Hướng dẫn lắp đặt hệ thống VM-2000 (VM-2120, VM-2240) và một số lưu ý cần thiết khi lắp đặt.

DANH MỤC CHÍNH

• 1. Tính năng chính của VM-2120, VM-2240

• 2. Sơ đồ đấu nối giữa các thiết bị VM-2120, VM-2240
• 3. Các bước cài đặt, đấu nối VM-2120, VM-2240
• Bước 1: Xác định Master, Sub
• Bước 2: Lắp đặt EV-200M
• Bước 3: Kết nối đầu CD
• Bước 4: Kết nối Zones loa, vùng loa
• Bước 5: Kết nối RM-200m
• Bước 6: Kết nối báo cháy
• Bước 7: Kết nối bộ lập trình thời gian
• Bước 6: Kiểm tra và vận hành thử VM-2120, VM-2240

VM-2000 là một hệ thống âm thanh lâu đời, cơ bản của TOA. Hệ thống đã ra rời cách đây từ 15-20 năm nhưng hiện tại vẫn đang hoạt động rất tốt.  VM-2000 đáp ứng mọi nhu cầu tối giản tại nhà máy, toà nhà, văn phòng ...Trong bài viết này toavietnam.net sẽ hướng dẫn các bạn đấu nối, vận hành cơ bản hệ thống VM-2000

1. Tính năng chính của VM-2120, VM-2240

Trước khi tiến hành cài đặt và đấu nối VM-2000 chúng ta cần phải lưu ý một số đặc điểm chính của hệ VM-2000 như sau

• Có 2 models duy nhất: VM-2120 (120W), VM-2240 (240W)

• Mỗi model hỗ trợ tối đa 5 Zones và công suất tối đa 1 zone bằng công suất tăng âm

• Trong 1 hệ thống, có thể nối lẫn model 120W và 240W

• Hỗ trợ 1 Master + 8 slaves. Tổng số Zones = 45 Zones. Các thiết bị xuất xưởng đều là Master

• Từ Zones thứ 6, chúng ta cần phải sử dụng thêm 1 bộ VM-2120 hoặc VM-2240 và phải mở thiết bị, gạt chế độ từ Master sang sub, đặt ID cho bộ slave này. (Mặc định slave có ID=1, gạt 03 switch theo mã binary sẽ cho 08 slaves).

• Hỗ trợ 04 bàn gọi chọn vùng từ xa, RM-200M. Tối đã 800m chiều dài cáp cho cả 4 bàn gọi RM-200M.

• Hỗ trợ tối đa 04 Bàn phím mở rộng RM-210 / bộ RM-200M

• Hỗ trợ khe cắm thẻ nhớ EV-200M để phát bản tin khẩn cấp, và bản tin thông báo chung

2. Sơ đồ đấu nối giữa các thiết bị VM-2120, VM-2240

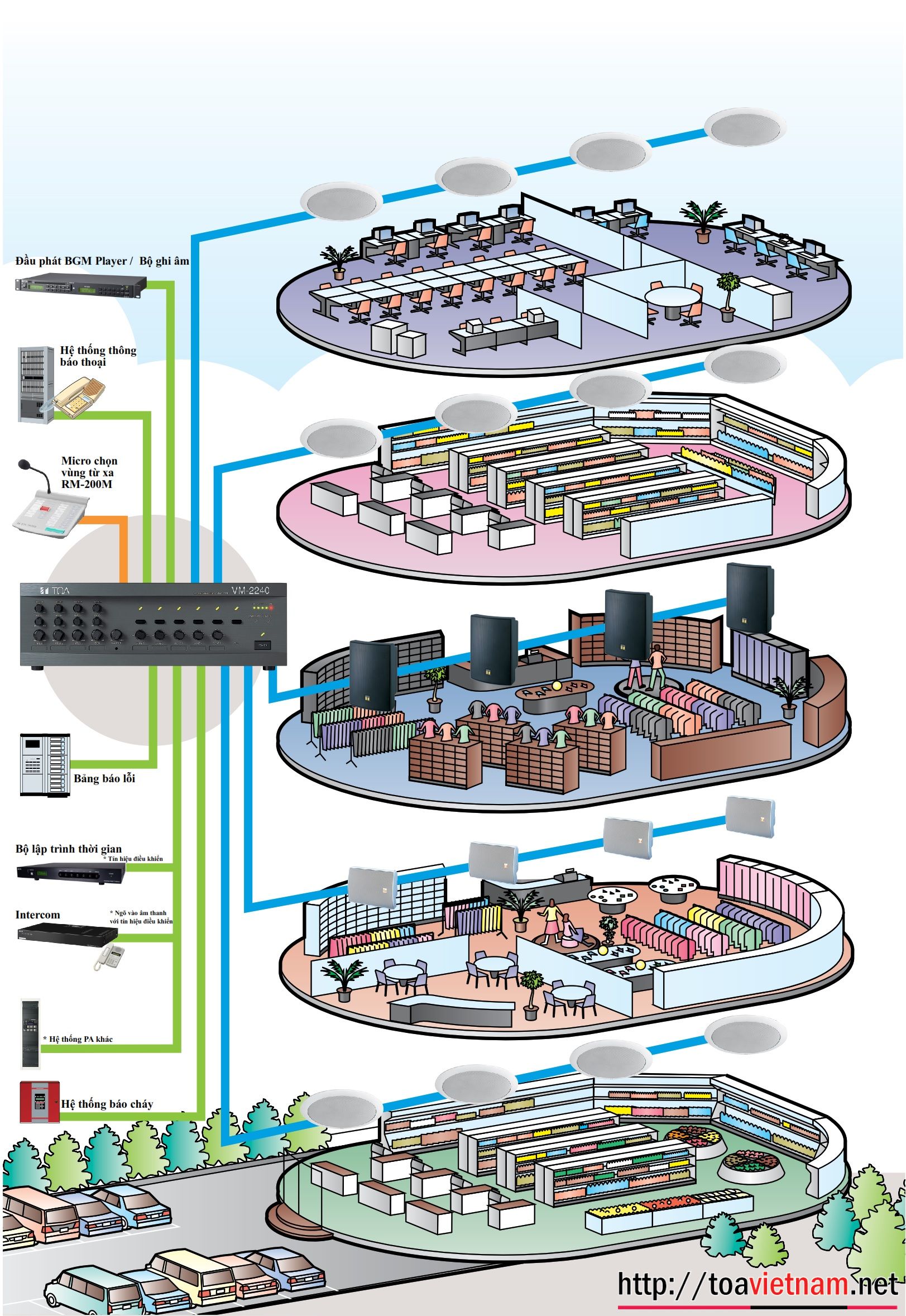

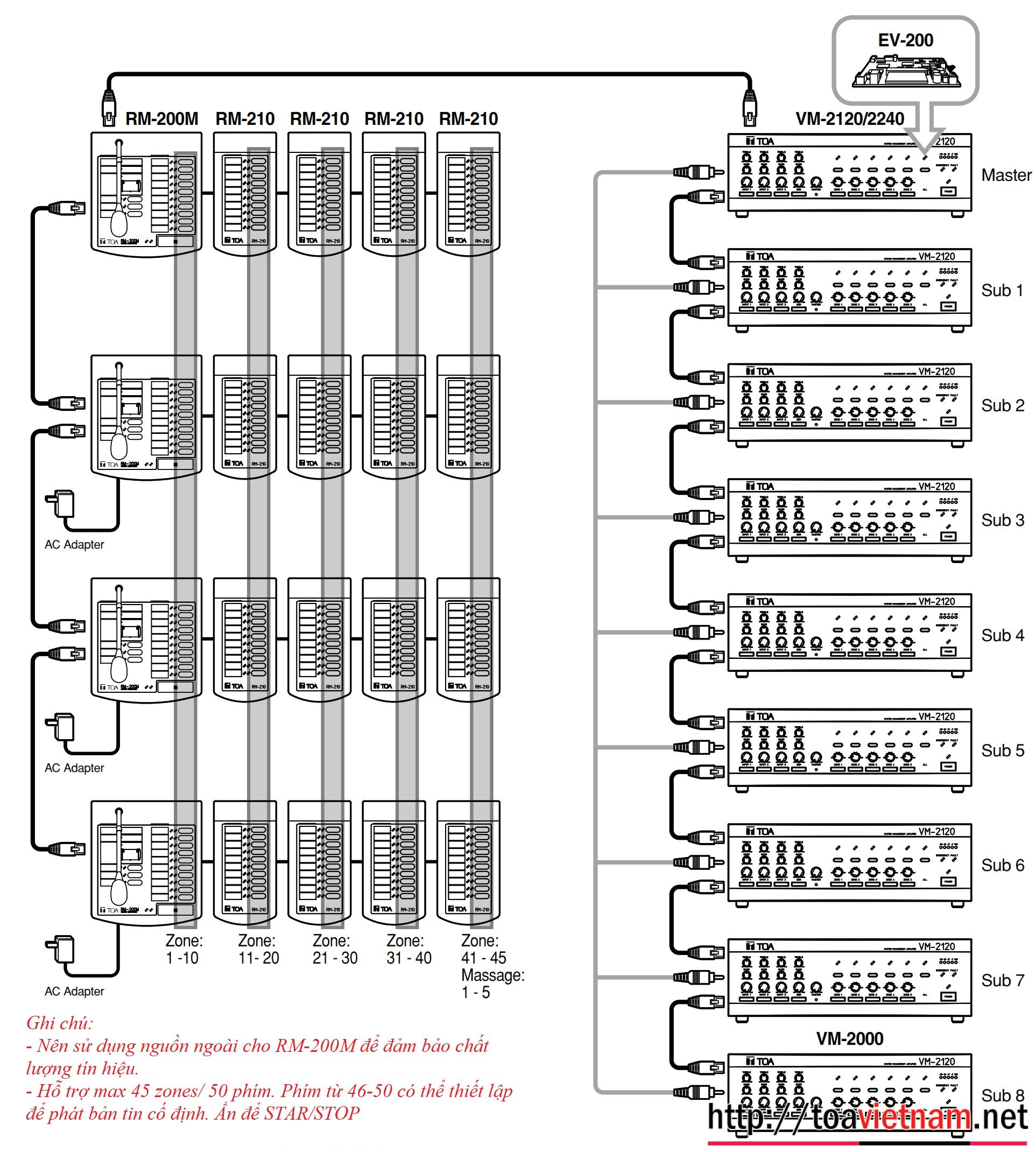

Sơ đồ đấu nối cơ bản của hệ thống như sau:

3. Các bước cài đặt, đấu nối VM-2120, VM-2240

Bước 1: Xác định Master, Sub

Trong hệ thống VM-2000 chúng ta luôn cần 1 con master (bộ chính) và các con còn lại sẽ là slave. Nếu thiết bị bạn mua về thì mặc định là master (bộ mở rộng). Nhưng nếu các bạn bảo hành hoặc lấy từ hệ thống khác, cần phải thiết lập về master.

Cách thiết lập master/sub và ID cho Sub vui lòng đọc bài viết sau: https://toavietnam.net/article-241-huong-dan-mo-rong-vm-2120-vm-2240.html

Bước 2: Lắp đặt EV-200M

Thẻ nhớ EV-200M dùng để lưu trữ bản tin dùng chung hoặc báo cháy. Nếu hệ thống không có danh mục này, bạn có thể bỏ qua và tiến hành bước 3.

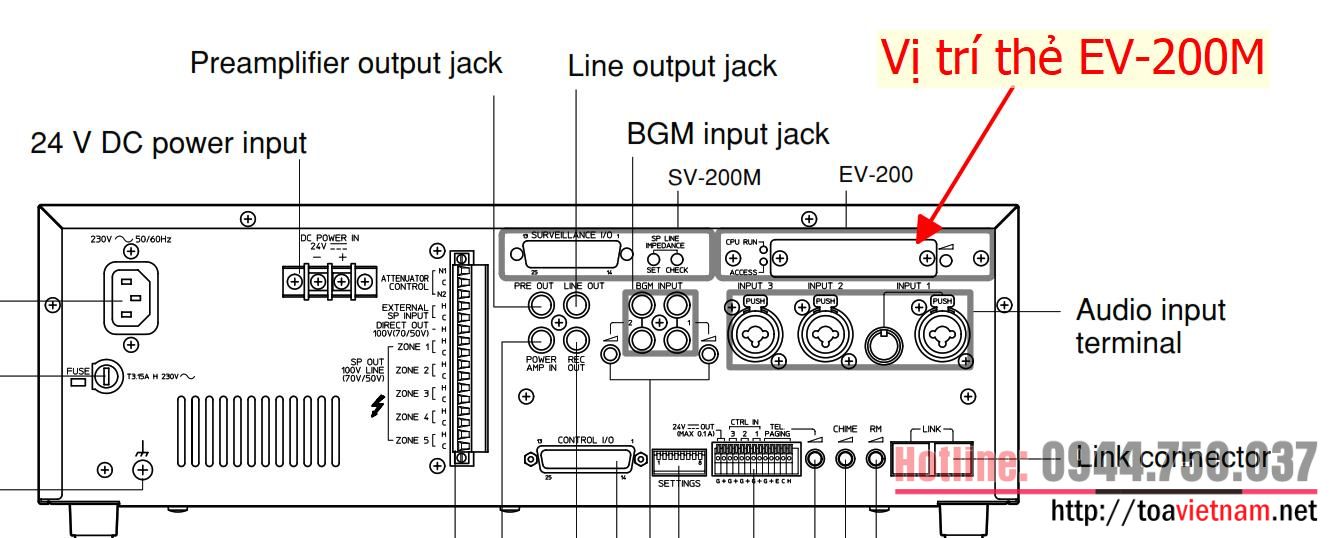

Tháo vỏ máy VM-2120/VM-2240 (bộ master), và lắp thẻ EV-200M vào đúng vị trí như dưới

Sau đó rút thẻ ra, tiến hành nạp file âm thanh theo yêu cầu

Bước 3: Kết nối đầu CD

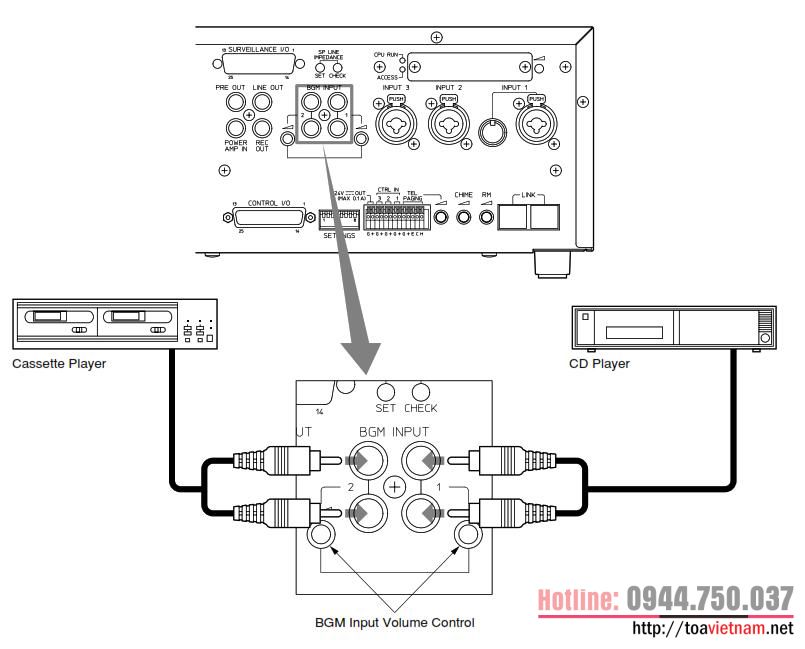

Dùng để phát nhạc nền, trước khi kết nối đầu CD, chúng ta cần chuẩn bị 1 dây RCA như bên dưới. Sau đó cắm ngõ ra của đầu CD vào đầu vào AUX1, hoặc AXU2 của VM-2120 Master là được

Nếu có 2 đầu phát nhạc, thì hai nhạc sẽ bị trộn lẫn vào nhau và chúng ta có thể tinh chỉnh âm lượng cho từng ngõ vào qua núm trước mặt

Bước 4: Kết nối Zones loa, vùng loa

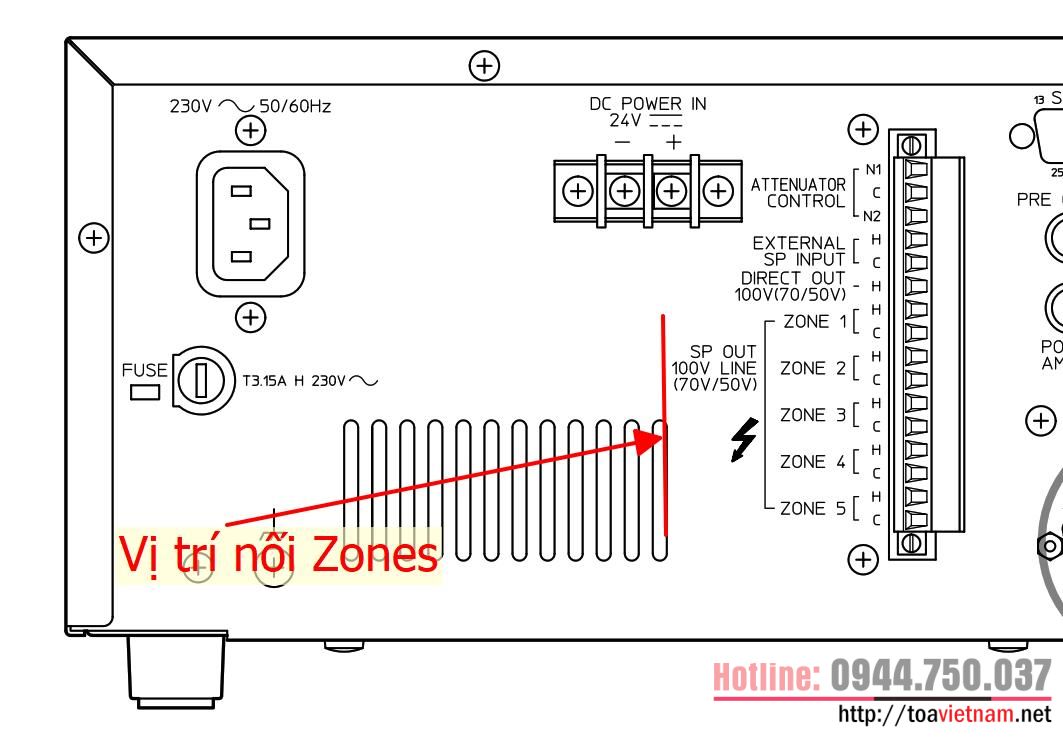

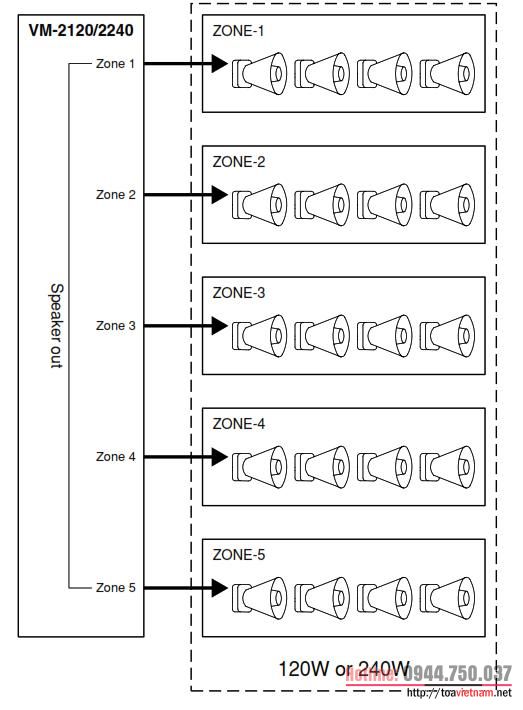

Chú ý đến tổng công suất trước khi nối vào VM-2120 hoặc VM-2240. Thứ tự zones tương ứng nút gọi trên RM-200M.

Trước khi nối dây loa vào tăng âm, cần phải kiểm tra trở kháng, nếu dây bị chập sẽ rất dễ gây lên hỏng, cháy tăng âm

Bước 5: Kết nối RM-200m

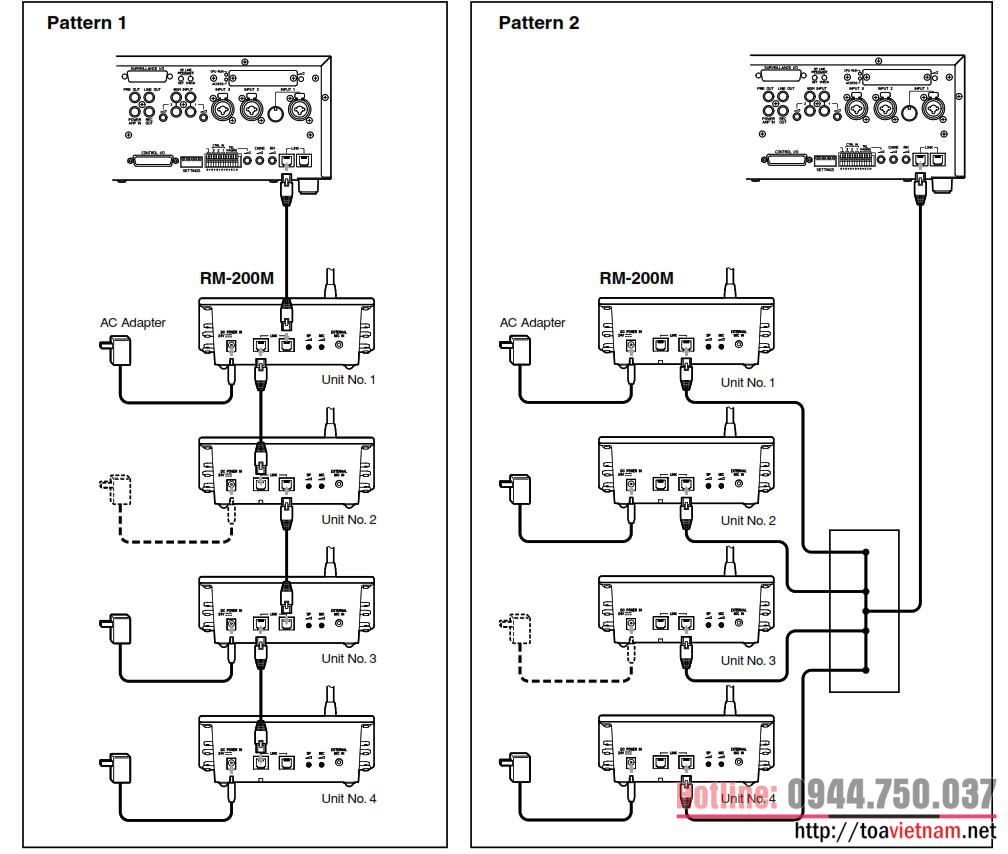

Chúng ta có thể nối tối đa 4 bộ RM-200M, và tổng chiều dài cáp của 4 bộ này là 800m. Có 2 cách kết nối và lưu ý chúng ta cần phải gạt ID cho các bộ RM-200M.

Xem thêm cách thiết lập ID cho RM-200M tại đây: https://toavietnam.net/article-267-cach-thiet-lap-id-cho-micro-chon-vung-tu-xa-rm-200m.html

Bước 6: Kết nối báo cháy

Chúng ta có 3 ngõ vào để kích hoạt bản tin báo cháy. Để sử dụng được chức năng này, cần phải có EV-200M và thực hiện theo bước 1.

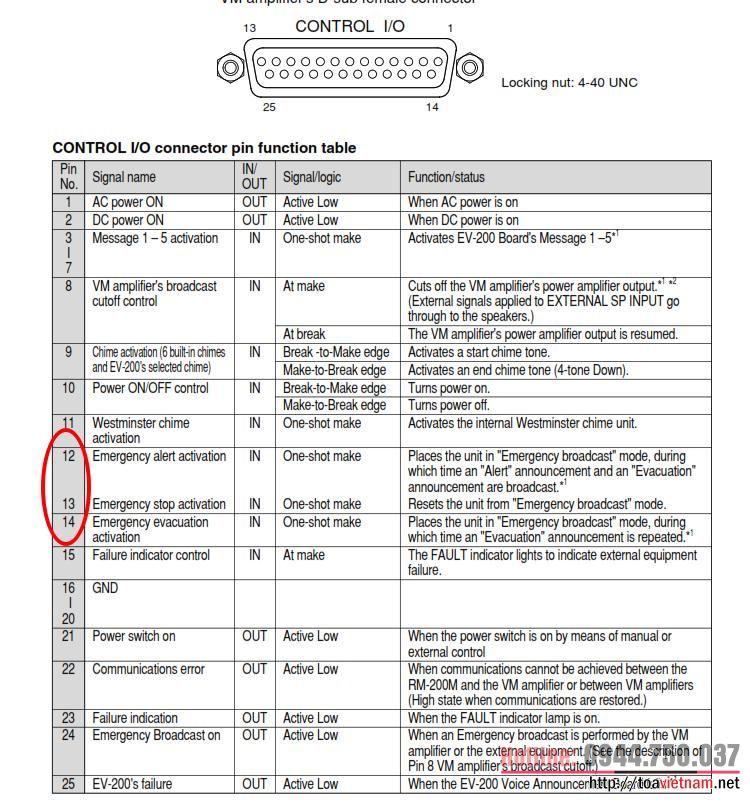

Tùy vào yêu cầu, chúng ta sẽ nối hệ tiếp điểm kích hoạt báo cháy vào chân số 12,13,14 của DB COM 25 mặt sau bộ Master

(12): Kích hoạt bản tin cảnh báo

(13): Dừng bản tin cảnh báo

(14): Kích hoạt bản tin di tản - Với hệ FA chỉ có 1 contact, nên nối luôn vào đường này để hệ thống đưa ra bản tin di tản khi có cháy.

Bước 7: Kết nối bộ lập trình thời gian

Trong trường hợp cần phải thông báo, phát bản tin cố định theo một lịch trình có sẵn. Chúng ta cần phải có bộ lập trình thời gian TT-104B hoặc TT-208-AS. Sẽ có hai giải pháp sử dụng

• Giải pháp 1: Sử dụng EV-20R hoặc EV-700 là các bộ lưu bản tin ghi âm sẵn, thiết bị độc lập ngoài.

• Giải pháp 2: Sử dụng bo mạch EV-200M để lưu bản tin, và chúng ta sẽ đấu trực tiếp bộ lập trình thời gian vào bộ master của hệ VM-2000 để kích hoạt các bản tin này. Vui lòng đọc thêm tại: https://toavietnam.net/article-251-huong-dan-ket-noi-tt-104b-tt-208b-as-voi-vm-2120-vm-2240.html

Bước 6: Kiểm tra và vận hành thử VM-2120, VM-2240

Để biết thêm chi tiết, các bạn nên đọc tài liệu chi tiết chúng tôi upload kèm sản phẩm. Vui lòng kiểm tra user-manual.  https://toavietnam.net/article-66-huong-dan-tim-tai-lieu-toa-chinh-hang.html
