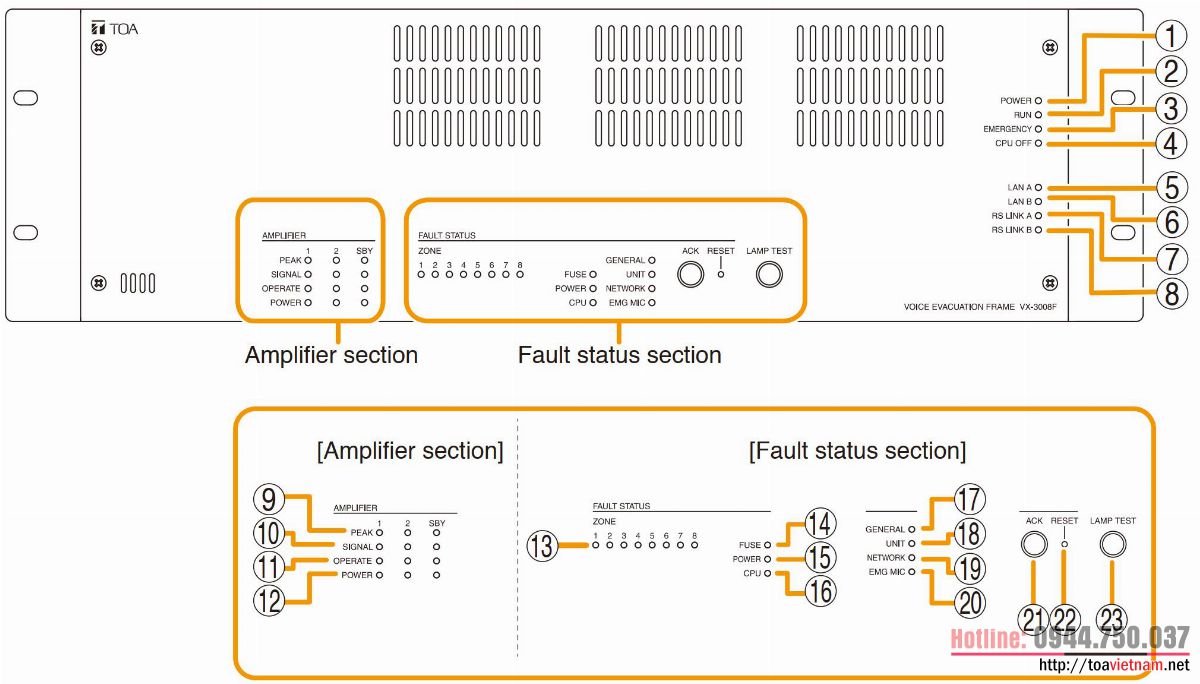

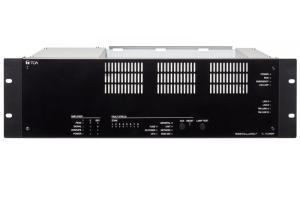

VX-3008F là bộ tích hợp điều khiển All-in-one trong hệ thống VX-3000. Các phím, nút, cổng chức năng trên bộ VX-3008F có chức năng như sau

• (1) - Power ( Xanh): Sáng khi được cấp nguồn. Nháy trong chế độ dự phòng.

• (2) - RUN (Xanh): Nháy sáng liên tục. Tắt trong chế độ CPU off hoặc  chế độ dự phòng.

• (3) - Emergency (Đỏ): Sáng khi hệ thống VX-3000 trong chế độ khẩn cấp hoặc chế độ CPU off.

• (4) - CPU off (Đỏ): Sáng trong chế độ CPU off.

• (5) - LAN A (Xanh): Sáng khi kết nối cổng LAN link A, nháy khi truyền nhận dữ liệu.

• (6) - LAN B (Xanh): Sáng khi kết nối cổng LAN link B, nháy khi truyền nhận dữ liệu.

• (7) - RS LINK A (Xanh): Sáng khi kết nối microphone tới cổng RS LINK A, và nháy sáng khi truyền nhận tín hiệu.

• (8) - RS LINK B (Xanh): Sáng khi kết nối microphone tới cổng RS LINK B, và nháy sáng khi truyền nhận tín hiệu

• (9) - PEAK (Đỏ): Sáng đèn với module tăng âm tương ứng khi tín hiệu ngõ vào tăng âm vượt quá mức 0.5 dB ( 0db = 1V )

• (10) - SIGNAL (Xanh): Thể hiện mức tín hiệu âm thanh. Sáng đèn với module tăng âm tương ứng khi tín hiệu ngõ vào tăng âm vượt quá mức -25 dB.

• (11) - .OPERATE (Xanh):  Thể hiện trạng thái của tăng âm tương ứng. Sáng khi thiết bị hoạt động bình thường.

• 12) - POWER (Xanh): Sáng khi hoạt động bình thường, trong chế độ dự phòng hoặc chế độ bảo vệ. Tắt khi cầu chì hỏng.

• 13) - FAULT STATUS ZONE (Vàng): Sáng khi zone loa tương ứng lỗi.

• (14) - FUSE: Sáng hoặc nháy khi lỗi câu trì

• (15) - POWER (Vàng): Sáng hoặc nháy khi lỗi nguồn VX-3150DS hoặc VX-3000DS

• (16) - CPU (Vàng): Sáng trong chế độ CPU off, sang hoặc nháy khi phát hiện lỗi hệ thống

• (17) - GENERAL (Vàng): Sáng trong chế độ CPU off, sáng hoặc nháy khi phát hiện lỗi hệ thống.

• (18) - UNIT (Vàng): Sáng hoặc nháy khi phát hiện lỗi hệ thống

• (19) - Đèn báo lỗi NETWORK (Vàng): Sáng khi lỗi kết nối các frame VX-3000 hoặc khi lỗi kết nối.

• (20) - Đèn báo lỗi EMG MIC (Vàng): Sáng khi lỗi Microphone khẩn cấp.

• (21) - ACK: Dừng nháy đèn báo và tiếng buzzer.

• (22) - RESET: Reset lỗi hệ thống.

• (23) - LAMP SET: Test đèn hiển thị, sáng tất cả các đèn và phát tiếng buzzer khi bấm.
