FV-2148W-AS là dòng PA thông báo, báo cháy all-in-one của TOA tương đương dòng FV-200 nhưng gọn, nhẹ và linh hoạt hơn. Và trong bài viết này, chúng tôi sẽ mô tả bạn cách sử dụng, kết nối và lắp đặt cho dòng hệ thống thông báo này

DANH MỤC CHÍNH

• Hệ thống âm thanh di tản treo tường FV-2148W-AS có đặc trưng gì
• Cấu tạo và phím chức năng trên FV-2148W-AS
• Mặt trước FV-2148W-AS
• Mặt sau của FV-2148W-AS
• Cấu tạo bên trong FV-2148W-AS

Hệ thống âm thanh di tản treo tường FV-2148W-AS có đặc trưng gì

Hệ thống âm thanh thông báo, báo cháy có chức năng tương tự như FV-200 hiện đang bán trên thị trường. Tuy nhiên ở FV-2148W-AS có một số đặc trưng như

• All-In-One: đã bao gồm cả thị bị kết nối báo cháy, bộ mixer tiền khuếch đại, bộ trọn vùng, tăng âm công suất

• Không cần tủ Rack: Thiết bị đã tích hợp sẵn trong một vỏ, dễ dàng lắp đặt lên tường

• Tối đa 10 zones.

• Tích hợp sẵn tăng âm công suất 480W, Class D, hiệu năng cao, khối lượng nhẹ.

• Có sẵn khe cắm mô-đun để phát nhạc MP-300-AS

Phu hợp với các ứng dụng chỉ có dưới 10 vùng loa và công suất không quá 480W như: Khách sạn 3*, trường học, chung cư nhỏ, nhà máy trung bình và nhỏ....

(Sơ đồ kết nối tổng quan FV-2148W-AS)

Link tham khảo spec kỹ thuật, và sản phẩm: https://toavietnam.net/803-he-thong-am-thanh-di-tan-treo-tuong-toa-fv-2148w-as.html

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

Cấu tạo và phím chức năng trên FV-2148W-AS

Mặt trước FV-2148W-AS

• (1): Đèn báo trạng thái báo cháy đang được kích hoạt, sáng đỏ khi có báo cháy tới hoặc bản tin báo cháy đang được kích hoạt

• (2), (3): Đèn báo trạng thái bản tin và các dạng bản tin trên FV-2148PA-AS, tương tự như trên bộ FV-200EV-AS

• (4): nút ấn để dừng bản tin. Trường hợp phát bản tin khẩn cấp, chỉ dừng khi mà kích hoạt báo cháy đã ngừng


• (5): Đèn báo trạng thái All-Zones. Sáng xanh là all-zones đang được kích hoạt

• (6): Nút kích hoạt All-zones

• (7): Đèn báo trạng thái từng vùng loa. Sáng xanh vùng loa đang được kích hoạt

• (8): Nút ấn chọn riêng từng vùng loa

• (9): Đèn báo vùng loa đang không kích hoạt, sáng xanh nghĩa là không có vùng loa nào được kích hoạt

• (10): Ấn nút để xóa trạng thái kích hoạt các loa

Note: Từ 11-14 ẩn trong tấm che mặt, ấn để mở

• (11): Ngõ vào cho Micro - nếu bạn cần thêm micro thông báo tại chỗ cho từng zones thì chọn ngõ này: VD như PM-660 hoặc PM-222

• (12): Đèn báo trạng thái các ngõ vào

• (13): Núm chỉnh âm lượng các ngõ vào

• (14): Điều chỉnh âm sắc : bass-treble

• (15): Đèn báo trạng thái hoạt động hệ thống: Fail (lỗi), peak (tín hiệu vào quá lớn, giảm âm lượng không cháy tăng âm) signal (có tín hiệu vào), Power (có nguồn điện)

• (16): Khe cắm mô-đun để gắn mô-đun mở rộng

• (17): Micro thông báo chung (chọn vùng loa nút số (8) và ấn micro nói sẽ là thông báo chung) hoặc thông báo khẩn cấp (khi có tín hiệu khẩn cấp, chỉ cần ấn micro là thông báo all-zones mức cao nhất)

• (18): Khóa tủ

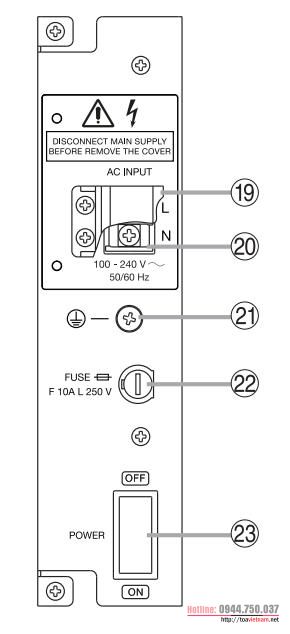

Mặt sau của FV-2148W-AS

• (19): Núm nhựa bảo vệ khỏi tiếp xúc điện vào (20)

• (20): Nguồn điện 110V-220V

• (21): Tiếp Mass


• (22): Cầu chị bảo vệ 10A - 250V

• (23): Công tắc bật/tắt nguồn

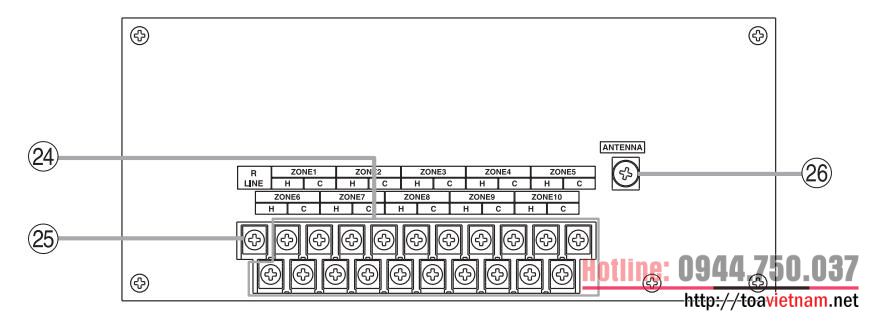

Cấu tạo bên trong FV-2148W-AS

• (24): Ngõ ra kết nối 10 vùng loa

• (25): Chân R - dùng trong chiết áp 3 dây điều khiển âm lượng: AT-063AP, AT-303AP, AT-603AP, AT-4012, AT-4030, AT-4060, AT-4120, AT-4200

• (26): Kết nối ăng-ten thu sóng FM khi dùng mô-đun MD-300-AS

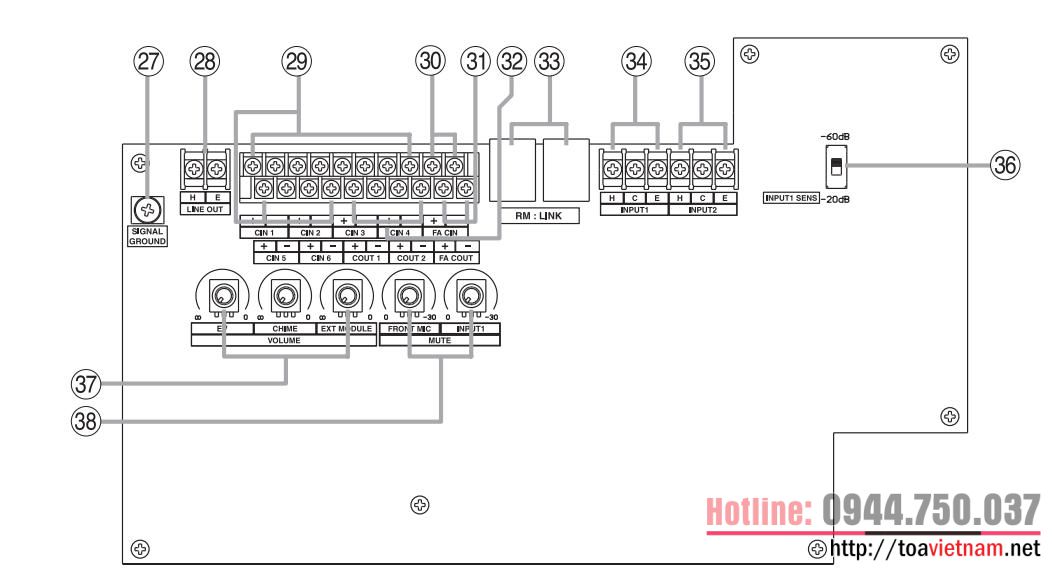

• (27): Tiếp Mass cho tín hiệu âm thanh

• (28): ngõ ra Line 1V cho kết nối tăng âm để tăng công suất nếu cần


• (29): 06 ngõ vào điểu khiển và được thiết lập qua bảng Switch

• (30): Ngõ vào kết nối tín hiệu báo cháy

• (31): Ngõ ra báo phát tín hiệu báo cháy

• (32): Ngõ ra báo trạng thái: ngõ ra 1 kích hoạt khi có báo cháy, ngõ ra 2 kích hoạt khi tăng âm lỗi

• (33): Cổng kết nối RM-200M, tối đa 4 bộ và 800m cho cả 4 bộ chọn vùng từ xa

• (34): Ngõ vào Input 1, tương đương (11), nhưng nếu ta nối (34) thì (11) sẽ bị ngắt

• (35): Ngõ vào Input 2

• (36): Điều chỉnh ngưỡng tín hiệu vào cho (34)

• (37): Chỉnh âm lượng vào EV, CHIME, và nhạc trên mô-dun MD-300-AS

• (38): Chỉnh âm lượng giảm khi có tiếng ở Micro (17) hoặc MIC 1

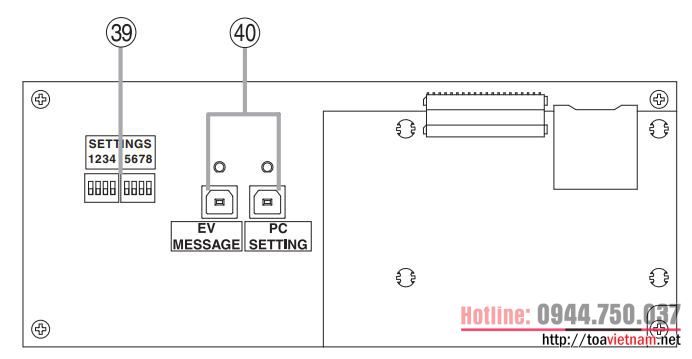

• (39): Switch cài đặt cho thiết bị

• (40): Cổng kết nối và cài đặt thiết bị: EV Message (thay bản tin (3)), PC Setting (dự phòng tương lai)


• (29): 06 ngõ vào điểu khiển và được thiết lập qua bảng Switch
