Hướng dẫn đấu nối, lắp đặt và sử dụng Bộ theo dõi đường dây TOA MP-210-AS và một số lưu ý cho kỹ sư lắp đặt

DANH MỤC CHÍNH

• Mô tả chức năng Bộ theo dõi đường dây MP-210-AS
• Cấu tạo chính của bộ theo dõi đường dây MP-210-AS
• Cách đấu nối, lắp đặt theo dõi đường dây MP-210-AS

Mô tả chức năng Bộ theo dõi đường dây MP-210-AS

Khi bạn vận hành hệ thống âm thanh, đôi khi bạn muốn xem các zones đang phát bản tin, thông tin gì hoặc muốn kiểm tra xem tăng âm đó đang phát nội dung như thế nào. Bạn không thể chạy tới từng zones để nghe trực tiếp được và bạn cần một thiết bị tại trung tâm mà có thể nghe, phát được nội dung khi bạn cần.

Và thiết bị đó chính là MP-210-AS sẽ giúp bạn dễ dàng làm việc đó, nhờ:

• Có sẵn 01 loa  6W/8Ω để phát nội dung cần nghe, theo dõi

• Có sẵn 10 ngõ vào dạng 100V Line để nối trực tiếp ngõ ra của tăng âm hoặc từ ngõ ra Zones

• Có núm xoay 10 kênh tương ứng 10 ngõ vào theo dõi

• Có núm xoay chỉnh âm lượng phát ra loa tích hợp với nhiều mức âm lượng từ Min-Max

• Có đèn báo trạng thái tín hiệu: 6 Mức

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

Cấu tạo chính của bộ theo dõi đường dây MP-210-AS

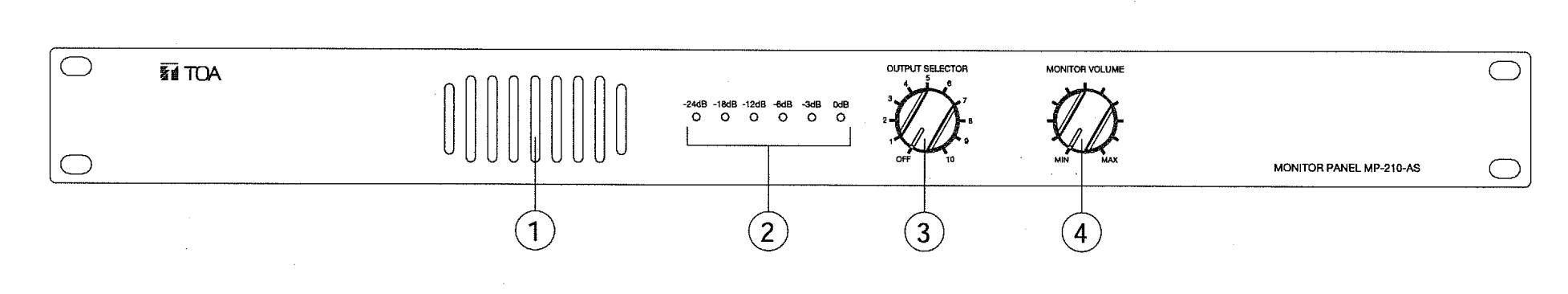

• (1): Loa phát nội dung từ kênh số (3) và âm lượng (4)

• (2): Đèn báo trạng thái tín hiêuk

• (3): Chọn kênh (Tăng âm/ Zones) cần theo dõi

• (4): Chỉnh âm lượng to/nhỏ sẽ phát ra loa số  (1)

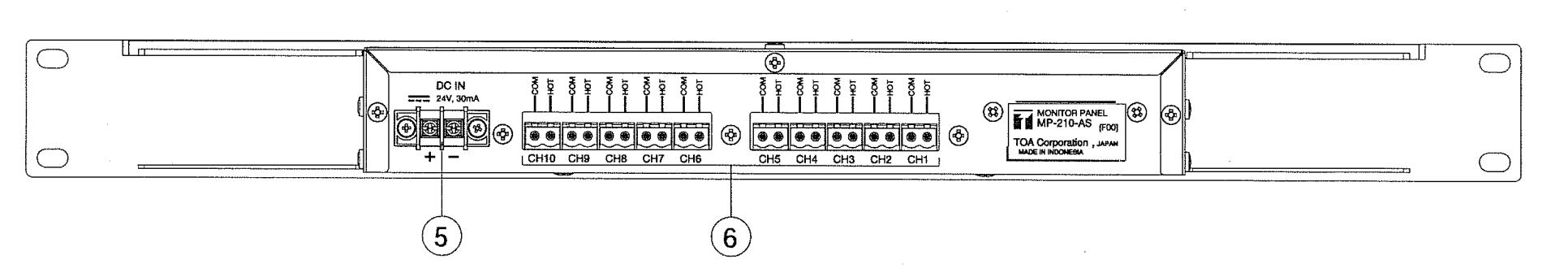

• (5): Nguồn 24V DC - cấp từ FV-200PS-AS hoặc AD-246

• (6): Ngõ vào (IN) từ tăng âm hoặc Zones (nối song song với đường tín hiệu)

Cách đấu nối, lắp đặt theo dõi đường dây MP-210-AS

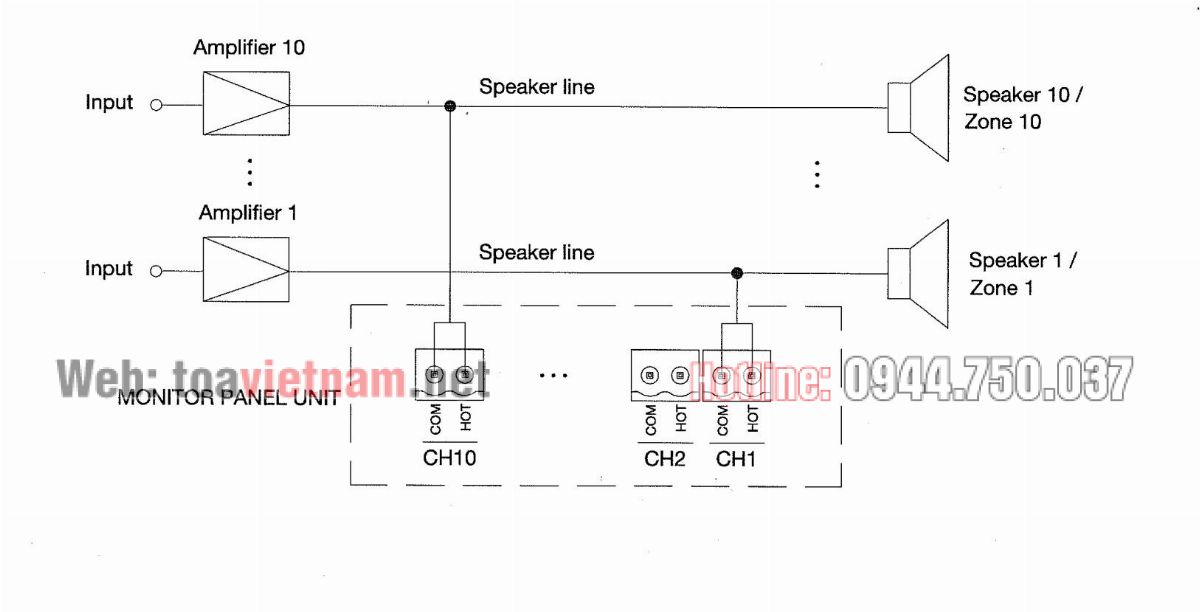

Tuỳ vào nhu cầu theo dõi âm thành Zones, hay tăng âm, bạn có thể kết nối theo sơ đồ sau

Nếu đấu trong hệ FV-200, vui lòng xem thêm tại: https://toavietnam.net/article-42-huong-dan-lap-dat-he-thong-fv-200-toa.html

Để biết thêm chi tiết:

• Link tham khảo sản phẩm: https://toavietnam.net/336-bo-theo-doi-duong-day-toa-mp-210-as.html

• Vui lòng liên hệ chúng tôi theo số: 0944750037 (Zalo, imessage)
