Với nhà máy, nhà xưởng, kho hàng 5000m2 - 10000m2 tương đối lớn, thường sẽ được chia thành nhiều khu khác nhau. Và mỗi khu sẽ có chức năng riêng. Chúng tôi sẽ hướng dẫn các bạn cách thiết kế, lựa chọn thiết bị sao cho phù hợp nhất

DANH MỤC CHÍNH

• Một số khái niệm âm thanh cần biết khi thiết kế
• Sơ đồ phân khu cơ bản của một nhà máy, nhà xưởng, kho hàng phổ thông
• Cách sắp xếp loa và lưu ý khi lắp đặt
• Cách lựa chọn hệ thống âm thanh thông báo phù hợp
• Sơ đồ hệ thống âm thanh nhà máy, nhà xưởng, kho hàng 5000m2 - 10000m2

Một số khái niệm âm thanh cần biết khi thiết kế

Trước khi tiến hành thiết kế hệ thống âm thanh thông báo, di tản cho nhà máy, nhà xưởng lớn, chúng ta cần phải biết một số khải niệm cơ bản sau

• Hệ thống âm thanh: Là tất cả các thiết bị gồm loa, amply, micro, dây dẫn... tạo lên một hệ thống âm thanh thông báo, di tản hoàn chỉnh

• Kết nối PCCC: Nghĩa là khi có cháy, hệ thống tự động đưa ra tín hiệu cảnh báo

• Zones - Vùng loa: Là các loa, khu vực có âm thanh giống nhau trong cùng một thời điểm. Không nhất thiết hai khu vực đó phải gần nhau. VD như VP tầng 1 và tầng 3 có thể chung âm thanh để tạo thành 1 zones

• Line loa: Là đường tín hiệu vật lý dây âm thanh kéo về. VD như Zones 800W mà TOA chỉ có amply cao nhất 500W, nên chúng không thể kéo 1 dây âm thanh về, mà phải chia làm 2 để dùng 2 amply 5000W, mỗi dây này gọi là 1 line loa

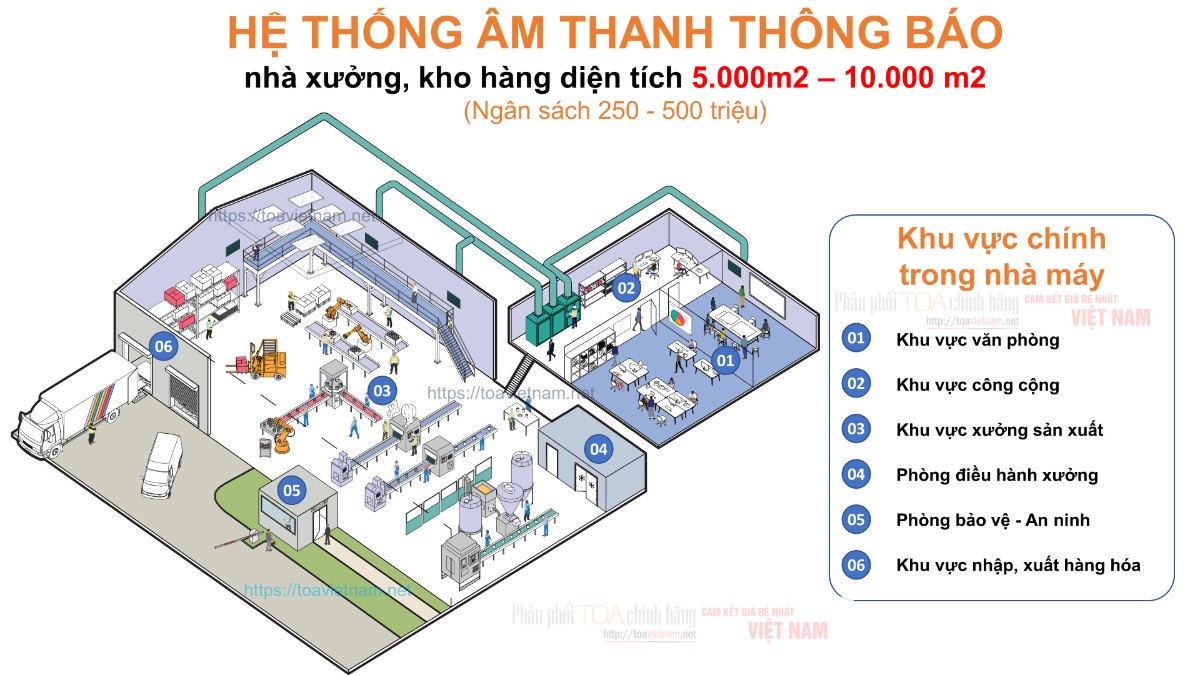

Sơ đồ phân khu cơ bản của một nhà máy, nhà xưởng, kho hàng phổ thông

Về cơ bản, mỗi khu vực trong nhà máy, nhà xưởng hay kho hàng sẽ được phân thành các khu vực như bên dưới

• (1): khu vực văn phòng: Thường có trần giả, nên chúng ta chỉ cần sử dụng các dòng loa PC-648R hoặc PC-658R là được. Và các khu vực văn phòng sẽ chia làm 1 zones

• (2): Khu vực công cộng: Phòng vệ sinh, khu hút thuốc, khu nghỉ giải lao... sẽ chia riêng thành 1 zones và tùy khu vực, nếu có trần giả vẫn dùng PC-658R, PC-648R hoặc dùng các dòng loa trần nổi PC-2668 hoặc loa hộp BS-1030B, BS-1034, BS-678

• (3): Khu vực sản xuất. Nếu dùng máy móc thì sử dụng loa nén SC-630M hoặc CS-760B-AS , nếu chỉ lắp ráp, sản xuất đơn thuần có độ ồn nhỏ thì dùng loa hộp BS-1030B để cho chất lượng tốt hơn

• (4): Phòng điều hành sản xuất: Trang bị Micro chọn vùng tư xa để chọn zones thông báo và nơi đặt thiết bị hệ thống âm thanh

• (5): Phòng bảo vệ: Trang bị 01 micro chọn vùng tư xa để thông báo khi cần thiết

• (6): Khu vực rao nhận hàng hóa: Khu này ngoài trời nên chúng ta chỉ có thể sử dụng loa nén SC-630M hoặc CS-760B-AS để chống hoen gỉ do thời tiết.

Cách sắp xếp loa và lưu ý khi lắp đặt

Tùy theo từng khu vực, sẽ dùng các loa phù hợp, nhưng cần lưu ý

• Loa âm trần 6W lắp hành lang, có trần giả: khoảng cách giữa 2 loa 8-10m

• Loa âm trần 6W trong phòng làm việc, văn phòng: Phòng nhỏ trang bị 01 loa, với phòng lớn từ 2-3 loa là đủ và khoảng giữa các loa không qua 10m

• Toilet: Nên dùng loa âm trần 3W

• Phòng giám đốc, phòng đặc biệt: Nên trang bị chiết áp chỉnh âm lượng: AT-4012, AT-4030 và có dây tín hiệu điểu khiển để có cháy thì vẫn phát dù tắt loa bằng chiết áp

• Loa nén: lắp cao tối thiểu 3m5 từ mặt sàn và khoảng cách giữa các loa từ 10-20m và khoảng cách phát cùng chiều từ 20-25m.

• Loa hộp: Âm thanh tốt hơn, nhưng độ phủ hẹp hơn, thông thường số lượng loa hộp sẽ gấp đôi loa nén nếu dùng cùng 1 khu vực.

• Phòng sạch: Phải dùng loa phòng sạch PC-5CL

• Phòng Gas, Sơn, dễ cháy nổ: Dùng loa chống nổ TP-M15D hoặc TP-M15E

Sau khi chọn phân bổ loa và lên danh sách thiết bị, chúng ta nên có một bảng tổng hợp khu vực và chia vùng như sau để sau chọn hệ thống và phân bổ amply cho chính xác.

Cách lựa chọn hệ thống âm thanh thông báo phù hợp

Sau khi đã có bảng phân Zones và Công suất, chúng ta sẽ có một số gợi ý lựa chọn hệ thống âm thanh thông báo như sau

• OK: Dùng được

• GOOD: Khuyên dùng

Sơ đồ hệ thống âm thanh nhà máy, nhà xưởng, kho hàng 5000m2 - 10000m2

<Đang cập nhật thêm>

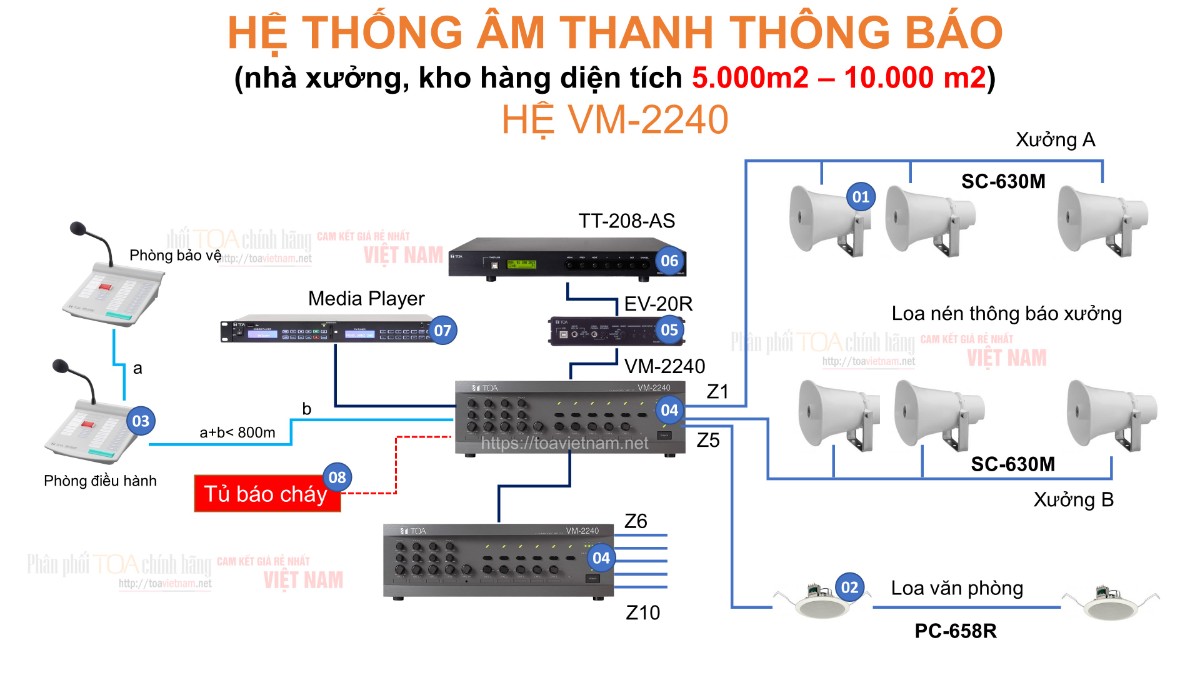

*Hệ VM-2000

• (1): Loa phóng thanh 30W cho xưởng sản xuất- Thông thường sử dụng loa SC-630M do cường độ âm lớn, phát xa

• (2): Loa âm trần 6W cho khu văn phòng PC-648R hoặc PC-658R

• (3): Micro chọn vùng từ xa RM-200M: Đặt tại phòng CCTV và phòng bảo vệ, tối đa 04 bộ với tổng chiều dài cáp nối là 800m

• (4): Bộ trung tâm 5 vùng loa VM-2240, công suất 240W, có thể mở rộng 45 vùng bằng cách nối 9 bộ với nhau.

• (5): Bộ lưu bản tin ghi âm sẵn EV-20R: Dùng để lưu chuông báo giờ, bản nhạc thể dục giữ giờ

• (6): Bộ hẹn giờ TT-208-AS phát bản tin chứa trong EV-20R

• (7): Đầu phát nhạc nền

• (8): Kết nối hệ thống PCCC - Phát tự động khi có tín hiệu báo cháy: Cần bổ sung thêm thẻ lưu bản tin báo cháy EV-200M vào bộ VM-2240

Chúng tôi có thể xây dựng cho các bạn một hệ thống âm thanh có ngân sách 150,000,000 VNĐ - 500,000,000 VNĐ tùy theo như cầu sử dụng, vui lòng liên hệ 0944.750.037 để được tư vấn và báo giá tốt nhất
