Hướng dẫn lắp đặt, đấu nối PC-668R-AS và A-2120, A-2240

Nguồn: toavietnam.net - Cập nhật: 2023-06-28

Sơ đồ đấu nối, lắp đặt loa PC-668R-AS với tăng âm A-2120, A-2240 có sử dụng chiết áp điều chỉnh âm lượng AT-4030 để điều chỉnh âm lượng cho từng loa

Lưu ý khi đấu nối loa PC-668R-AS

Đây là dòng loa trở kháng cao (có biến áp) nên khi đấu nối, lắp đặt dòng loa này chúng ta cần chú ý:

  • Các loa sẽ được đấu song song các cực: Chung HOT, Chung COM

  • Sử dụng dây có tiết diện 2x1.0mm trở lên

  • Đấu vào ngõ ra COM - 100V từ tăng âm và với các dòng tăng âm Class D, cần chú ý chọn ngõ ra trở kháng cao thông qua nút gạt bên cạnh

  • Tổng công suất đường dây = tổng công suất của tất cả các loa, và không được vượt quá công suất ngõ ra trở kháng cao của tăng âm.

  • Không được để chập dây, sẽ gây cháy tăng âm

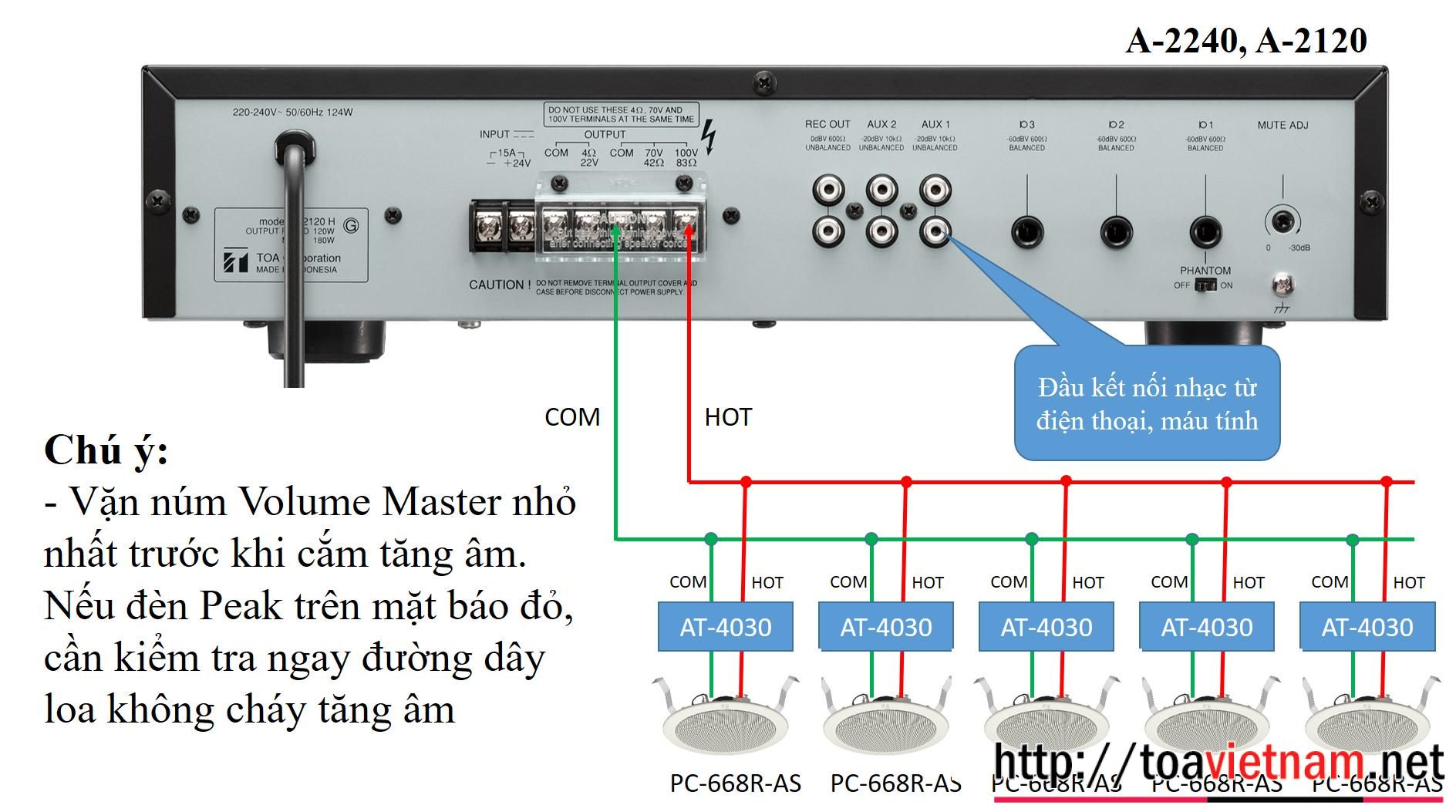

Sơ đồ đấu nối PC-668R-AS vào các dòng tăng âm A-2000

Thông thường, sẽ đấu như bên dưới. Để biết rõ hơn, vui lòng liên hệ bộ phân sales online để được hướng dẫn chi tiết

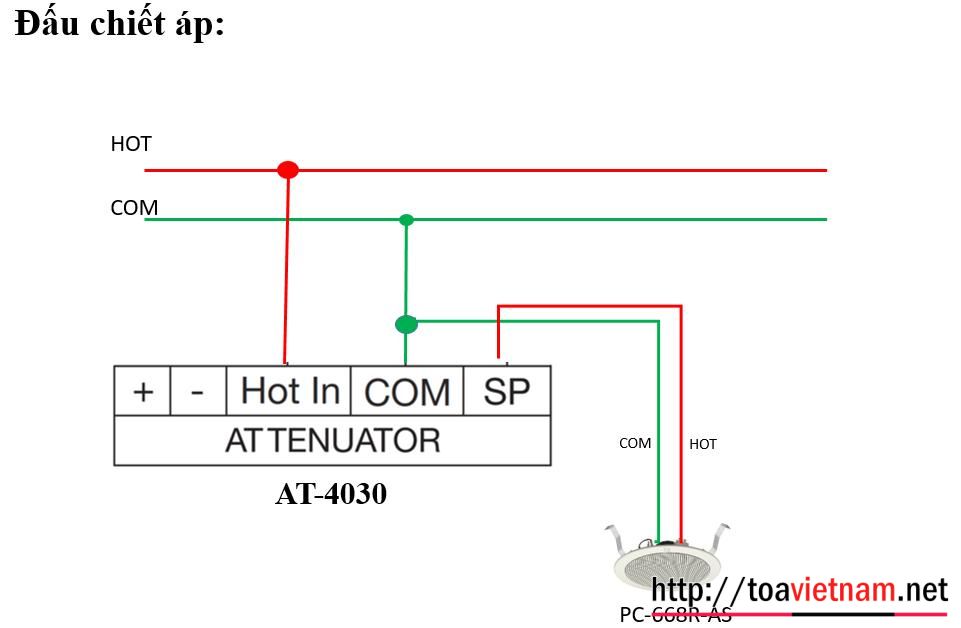

PC-668RC-AS với A-2240, A-2120- Chiết áp có thể đấu riêng cho từng loa hoặc nhiều loa để điều chỉnh âm lượng chung.

Chiết áp AT-4030

P/s: mọi đơn hàng mua tại https://toavietnam.net/ đều được hướng dẫn chi tiết đấu nối, sử dụng miễn phí nếu quý khách yêu cầu.
