Trong bài viết này, chúng tôi sẽ hướng dẫn các bạn cách sử dụng, cài đặt và cấu hình chi tiết

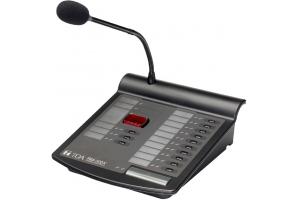

Micro chọn vùng từ xa TOA RM-300X

RM-300X là Micro chọn vùng từ xa chuyên dụng được sử dụng trong hệ thống VX-3000 của TOA, với các đặc điểm chính như sau

• RM-300X là bàn gọi chính, gồm 1 phím khẩn cấp (có lắp che), 3 phím chức năng và 10 phím gọi chọn vùng, nhóm vùng hoặc kích hoạt chức năng

• Có thể kết hợp với bàn phím mở rộng để mở rộng RM-210F để thêm phím chọn vùng, nhóm vùng hoặc kích hoạt chức năng (Tăng giảm tiếng, phát nhạc, phát bản tin lưu sẵn...)

• Kết nối trực tiếp với bộ điều khiển tích hợp VX-3004F, VX-3008F và VX-3016F qua cổng chuyên dụng trên thiết bị, 8 bộ RM-300X có thể kết nối với một bộ điều khiển tích hợp.

• Chiều dài cable tối đa lên tới 800m.

• Các bộ RM-300X được phân biệt thông qua ID gạt bằng switch bên cạnh

• Các phím chức năng có thể cấu hình, cài đặt, lập trình thông qua phần mềm chuyên dụng của hệ VX-3000

Chức năng của thiết bị

(1): Microphone - sử dụng khi thông báo

(2): Báo nguồn, sáng khi có nguồn điện

(3): Bao lỗi hệ thống, chớp vàng nếu hệ thống có vấn đề, sáng vàng nếu tín hiệu kết nối có vấn đề

(4): Đèn chỉ thị cho nút khẩn cấp: sáng liên tục hoặc chớp sáng tuỳ thuộc vào cài đặt chức năng cho nút khẩn cấp.

(5): Nút khẩ cấp/ Hoặc gọi all-zone:  Có phím nhựa bảo vệ và chức năng được gán trong phần mềm

(6): Nhãn ghi chú cho vùng loa, nhóm vùng loa hoặc chức năng.

(7): Đèn báo trạng thái của hệ thống, của phím chức năng (9)

(8): Đèn báo trạng thái phím ấn (9) bên cạnh đang được chọn

(9): Phím chức năng: Có thể chọn vùng loa, nhóm vùng loa, tăng giảm âm lượng, kích hoạt bản tin....

(10): Phím ân và nói

(11):  Phím chức năng riêng, hoạt động như số (9)

(12): Đèn báo trạng thái thông báo

(13): Đèn báo trạng thái Micro, độ sáng phụ thuộc vào cường độ âm và sáng chớp nếu tiếng CHIME được kích hoạt.

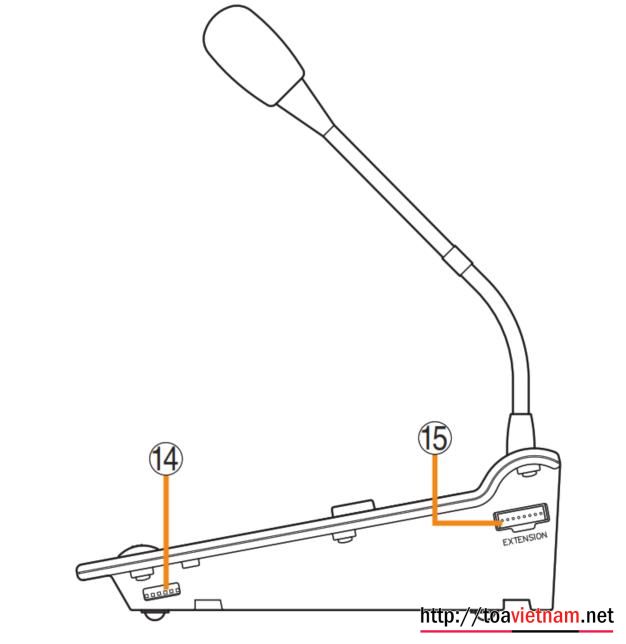

(14): Switch gạt chức năng cho RM-300X:

• Switch 1-3: ID cho RM-300X, theo mã bit 000 tới 111. Mặc định là ID=000 tương ứng ID1, dùng nhiều hơn 1 bộ /bộ điều khiển tích hợp thì cần set ID

• Switch 4: thay đổi trạng thái đèn (12)

• Switch 5: Thiết lập chế dộ CPU OFF

• Switch 6: Không sử dụng


(15): Cổng kết nối với bàn phím mở rộng RM-210F

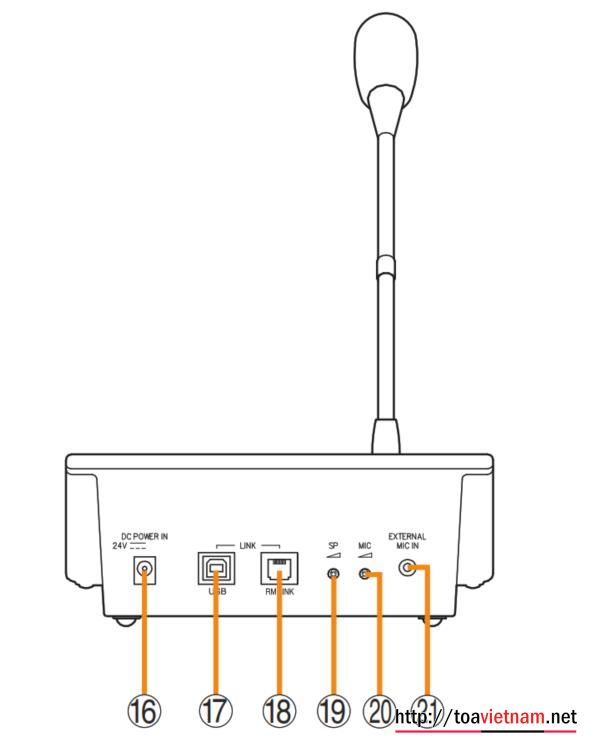

(16): Nguồn cho RM-300X, nguồn có thể được cấp từ VX-3004F,VX-3008F, VX-3016F nhưng trong một số trường hợp kéo quá xa trung tâm, cần phải bổ sung nguồn 24V ngoài, nên dùng AD-246

(17): Cổng USB - không sử dụng

(18): Cổng kết nối giữa RM-300X với VX-3004F,VX-3008F, VX-3016F thông qua cổng RJ-45 và sử dụng cáp CAT5 STP

(19): Chỉnh âm lượng loa được tích hợp sẵn trong RM-300X

(20): Chỉnh âm lượng Volume (1) hoặc ngõ vào micro ngoài (21)

(21): Micro ngoài, cổng 3.5mm
