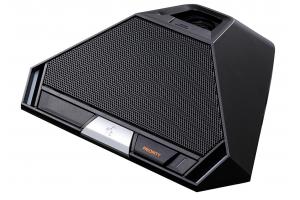

TOA TS-821 là máy chủ tịch trong hệ thống hội thảo không dây hồng ngoại kỹ thuật số TS-820, TS-820RC của TOA. Để sử dụng thiết bị, chúng ta cần lưu ý:

• Thiết bị được sử dụng trong hệ thống TS-820, TS-820RC (có thêm chức năng ghi âm)

• Thiết bị sử dụng kèm với Micro cần tiêu chuẩn TS-923, Micro cần dài TS-924 và có thể sử dụng các cần trước đó như TS-903, TS-904

• Máy chủ tịch: TS-821 (nên sử dụng 1-3 máy trong hệ thống, vì máy chủ tịch có nút ưu tiên)

• Máy đại biểu: TS-822  (tối đa 64 máy chủ tịch/đại biểu trên 01 bộ TS-820, TS-820RC và không mở rộng thêm)

• Thiết bị không dây nên không cần dây dẫn, nhưng chúng ta cần phải sử dụng thêm PIN BP-900A hoặc adapter ngoài AD-0910, bộ sạc PIN BC-900, mắt nhận hồng ngoại TS-905 (cho phòng họp có trần thấp) và TS-907(cho phòng họp có trần cao)


• Sơ đồ chung hệ thống TS-820, TS-820RC, vui tham khảo thêm bài viết :https://toavietnam.net/article-75-huong-dan-su-dung-ts-820-ts-820rc-va-ts-920rc.html

Mô tả chi tiết chức năng:

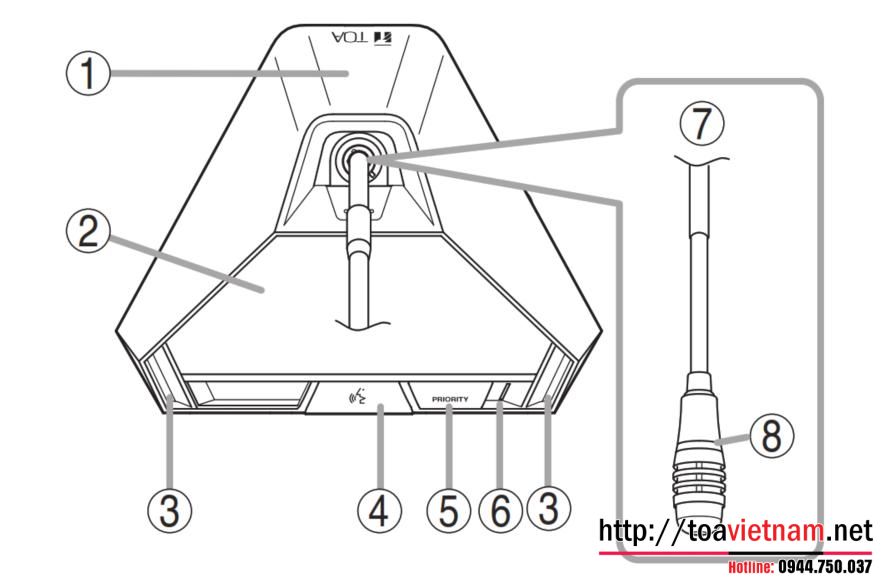

(1): Vị trí mắt hồng ngoại: ko được chắn, che bất cứ gì giữa mắt hồng ngoại trên mặt thiết bị và trên trần

(2): Loa tích hợp sẵn bên trong, dùng để nghe nội dung từ máy chủ tịch/đại biểu khác

(3): Đèn báo trang thái Micro sử dụng (sáng liên tục) và trạng thái năng lượng của PIN (khi PIN yếu sẽ nhấp nháy)

(4): Phím ấn nói

(5): Nút ấn ưu tiên, ấn nút này các máy chủ tịch/ đại biểu khác đều bị tắt

(6): Báo nguồn. Sáng nhấp nháy khi PIN yếu hoặc giao tiếp với bộ trung tâm có vấn đề

(7): Cần Micro

(8): Đèn báo trạng thái phát biểu. Sáng liên tục khi máy được kích hoạt và sáng nhấp nháy nếu giao tiếp với bộ trung tâm có vấn đề

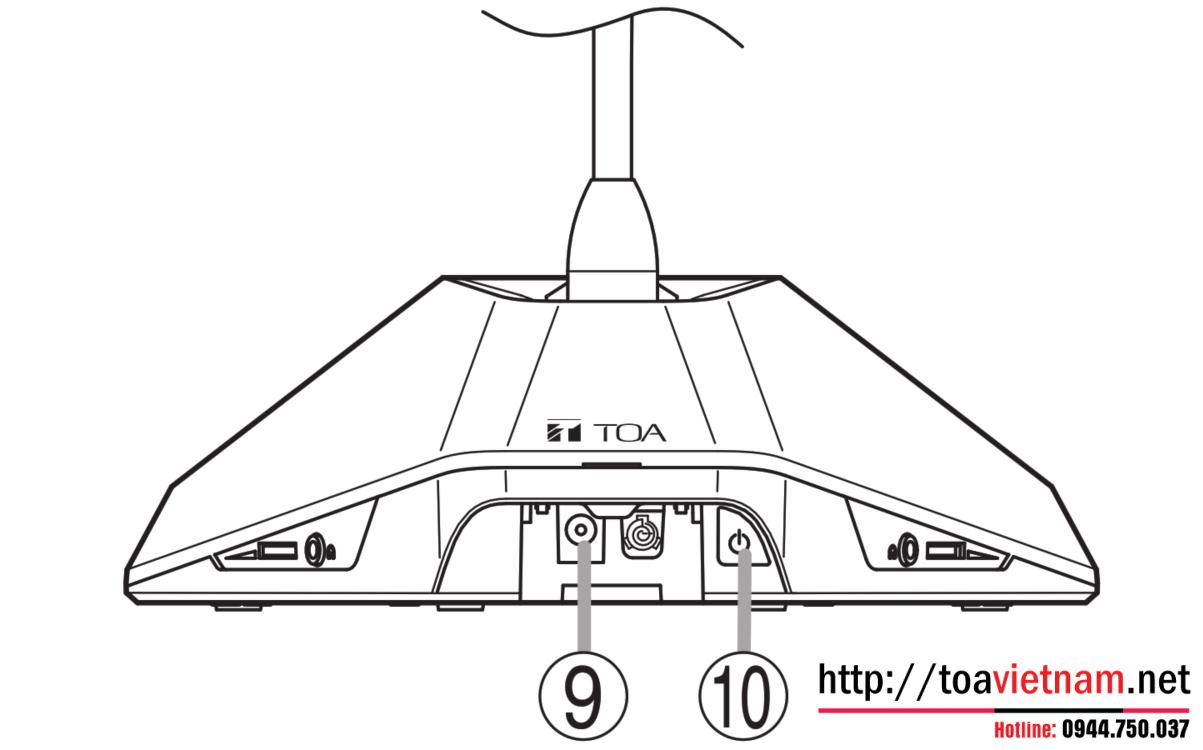

(9): Nguồn vào cho Adapter - nếu ko dùng PIN

(10): Công tắc bật nguồn thiết bị.

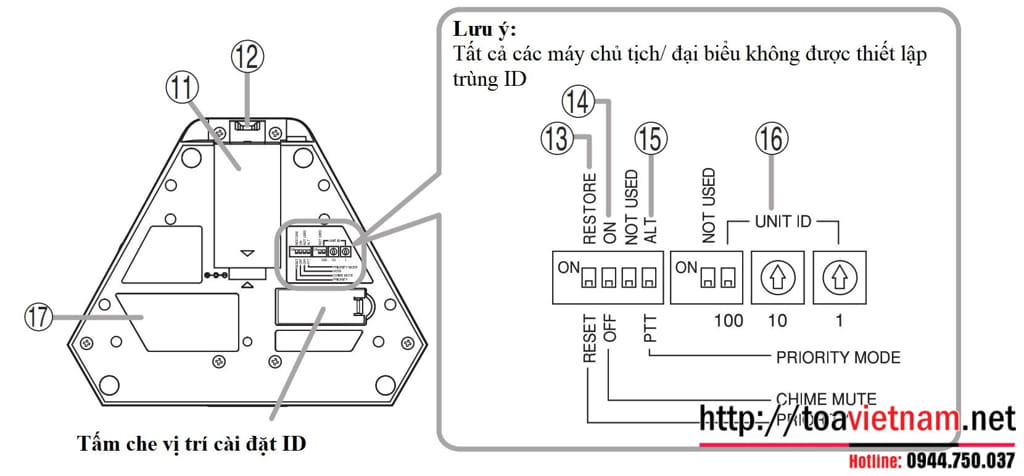

(11): Vị trí lắp đặt PIN BP-900A

(12): Khoá PIN khỏi rơi, muốn tháo PIN vui lòng ấn vào

(13): Phím hoạt động ưu tiên

(14): Tiếng chuông khi ấn phím ưu tiên

(15): Thiết lập chức năng ấn nói, nhả ra tắt hay ấn nói, ấn lại để tắt

(16): Cài đặt ID cho thiết bị theo hàm số cơ số 10

(17): Model, series

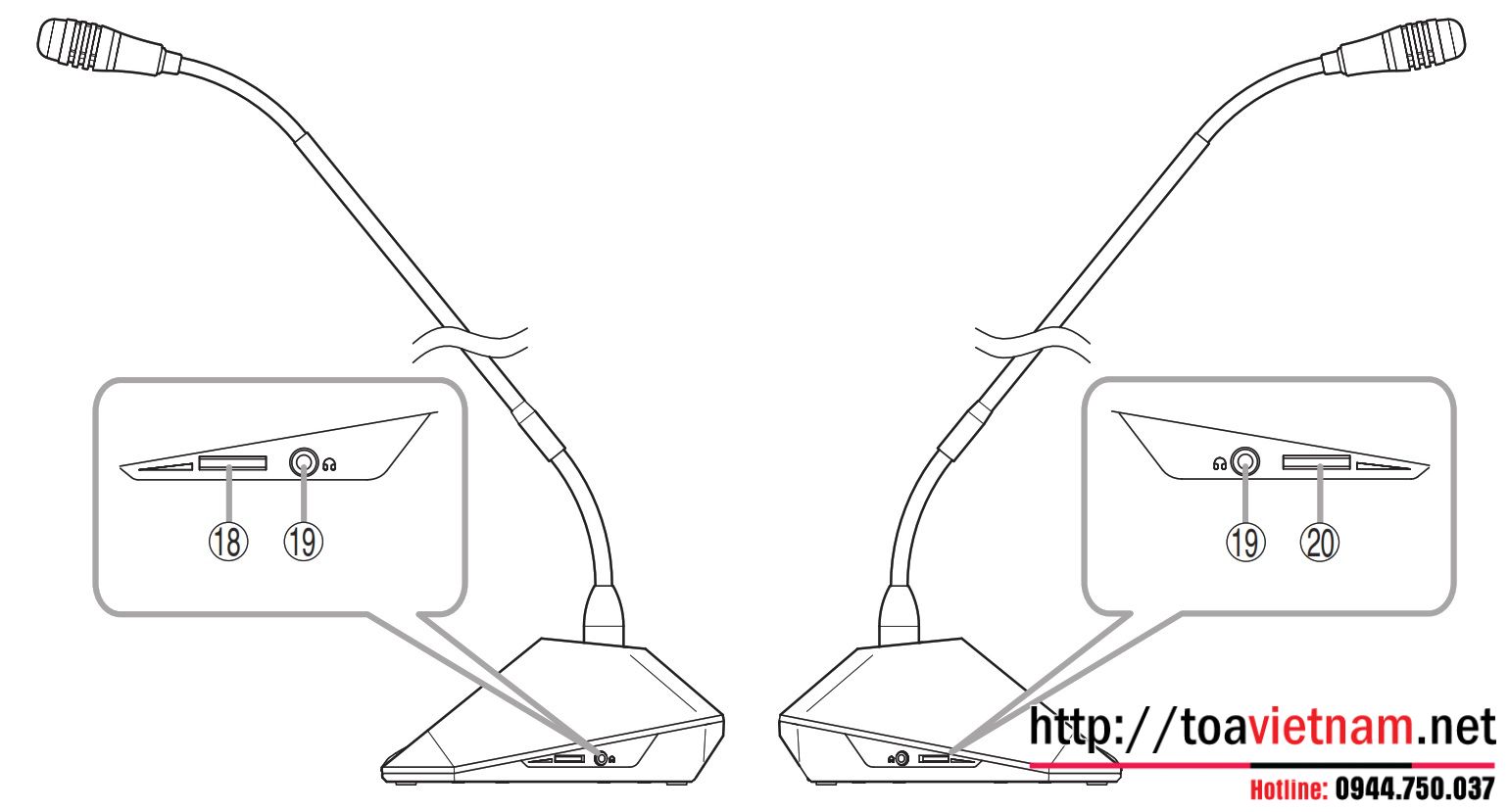

(18): Chỉnh âm lượng loa tích hợp và tai nghe bên phải

(19): Giắc cắm tai nghe

(20): Chỉnh âm lượng tai nghe bên trái
