Hướng dẫn sử dụng, đấu nối SA-60D-AS

Nguồn: toavietnam.net - Cập nhật: 2021-11-26

Hướng dẫn sử dụng, đấu nối chi tiết tăng âm trường học SA-60D-AS với một số thiết bị cơ bản như BS-1030B hoặc BS-1030W, Micro

SA-60D-AS là tăng âm chuyên cho lớp học với các tính năng đã được tinh chỉnh phù hợp tông giọng người Việt. Chính vì đó, thiết bị vô cùng đơn giản, gọn nhẹ, dễ dàng lắp đặt

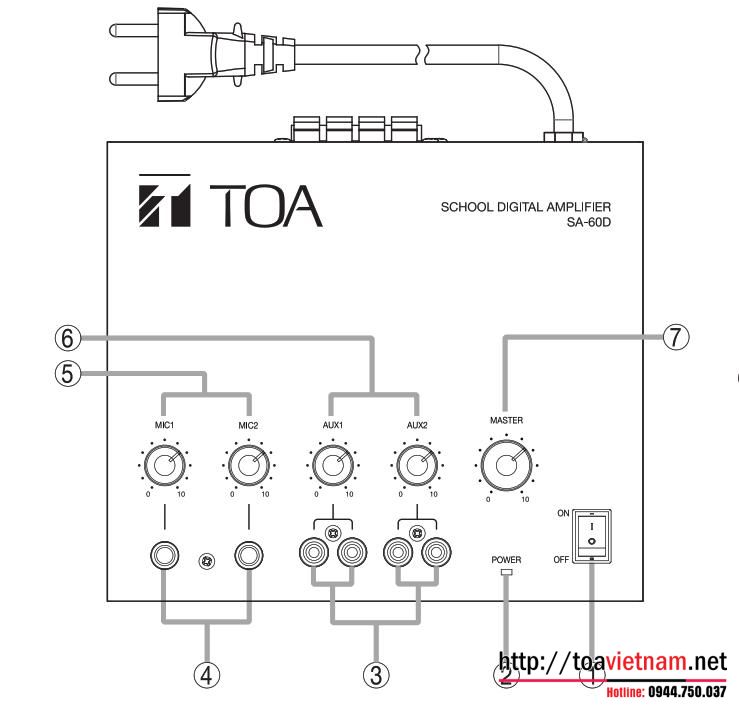

* Mổ tả chức năng thiết bị


(1): Công tắc nguồn

(2): Đèn báo nguồn

(3), (6) : Ngõ vào AUX cho đầu CD, Điện thoại, Máy tính...và nút điều chỉnh âm lượng

(4), (5): Ngõ vào Micro và nút điều chỉnh âm lượng

(7): Nút điều chỉnh âm lượng tổng ngõ ra

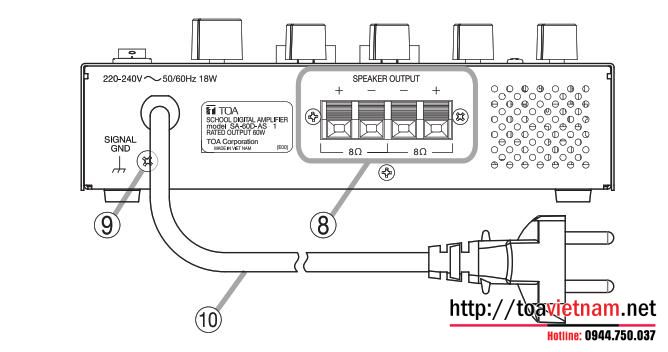

(8): Ngõ ra kết nối loa trở kháng thấp - 2 kênh song song, 8Ω

(9): Điểm tiếp địa

(10): Dây nguồn - cắm 220V AC

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

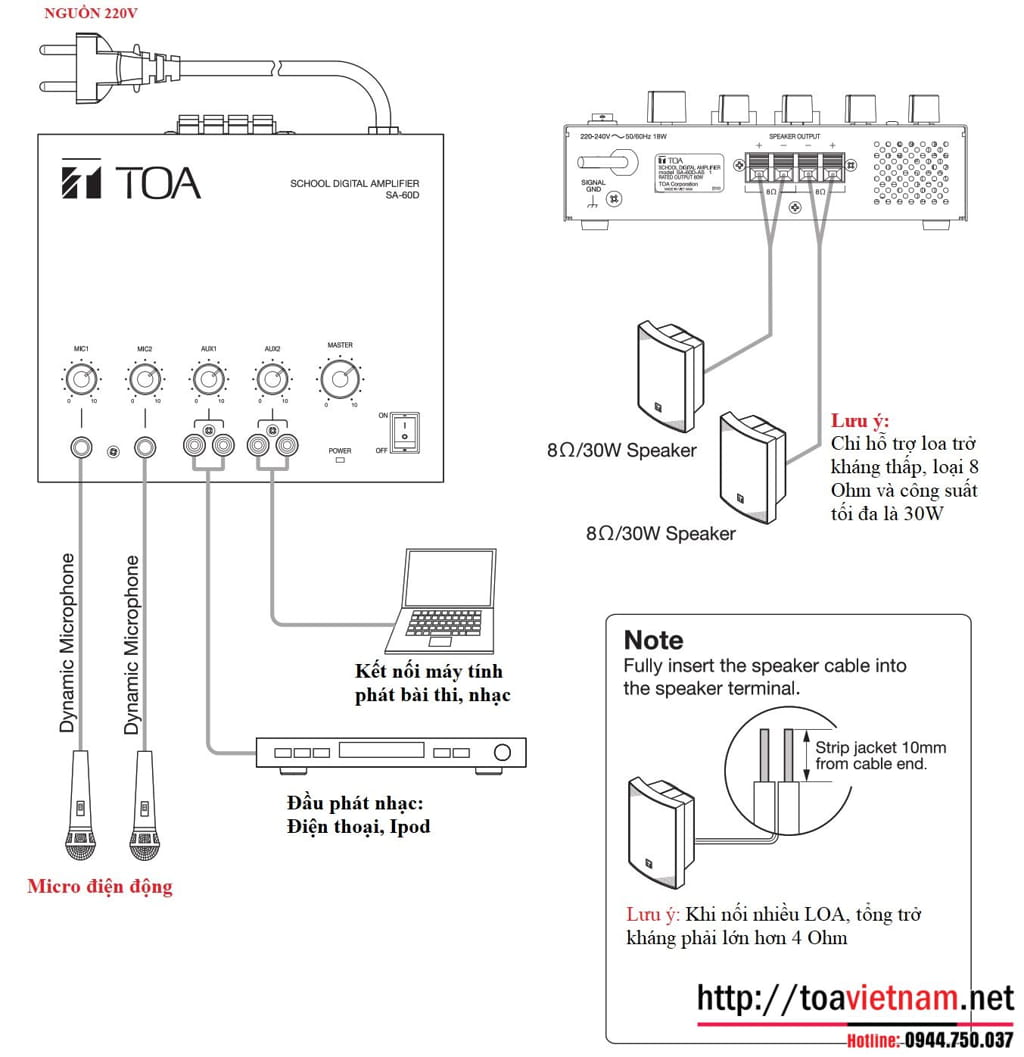

* Sơ đồ kết nối tổng quát:

Sơ đồ âm thanh lắp 1 phòng học cơ bản

* Vị trí lắp đặt:

Có thể lắp đặt bất cứ đâu trong phòng học: Từ cạnh bàn, cạnh tường, treo đứng hoặc nằm nghiêng, nhưng chúng ta cần phản cách vật cản tối thiểu 5cm để đảm bảo toả nhiệt cho thiết bị

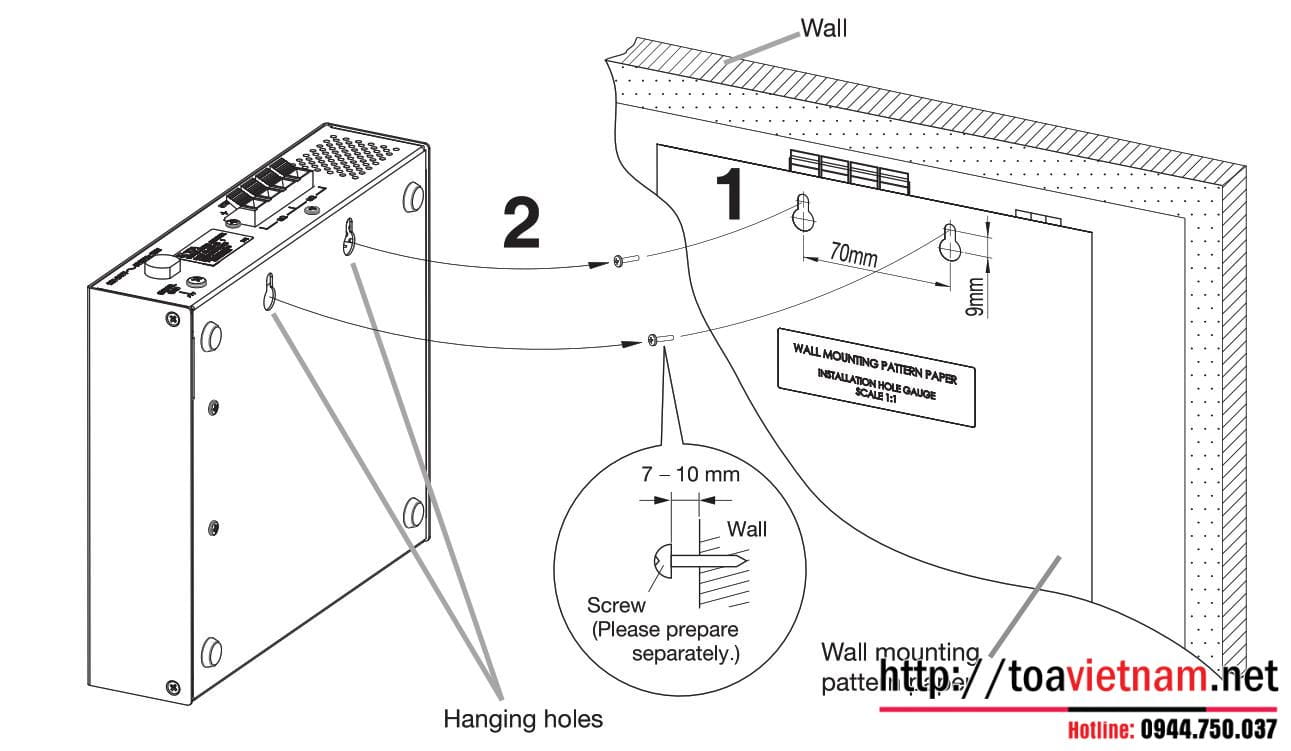

lắp đặt SA-60D-AS

Lắp SA-60D-AS vào tường

Để biết thêm chi tiết, vui lòng tham khảo link sản phẩm: https://toavietnam.net/669-tang-am-truong-hoc-toa-sa-60d-as.html

Hoặc liên hệ với chúng tôi theo số hotline: 0944.750.037 (Zalo chat)
