Trong quá trình thi công, lắp đặt hệ thống âm thanh thông báo, đặc biệt là cho tòa nhà, nhà máy, trung tâm thương mại... chắc hẳn chúng ta sẽ gặp yêu cầu kết nối giữa hệ thống báo cháy tự động (FA - Fire Alarm System) và hệ thống âm thanh thông báo chung của tòa nhà (PA - Public Address).

DANH MỤC CHÍNH

• Một số lưu ý khi kết nối báo cháy vào thống âm thanh thông báo TOA
• Cách kết nối báo cháy vào VM-2120, VM-2240
• Lưu ý khi kết nối báo cháy với VM-2120 và VM-2240
• Chi tiết kết nối báo cháy với VM-2120 và VM-2240
• Cách kết nối báo cháy vào FV-200EV-AS hệ FV-200
• Lưu ý khi kết nối báo cháy với FV-200EV-AS hệ FV-200
• Chi tiết kết nối báo cháy với FV-200EV-AS hệ FV-200
• Cách kết nối báo cháy vào VM-3360VA và VM-3240VA
• Lưu ý khi kết nối báo cháy với VM-3360VA và VM-3240VA
• Chi tiết kết nối báo cháy với VM-3360VA và VM-3240VA

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết các bạn các kết nối từ hệ thống FA vào hệ thông âm thanh cảnh báo VM-2000, VM-3000 và FV-200 cũng như một số lưu ý cần thiết cho anh em kỹ thuật cần biết.

Một số lưu ý khi kết nối báo cháy vào thống âm thanh thông báo TOA

Trước khi kết nối hệ FA và PA, chúng ta cần chú ý

• Hiện giao tiếp giữa FA và PA chủ yếu là giao tiếp bậc thấp - dry contact - kiểu chập nhả. Mục đích là thông qua rơ le, tránh xung điện gây ảnh hưởng thiết bị qua lại giữa PA và FA

• Có hai thuộc tính kết nối: Chập xong nhả (bản tin báo cháy sẽ phát 1 lần và kết thúc), chập và giữ (bản tin báo cháy sẽ phát lặp lại đến khi nào tiếp điểm nhả)

• Bản tin phát đầu tiên là bản tin Pre-caution - Bản tin cảnh báo, có tác dụng gây sự chú ý. Không nên phát bản tin di tản luôn vì chưa chắc tiếp điểm từ FA truyền sang là báo cháy thật. Cần kiểm tra và khẳng định

• Mỗi thiết bị sẽ có định dạng lưu trữ file âm thanh báo cháy và cách sử dụng khách nhau. Đọc thêm bài viết về File âm thanh báo cháy tại đây: https://toavietnam.net/article-317-file-am-thanh-bao-chay.html

Chúng tôi sẽ hướng dẫn chi tiết theo từng dòng sản phẩm như bên dưới:

Cách kết nối báo cháy vào VM-2120, VM-2240

Lưu ý khi kết nối báo cháy với VM-2120 và VM-2240

Hệ VM-2000 là hệ cơ bản của TOA, nên khi nối báo cháy chúng ta cần:

• Nối báo cháy và cài đặt trên VM-2120 và VM-2240 là như nhau

• Lắp thêm bo mạch lưu bản tin báo cháy EV-200M thì mới có thể phát bản tin tự động được

• Kích hoạt báo cháy qua giắc COM DB25, nhưng nếu tắt thì cần phải có công tắc tắt riêng (chập chân 13 - GND) hoặc tắt thiết bị và bật lại

• Chỉ cần trang bị bo mạch và kết nối với bộ Master, các bộ slave (sub) không cần

• Báo cháy dạng All-zones: Cháy là báo toàn bộ - Có thể thiết lập theo kiểu group zones nhưng khá phực tạp và ít dùng

• Nếu không có tiếp điểm từ FA, có thể thử bằng cách chập hai cổng trên COM 25, thì tính năng kích hoạt tương đương


Chi tiết kết nối báo cháy với VM-2120 và VM-2240

Bước 1: Chuẩn bị sẵn bo mạch thẻ nhớ và nạp bản tin báo cháy. Nếu không có, hệ thống sẽ không ra âm tahnh

Đọc thêm bài viết này để biết cách nạp file âm thanh vào thẻ nhớ EV-200M:

Bước 2: Tìm cổng kết nối trên COM 25 phía sau bộ Master. Sử dụng 1 cổng COM DB25 đực để hàn các cổng kết nối với VM-2120/VM-2240

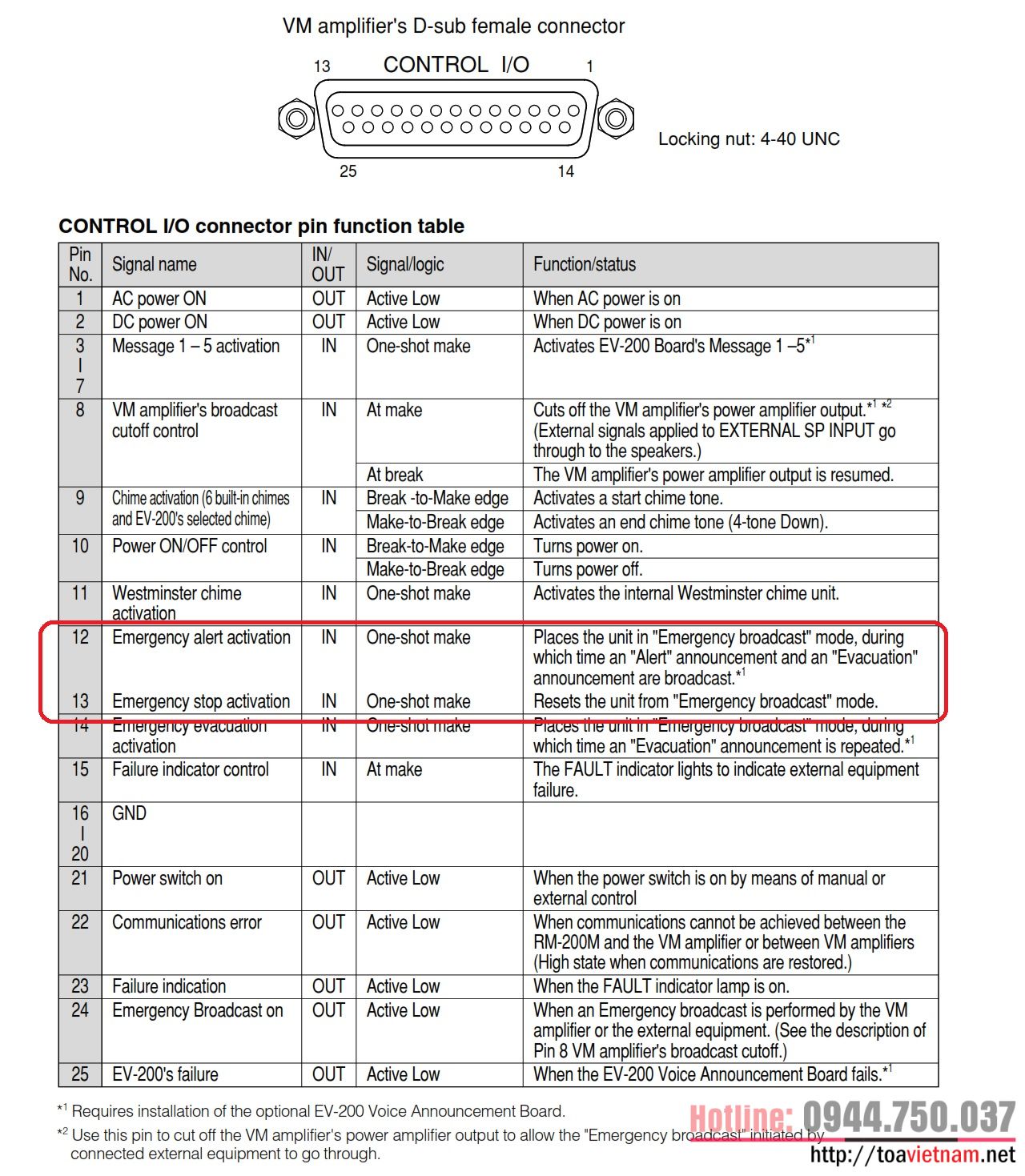

Bước 3: Xác định chân kích hoạt báo cháy

(12): Kích hoạt báo cháy

(13): Dừng báo cháy - cái này phải kết nối nút ấn bên ngoài

Kích hoạt hoặc dừng bằng cách chập chân (12) hoặc (13) với GND (các chân từ số 16 - 20).

Cách kết nối báo cháy vào FV-200EV-AS hệ FV-200

Lưu ý khi kết nối báo cháy với FV-200EV-AS hệ FV-200

Hệ FV-200 là một trong những hệ thống âm thanh thông báo, di tản phổ biến nhất hiện nay:

• Kết nối báo cháy thông qua thiết bị duy nhất FV-200EV-AS

• FV-200EV-AS: Có sẵn 04 bản tin ghi âm sẵn, mặc định Tiếng Anh và chúng ta có thể dễ dàng nạp lại thành tiếng Việt, hoặc song ngữ. Tham khảo thêm bài viết sau: https://toavietnam.net/article-112-huong-dan-dung-phan-mem-chep-file-cho-fv-200ev-as-er-20r.html

• Báo cháy dạng All-zones: Hỗ trợ 01 ngõ vào kết nối hệ thống FA và là báo cháy toàn bộ

• FV-200EV-AS: có 04 ngõ ra độc lập, dùng để kích hoạt còi, đèn, nguồn chiết áp... khi báo cháy xảy ra. Bình thường là tiếp điểm thường mở, khi có tín hiệu báo cháy, sẽ chuyển thành tiếp điểm đóng.

• Tham khảo thêm chức năng của bộ FV-200EV-AS tại đây: https://toavietnam.net/article-140-huong-dan-su-dung-lap-dat-bo-thong-bao-khan-cap-fv-200ev-as.html

Chi tiết kết nối báo cháy với FV-200EV-AS hệ FV-200

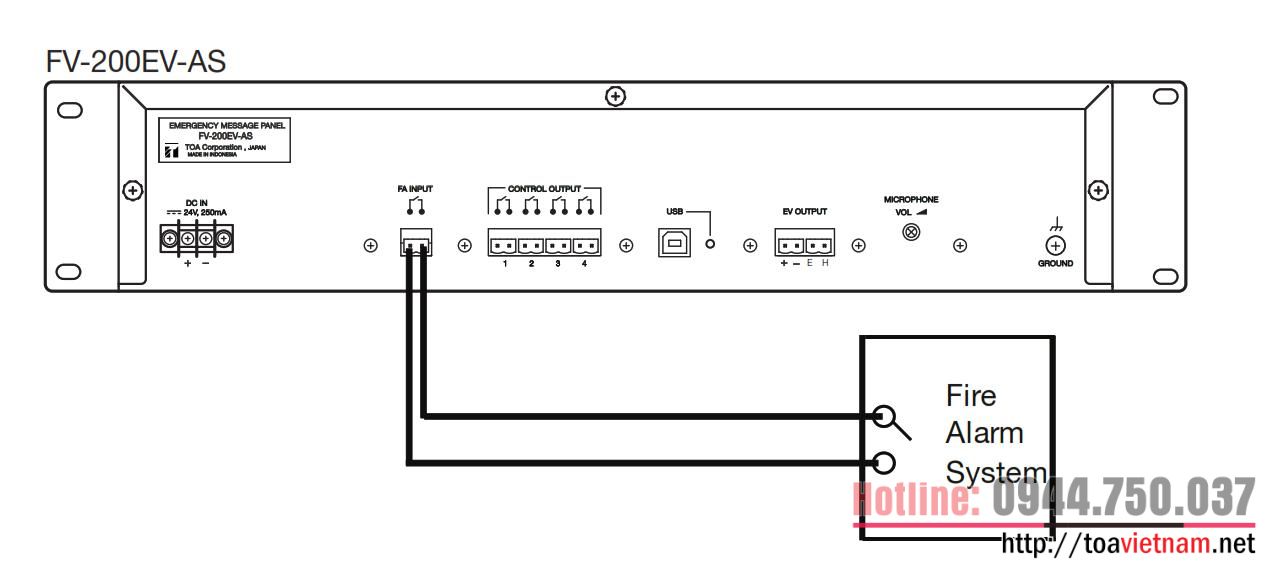

Đơn giản, chúng ta chỉ cần kết nối ngõ ra báo cháy của hệ FA thẳng vào ngõ vào của FV-200EV-AS như hình bên dưới

Chỉ cần hệ thống FA chập ngõ vào cỡ ~1s là đủ. Khi đó hệ thống sẽ phát bản tin Pre-caution trước. Tùy theo tình trạng của đám cháy sẽ kích hoạt các bản tin còn lại thông qua núm ấn trước mặt.

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại địa chỉ https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

Cách kết nối báo cháy vào VM-3360VA và VM-3240VA

Lưu ý khi kết nối báo cháy với VM-3360VA và VM-3240VA

Hệ VM-3000 khá cao cấp, có phần mềm cài đặt riêng nên dễ dàng thiết lập báo cháy theo mong muốn:

• Bộ VM-3360VA hoặc VM-3240VA đã có sẵn bộ nhớ để lưu bản tin báo cháy, dùng phần mềm chuyên dụng là có thể nạp vào được.  Xem thêm: https://toavietnam.net/article-194-video-huong-dan-chi-tiet-cai-dat-cau-hinh-phan-mem-vm-3000.html

• Kết nối vẫn dạng dry-contact và có thể kết nối thông qua bất cứ bộ VM-3360VA hoặc VM-3240VA, VM-3360E, VM-3240E trong hệ thống

• Cần phải có máy tính cài phần mềm và kết nối bộ Master VM-3360VA hay VM-3240VA thông qua mạng LAN


Chi tiết kết nối báo cháy với VM-3360VA và VM-3240VA

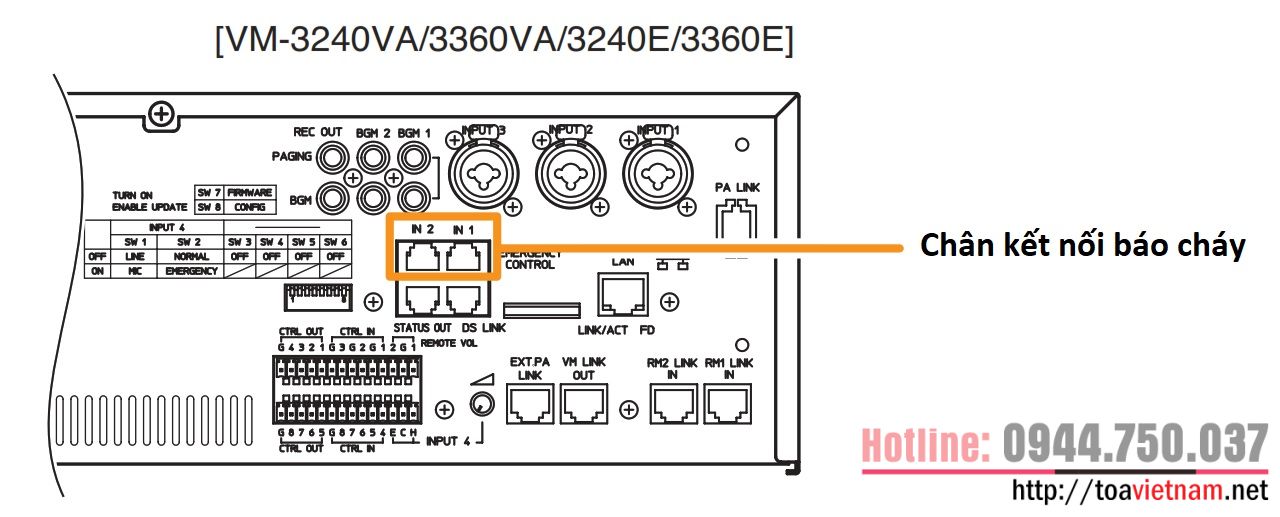

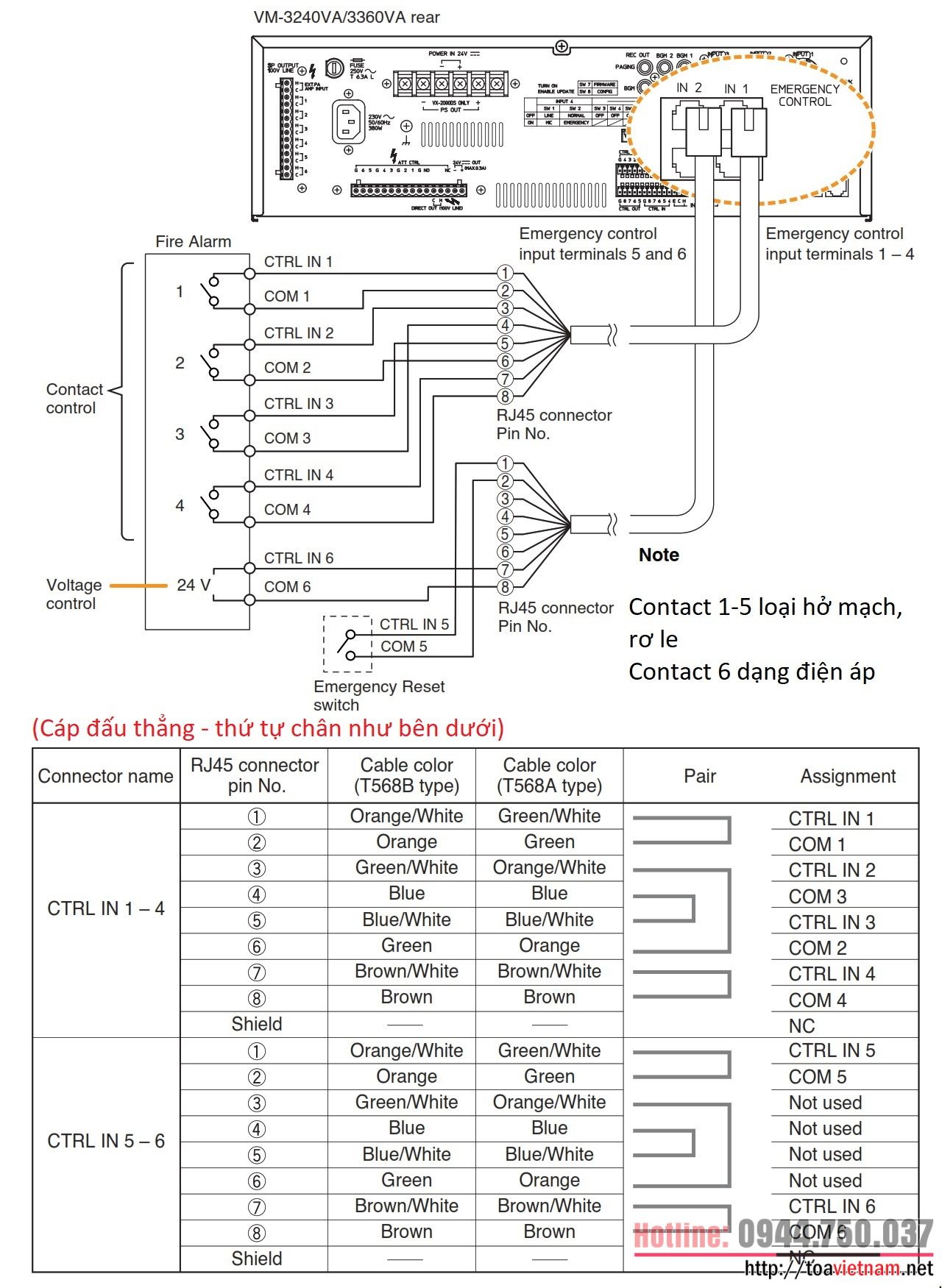

Sử dụng cổng RJ45 để kết nối vào N1, N2 như hình bên dưới. Chú ý đến vị trí cổng và cài đặt thông qua phần mềm trên máy tính

Và chú ý thứ tự đầu dây, chân. Có thể thử bằng cách chập đầu dây (contact 1-5)

Trên chỉ là hướng dẫn cơ bản, để thực hiện được đầy đủ các chức năng của hệ thống, chúng tôi khuyến khích các bạn sử dụng dịch vụ kỹ thuật của chúng tôi và không chịu trách nhiệm bất cứ hỏng hóc nào nếu các bạn chưa nghiên cứu kỹ tài liệu đi kèm.

Cần thêm thông tin chi tiết, các bạn vui lòng liên hệ số hotline: 0944750037 (Zalo, message) để được hướng dẫn chi tiết
