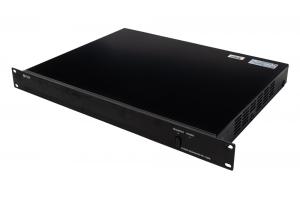

Hướng dẫn sử dụng, lắp đặt bộ quản lý nguồn tuần tự PD-1535D-AS

Nguồn: https://toavietnam.net - Cập nhật: 2022-09-21

TOA PD-1535S-AS là bộ quản lý nguồn tuần tự, dòng sản phẩm mới nhất của TOA, ra đời tháng 9/2022 với nhiều tính năng tiên tiến, nội bật khác biệt hẳn so với các sản phẩm quản lý nguồn tuần tự của các hãng khác như:

  • Hỗ trợ 5 ngõ ra nguồn 220V, dòng lên tới 10A/nguồn và tổng dòng 35A

  • Hỗ trợ thêm 2 ngõ ra để kết nối với tăng âm PA và Loa.

  • Hỗ trợ ngõ vào điều khiển bật tắt từ xa dạng Dry-contact, giúp cho việc bật/tắt hệ thống âm thanh dễ dàng từ xa

  • Có thể nối tầng 4 bộ PD-1535S-AS thành một hệ thống lên tới 20 ngõ ra nguồn, 8 ngõ ra loa

  • Bật/tắt theo thứ tự 1s.

Việc trang vị ngõ vào bật/tắt từ xa, giúp cho việc bật/tắt hệ thống âm thanh hội nghị, âm thanh hội trường, hội thảo hay hệ thống phát nhạc nền tại các quán coffee, nhà hàng trở lên đơn giản chỉ bằng một thao tác ân công tắc (công tắc bóng đèn).

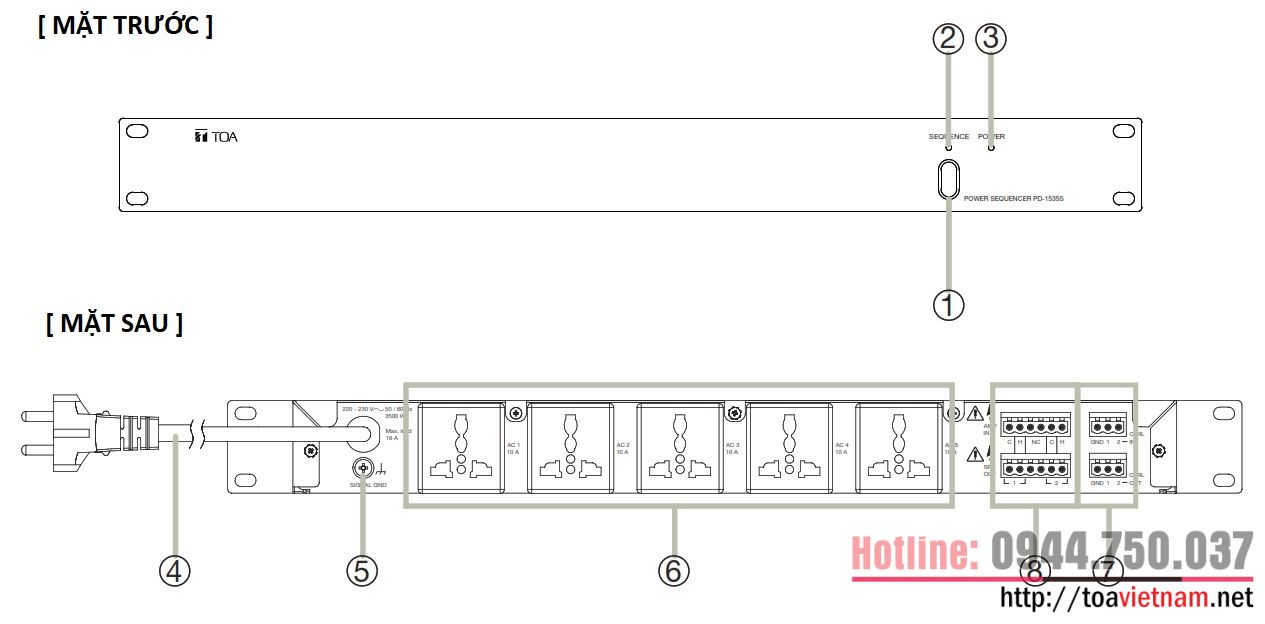

Các phím, nút chức năng trên PD-1535S-AS

Khái quát các chức năng cơ bản của các phím và ngõ vào/ra trên bộ PD-1535S-AS


(1): Công tắc bật/tắt thiết bị

(2): Đèn báo trạng thái, đang bật/tắt sẽ sáng nhấp nháy

(3): Đèn báo trạng thái nguồn

(4): Dây nguồn – Chuẩn 301

(5): Tiếp địa - Mass

(6): Ngõ ra, ổ cắm nguồn

(7): Chân điều khiển bật/tắt

(8): Ngõ ra kết nối loa

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

Thứ tự bật tắt của các ngõ vào ra trên PD-1535S-AS

Giống như các thiết bị bật tắt nguồn tuần tự của các hãng khác, thứ tự bật nguồn của PD-1535S-AS sẽ theo thư tự

  • Bật: Từ trái qua phải, từ trên xuống dưới

  • Tắt: Từ dưới lên trên, từ phải qua trái

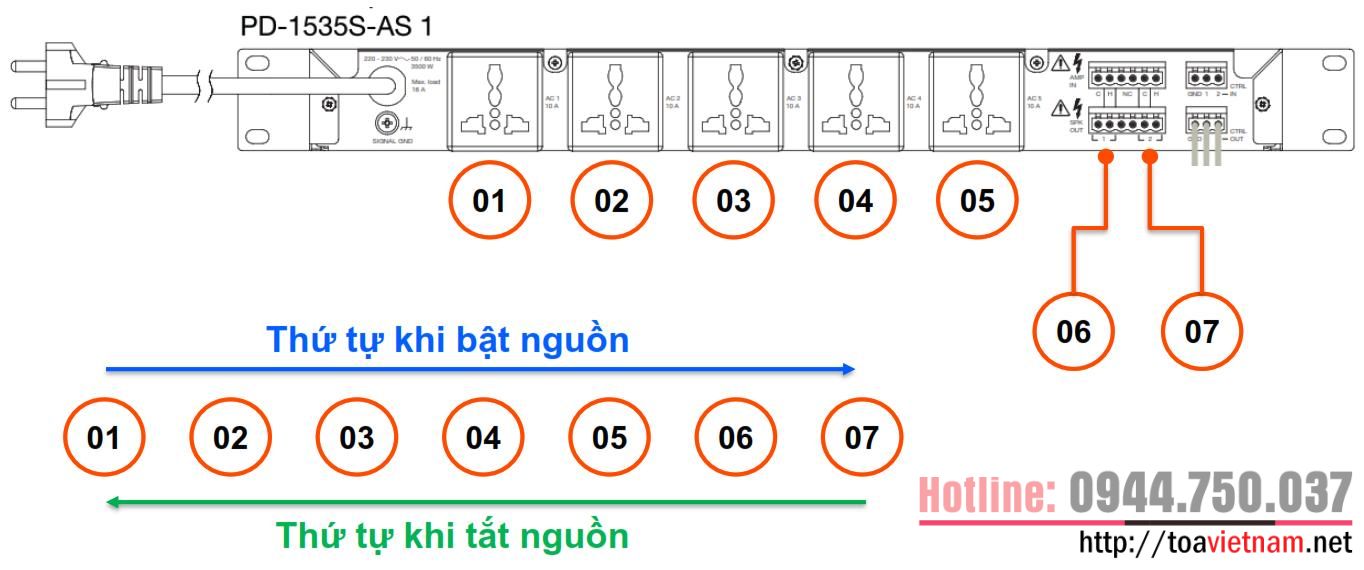

Với chỉ 1 bộ:

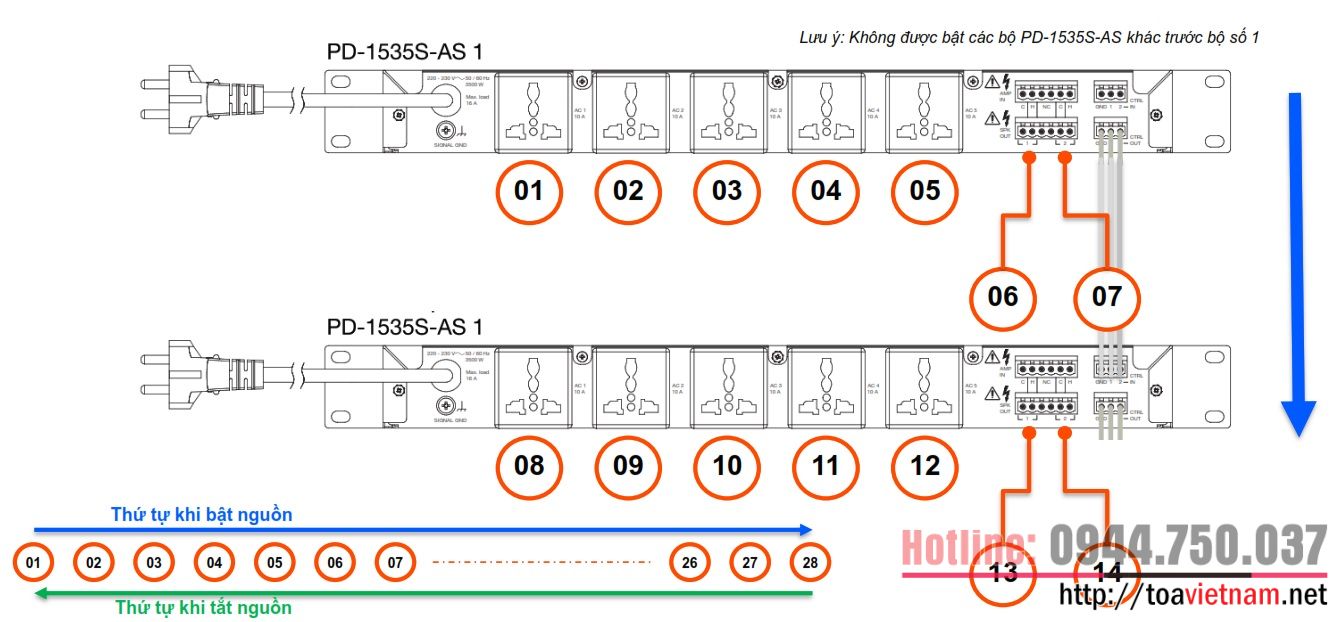

Khi nối 4 bộ với nhau:


Lưu ý: Bật/tắt tại bộ số 1, không bật ngang vì có thể làm ảnh hưởng tới chu trình hoạt động của các thiết bị còn lại

Sơ đồ kết nối tổng quan hệ âm thanh với PD-1535S-AS

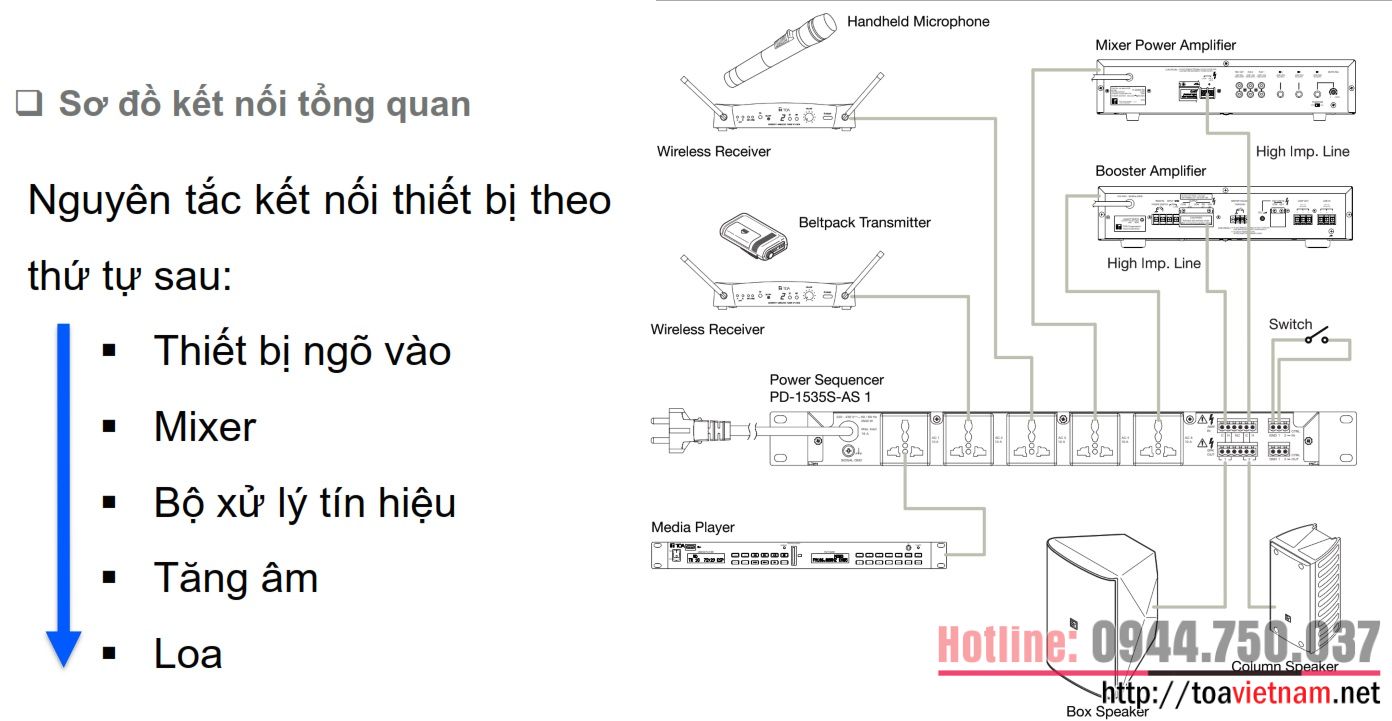

Sơ đồ chung khi kết nối 1 bộ

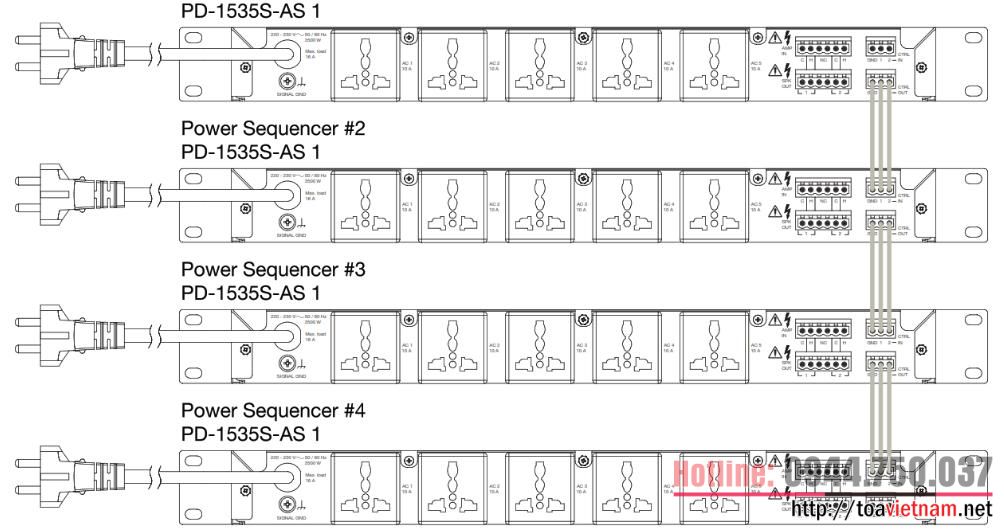

Chúng ta có thể nối 4 bộ PD-1535S-AS thành 1 hệ điều khiển như sau:

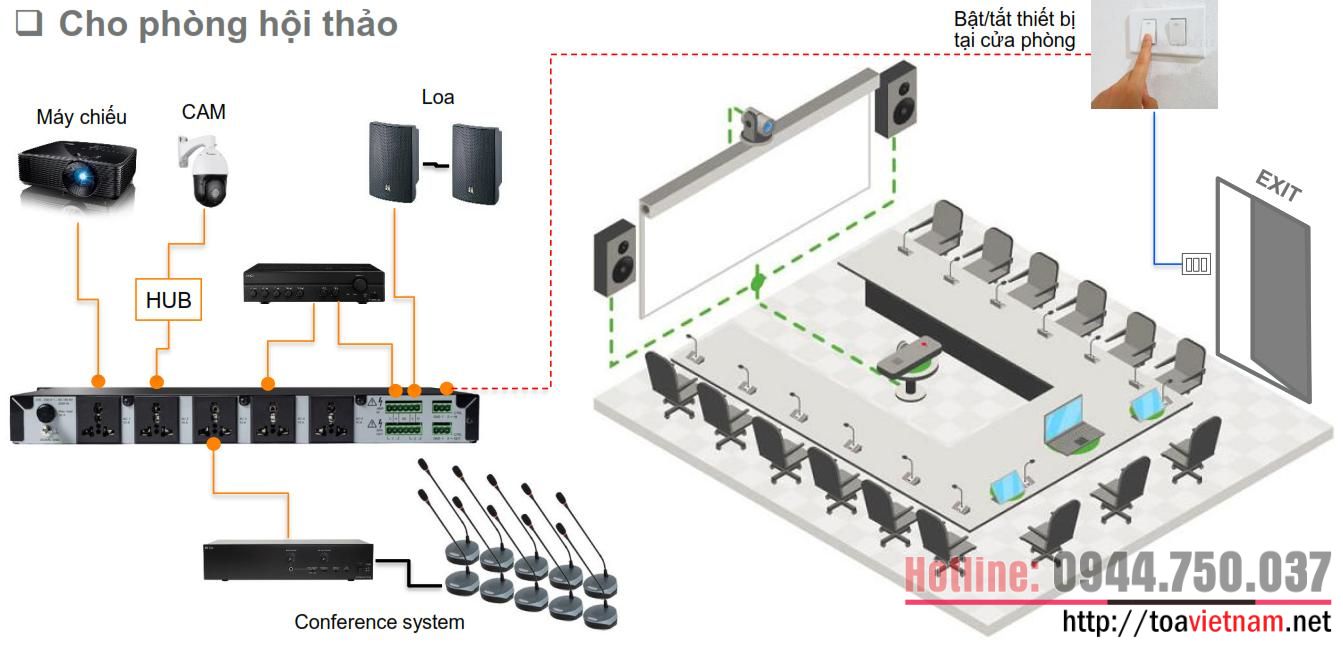

Và đây là một ví dụ cụ thể của PD-1535S-AS, chúng ta sẽ nối ngõ vào điều khiển vào công tắc ngoài cửa phòng họp, khi nào ra về chỉ việc bật/tắt là xong.
