Hướng dẫn sử dụng, lắp đặt bộ trung tâm hội thảo TS-7912D-AS và TS-1912DW-AS

Nguồn: toavietnam.net - Cập nhật: 2023-07-23

TS-7912D-ASTS-1912DW-AS là bộ trung tâm trong hệ thống hội thảo mới nhất của TOA, mới ra đời tháng 12/2022 và được trang bị nhiều tính năng tiên tiến như:

  • Hỗ trợ tới 64 máy đại biểu/ chủ tịch với một hệ thống

  • Hỗ trợ giao thức truyền âm thanh (Micro, Loa) thông qua cổng USB, dễ dàng tương thích mọi hệ điều hành và phần mềm họp trực tuyến như Zoom, Team, Skype...

  • Có tăng âm số, class D với công suất 120W. Tương thích với cả loa trở kháng cao và loa trở kháng thấp

  • Có ngõ vào Phantom để nối vưới Mic để bục như EM-380-AS.

  • Hỗ trợ tối đa tới 02 khe cắm cắm mô-đun WTU-M9800-AS không dây (chỉ có trên TS-7912DW-AS).

  • ... Và nhiều tính năng tiến tiến khác, các bạn vui lòng xem thêm tại đây: Giới thiệu hệ TS-790

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

Và trong bài viết này, chúng tôi sẽ giới thiệu các chức năng của từng cổng, từng phím và từng núm để bạn có thể nắm rõ được về dòng sản phẩm này.

Các phím, nút chức năng trên TS-7912D-AS và TS-1912DW-AS

Khái quát các chức năng cơ bản của các phím và ngõ vào/ra trên bộ trung tâm TS-7912D-AS và TS-1912DW-AS

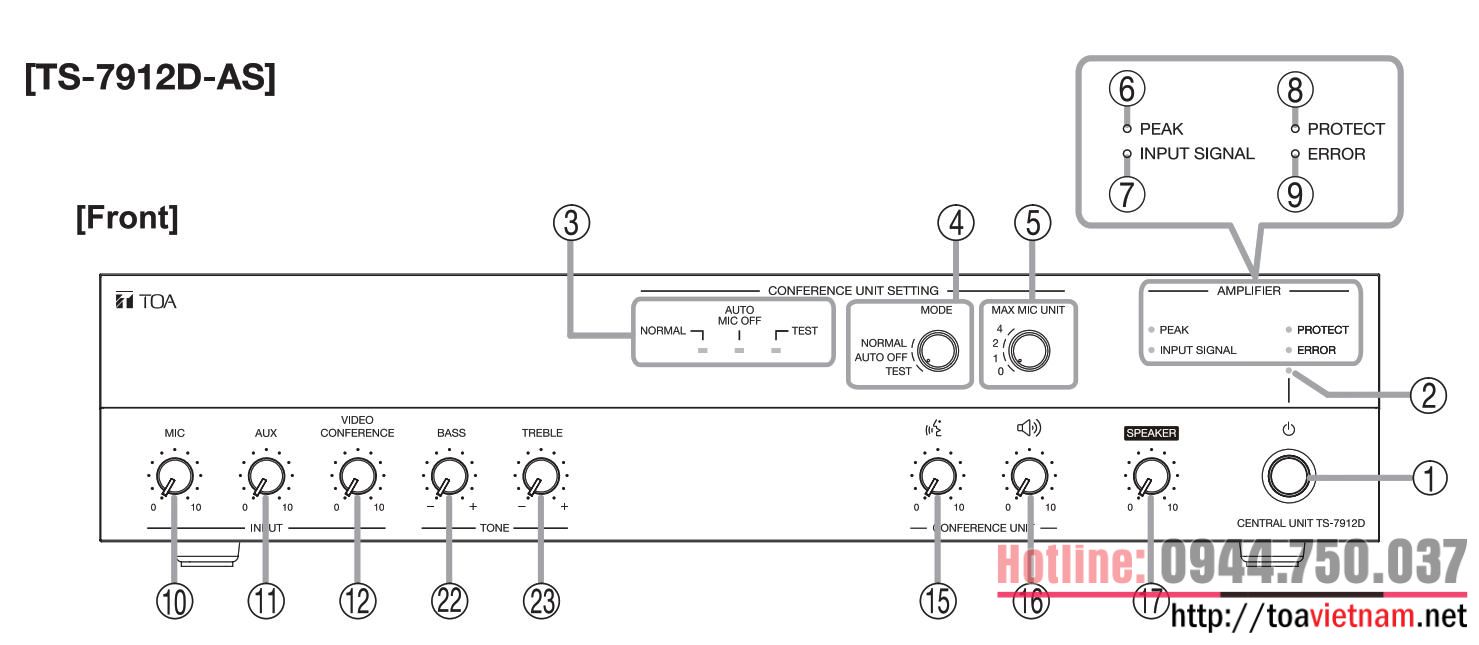

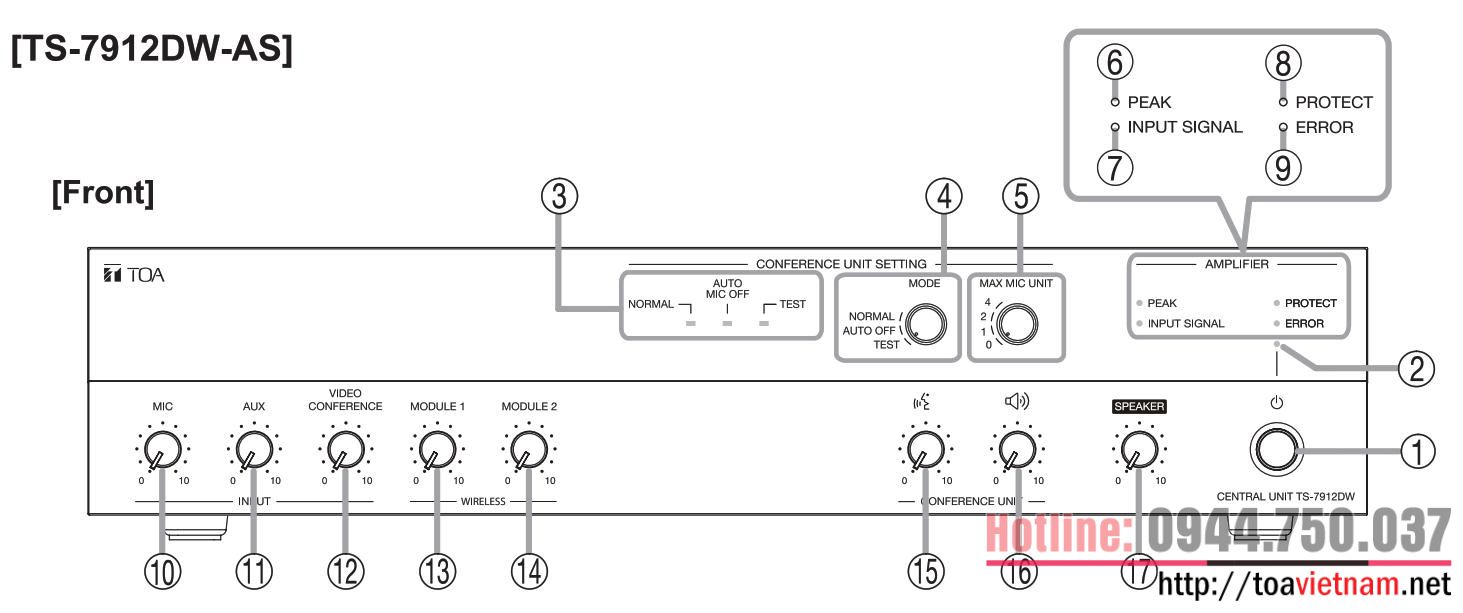

Mặt trước TS-7912D-AS và TS-1912DW-AS



  • (1): Công tắc bật/tắt thiết bị

  • (2): Đèn báo trạng thái nguồn

  • (3): Đèn báo trạng thái chế độ hoạt động (4)

  • (4): Núm chỉnh chọn chế độ hoạt động

  • (5): Núm chỉnh số lượng MIC đại biểu nói đồng thời

  • (6): Báo tín hiệu đỉnh

  • (7): Báo có tín hiệu vào

  • (8): Báo chế độ bảo vệ

  • (9): Báo lỗi

  • (10): Chỉnh âm lượng MIC vào

  • (11): Chỉnh âm lượng AUX vào

  • (12): Chỉnh âm lượng CONFERENCE vào

  • (13): Chỉnh âm lượng ngõ vào Micro không dây tại khe cắm số 1

  • (14): Chỉnh âm lượng ngõ vào Micro không dây tại khe cắm số 2

  • (15): Chỉnh âm lượng Mic thiết bị hội thảo

  • (16): Chỉnh âm loa trên máy thiết bị hội thảo

  • (17): Chỉnh âm lượng ra loa

  • (22): Chỉnh âm Bass

  • (23): Chỉnh âm Treble

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

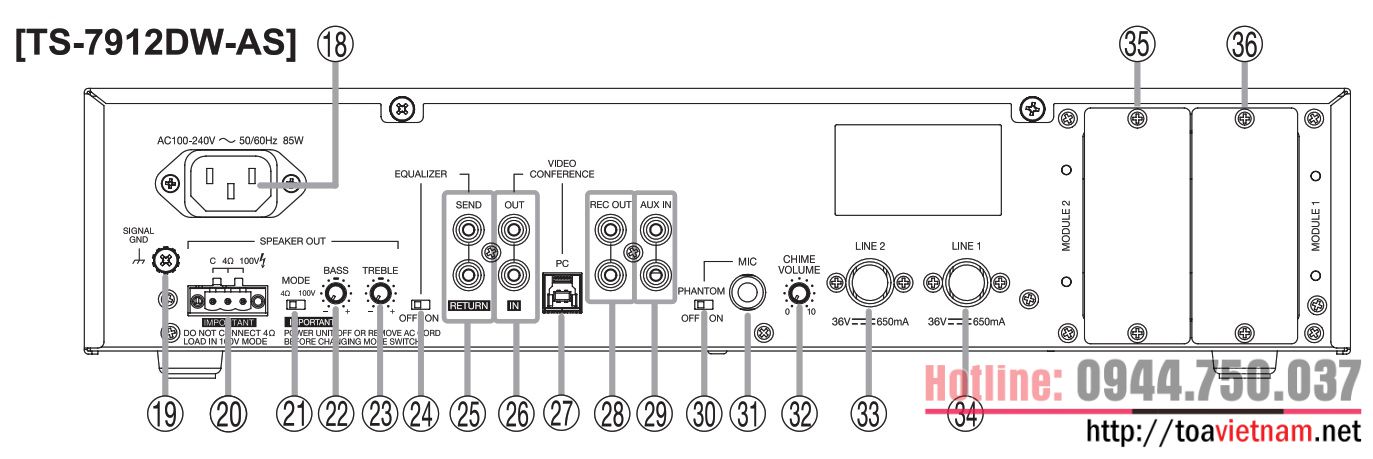

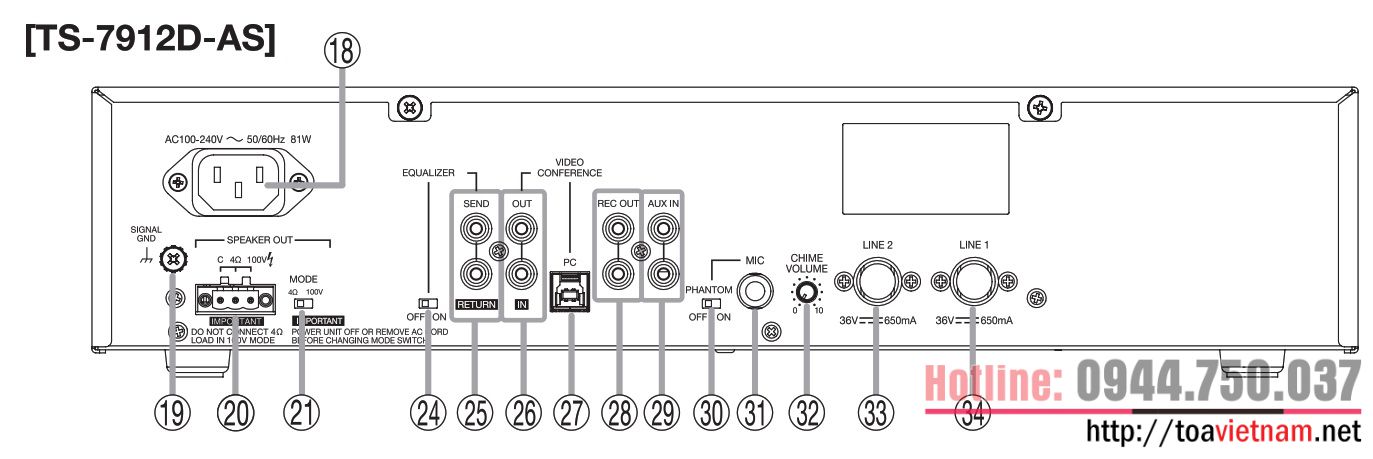

Mặt sau TS-7912D-AS và TS-1912DW-AS



  • (18): Dây nguồn

  • (19): Chân nối Mass - tiếp địa

  • (20): Cổng nối loa

  • (21): Chọn chế độ cho loa: trở kháng cao 100V hay trở kháng thấp 4 Ohm

  • (22): Chỉnh âm Bass

  • (23): Chỉnh âm Treble

  • (24): Chọn chế độ ngõ ra chỉnh Equalizer

  • (25): Ngõ vào ra chỉnh Equalizer ngoài

  • (26): Ngõ vào ra Conference

  • (27): Chức năng tương tự  (26) nhưng giao tiếp PC qua cổng USB

  • (28): Ngõ ra ghi âm

  • (29): Ngõ vào AUX

  • (30): Chọn chế độ nguồn phantom cho MIC (31)

  • (31): Cổng cắm Mic 6 ly

  • (32): Chỉnh âm lượng tiếng chuông - chime

  • (33), (34): Ngõ ra nối thiết bị hội thảo

  • (35), (36): Khe cắm mô-đun không dây WTU-M9800-AS

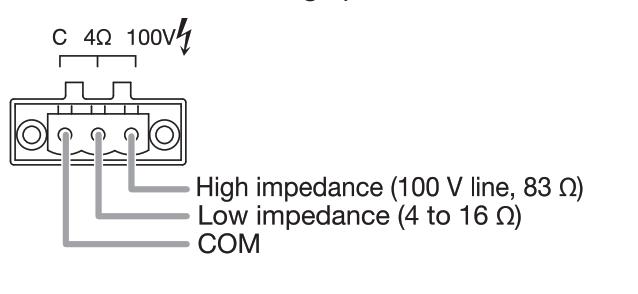

Cách lắp loa vào TS-7912D-AS và TS-1912DW-AS

Bộ trung tâm TS-7912D-AS và TS-1912DW-AS chỉ hỗ trợ công suất tối đa là 120W, khi nối loa cần chú ý không được nối quá công suất của tăng âm, sẽ gây cháy và không được bảo hành. Để âm lượng Volume master nhỏ nhất sau tăng từ từ.

Có 2 cách nối phổ biến

  • Nối song song: Với các dòng loa có biến áp: Vào đường COM và 100V

  • Nối nối tiếp và song song: Với các dòng loa không có biến áp: Vào đường COM và 4 Ohm (nhớ gạt núm (21) khi dùng loa trở kháng thấp.

  • Không được nối đồng thời hai loại loa cùng một thời điểm

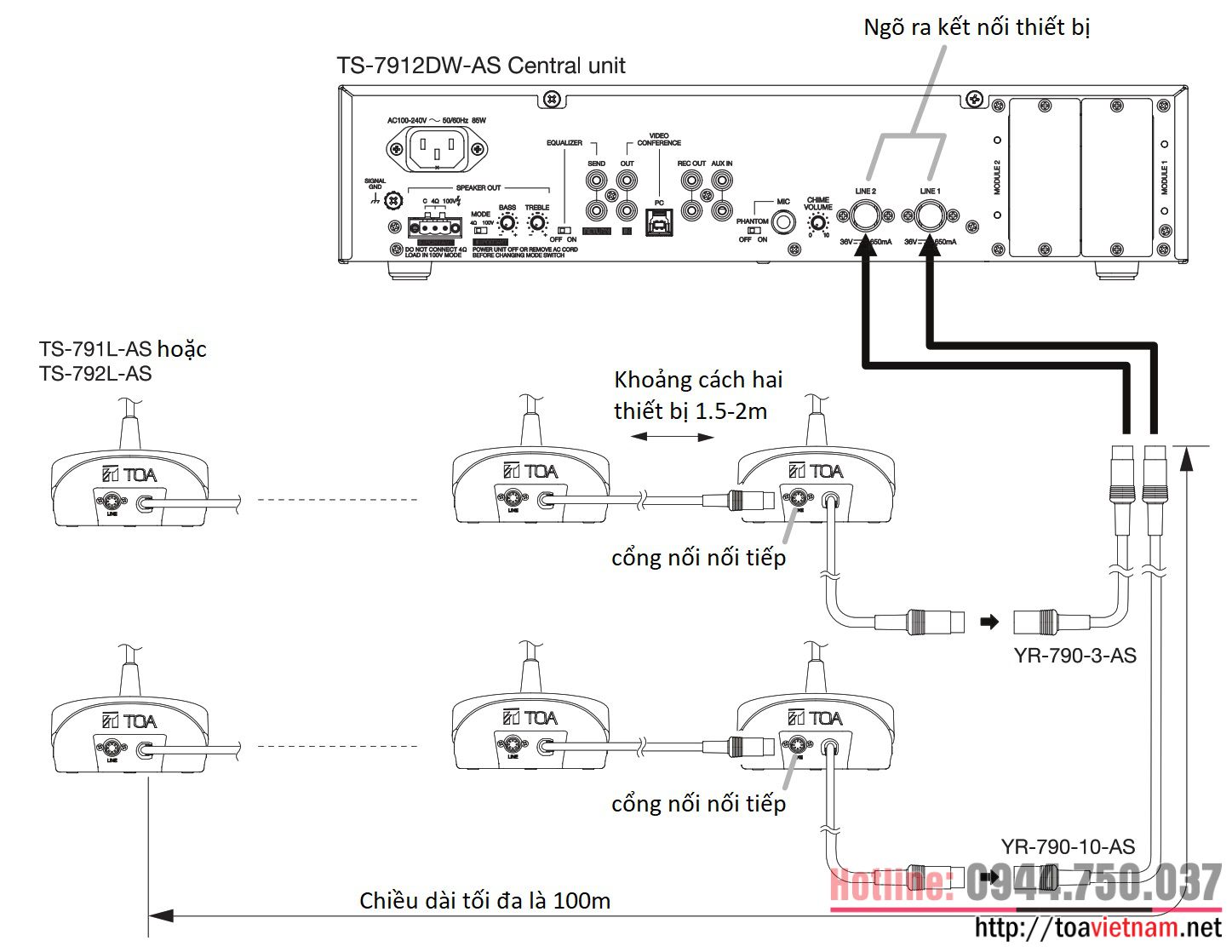

Sơ đồ kết nối tổng quan hệ thống hội thảo TS-790

Sơ đồ chung khi kết nối bộ chủ tịch TS-791L-AS và bộ đại biểu TS-792L-AS như sau:

  • Vị trí bộ chủ tịch và đại biểu ở bất kỳ trong hệ thống.

  • Cáp đi kèm theo máy là 2m, nếu dài hơn cần sử dụng cáp mở rộng: YR-790-3-AS (3m) hoặc YR-790-10-AS (10m).

  • Chiều dài cáp tối đa 1 ngõ ra không được quá 100m.

  • Số máy tối đa cho một bộ trung tâm là 64 máy.


Địa chỉ mua TS-7912D-AS và TS-1912DW-AS chính hãng, giá rẻ

Trên chỉ là một số hướng dẫn cơ bản, để biết thêm chi tiết, vui lòng liên hệ chúng tôi theo thông tin bên dưới:
