Chi tiết công năng, chức năng và hướng dẫn lắp đặt, sử dụng bộ trung tâm hội thảo kỹ thuật số TS-D1100-MU trong hệ thống hội thảo thế hệ mới TS-D1100
TS-D1100 là hệ thống hội thảo có dây thế hệ mới, hỗ trợ rất nhiều tính năng cao cấp, tiên tiến như:
Hỗ trợ 246 Máy đại biểu/ chủ tịch.
Hỗ trợ chống phản hồi âm tự động
Có phần mềm Auto Tracking để điều khiển camera PTZ qua chuẩn Onvif
Kết nối các thiết bị qua cáp CAT 5 STP rất tiện dụng
Thiết kế hiện dại, trang trọng.
Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.
Và trong bài viết này, chúng tôi sẽ giới thiệu các chức năng của từng cổng, từng phím và từng núm để bạn có thể nắm rõ được về dòng sản phẩm này.
Các phím, nút chức năng trên bộ trung tâm TS-D11000-MU
Khái quát các chức năng cơ bản của các phím và ngõ vào/ra trên bộ trung tâm TS-D1100
Mặt trước bộ trung tâm TS-D1100-MU
(1): Công tắc bật/tắt thiết bị
(2): Đèn báo trạng thái nguồn
(3): Núm chỉnh chọn chế độ hoạt động (4)
(4): Đèn báo trạng thái chế độ hoạt động của Micro (3)
(5): Núm chỉnh số lượng MIC đại biểu nói đồng thời
(6): Đèn báo số Mic đã được thiết lập ở nút (5)
(7): Nút ấn trạng thái chức năng tắt MIC tự động
(8): Đèn báo trạng thái (7)
(9): Tăng giảm âm lượng MIC
(10): Đèn chỉ âm lượng MIC
(11),(12): Nút và đèn kiểm tra kết nối
(13): Báo có kết nối điều khiển bên ngoài từ PC - Khi có đèn này, mọi phím chức năng trên máy đều không thể hoạt động
(14), (15): Đèn và nút thiết lập trạng thái khóa phím - ấn và giữ trên 3 giây, các phím chức năng trên bộ trung tâm sẽ bị khóa
(16): Khe cắm thẻ nhớ ngoài
(17): Đèn báo chỉ thị đang truy cập thẻ nhớ
(18): Sáng khi mà cắm USB và đang ghi âm
(19): Sáng khi mà USB không được cắm và ghi âm bằng bộ nhớ trong
(20): Đèn báo trạng thái bộ nhớ trong sắp đầy, khả năng ghi âm dưới 1h
(21): Đèn báo trạng thái bộ nhớ USB sắp đầy, khả năng ghi âm dưới 1h
(22): Dừng ghi âm
(23), (24): Bắt đầu ghi âm và đèn báo đang ghi âm
(25), (26): Chỉnh âm lượng tai nghe

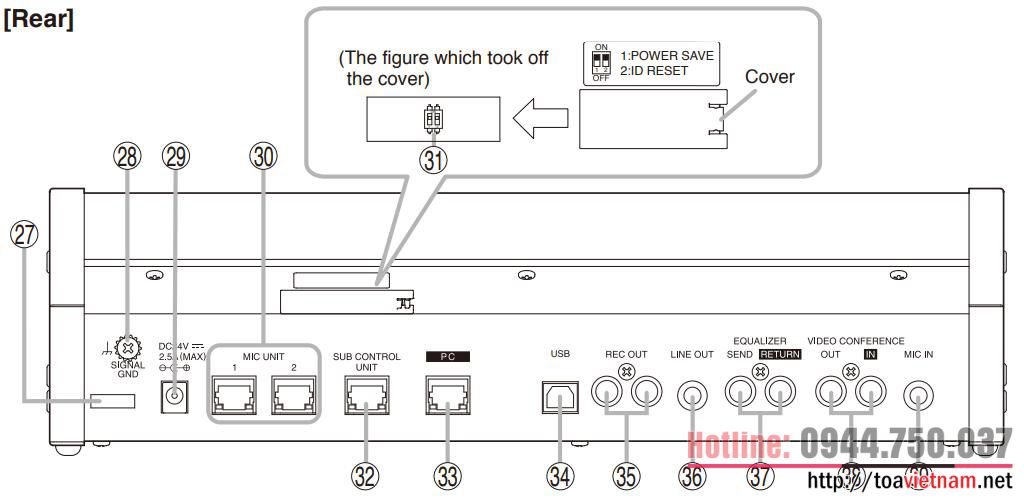

Mặt sau bộ trung tâm TS-D1100-MU
(27): Chỗ kẹp dây nguồn khỏi xê dịch
(28): Chân nối Mass - tiếp địa
(29): Cổng cắm nguồn
(30): Cổng cắm máy chủ tịch/máy đại biểu - tối đa 16 máy và tối đa 100m
(31): Bật/tắt chế độ tiết kiệm điện (sau 30 phút không có tác động gì, hệ thống tự tắt nguồn)
(32): Cổng kết nối bộ trung tâm mở rộng TS-D1000-SU
(33): Cổng RJ45 kết nối mạng LAN để cấu hình, điều khiển camera Auto tracking hoặc cài đặt qua web browser
(34): Cổng USB kết nối máy tính giải lập sound card
(35): Ngõ ra ghi âm
(35): Ngõ ra mức LINE
(37): Ngõ vào ra chỉnh Equalizer ngoài
(38): Ngõ vào ra Conference
(39): Cổng cắm Mic 6 ly

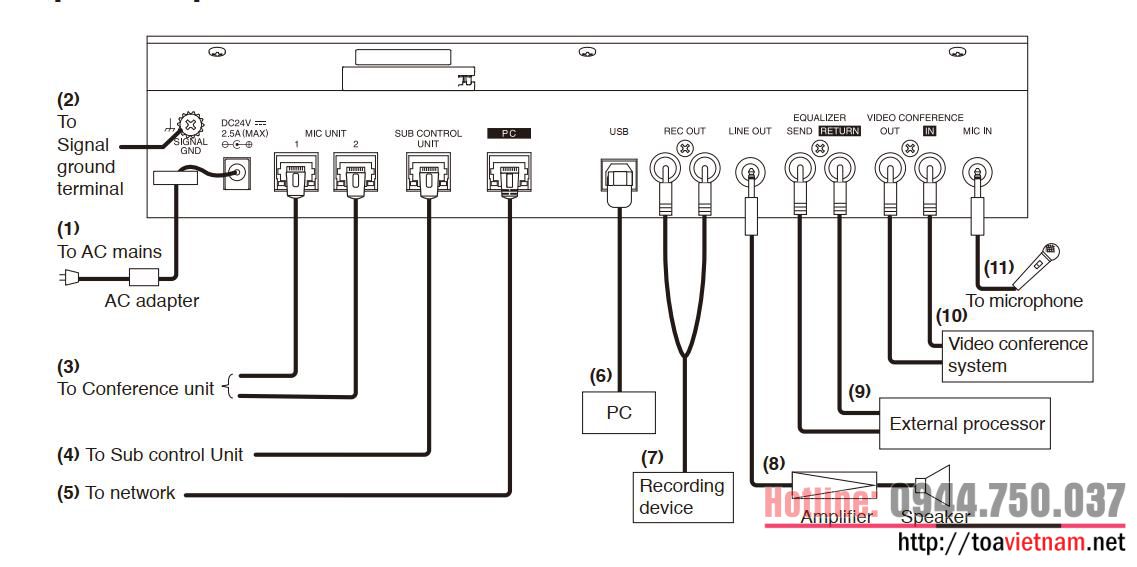

Các ngõ vào kết nối tới bộ trung tâm TS-D1100-MU
(1): Cổng cắm tới nguồn AC 220V
(2): Điểm nối tiếp địa
(3): Cổng kết nối tới Máy chủ tịch TS-D1000-CU hoặc máy đại biểu TS-D1000-DU
(4): Kết nối tới bộ trung tâm mở rộng TS-D1000-SU
(5): Kết nối mạng LAN: kiểm tra trạng thái, cấu hình thiết bị, dùng phần mềm điều khiển camera...
(6): Kết nối cổng USB trên máy tính để Video Conference
(7): Kết nối với thiết bị ghi âm ngoài
(8): Kết nối với tăng âm phòng họp
(9): Kết nối tới ngõ vào/ra của bộ xử lý tín hiệu
(10): Kết nối Video conference
(11): Cổng cắm Micro
Sơ đồ kết nối tổng quan hệ thống hội thảo TS-D1100-MU
Sơ đồ chung khi sử dụng bộ trung tâm hội thảo TS-D1100-MU như sau:
Vị trí bộ chủ tịch và đại biểu ở bất kỳ trong hệ thống.
Chiều dài cáp tối đa 1 ngõ ra không được quá 50m. Nếu dài hơn cần phải sử dụng bộ mở rộng cáp TS-D1000-EX để tối đa được 100m
Bộ trung tâm nối tối đa được 32 máy. Nếu lớn hơn cẩn phải sử dụng bộ trung tâm mở rộng (mỗi bộ thêm 48 máy): TS-D1000-SU
