Ăng-ten ngoài cho Micro không dây là gì và ứng dụng thực tế

Nguồn: toavietnam.com.vn - Cập nhật: 2024-06-22

Thông thường các bộ thu tín hiệu micro không dây UHF thường có ăng-ten đi kèm. Nhưng trong một ứng dụng thì bộ thu chúng ta hay để tủ kỹ thuật, hộc bàn, phòng kỹ thuật còn Micro dùng ở không gian khác hoặc có quá nhiều vật cản, làm chất lượng tín hiệu giảm, thậm trí không bắt được cả sóng

Ăng-ten cho hệ thống micro không dây là gì

Đây là một thiết bị dạng vây cá, có tác dụng thu sóng UHF và khuếch đại tín hiệu, dùng để mở rộng vùng thu sóng cho bộ thu.

Ăng-ten có thể nối trực tiếp vào bộ thu hoặc thông qua bộ chia để mở rộng số lượng thiết bị dùng chung ăng-ten.

Ăng-ten nối bộ chia qua cáp đồng trục, và tuỳ vào loại cáp sẽ có độ suy hao tín hiệu khác nhau, và khoảng cách xa-gần khác nhau (thông thường khoảng 44m-60m

Tác dụng của Ăng-ten ngoài trong hệ thống micro không dây

Thông thường: Tường bê-tông, cửa kính... là các vật liệu có thể làm giảm suy hao tín hiệu. Do đó, nếu đặt thiết bị trong các phòng kỹ thuật, gầm bàn, tủ... thì chất lượng thu tín hiệu rất kém, dẫn đến Micro phải để gần thì mới có âm thanh ra và hay mất tín hiệu


Nhưng nếu chúng ta bố trí thêm ăng-ten mở rộng và lắp đặt trên đỉnh trần thì khi đó tín hiệu sóng UHF sẽ không bị cản và mở rộng được vùng phát do giữa bộ phát và ăng-ten trên trần rất hiếm khi có vật cản


Với ăng-ten ngoài thì thu được bao xa

Tuỳ vào loại ăng-ten mà chúng ta có các khoảng cách thu từ bộ phát không dây tới bộ thu khác nhau.


(Bảng khoảng cách thu giữa Micro không dây tới ăng-ten)

Lưu ý với các sản phẩm bộ thu của TOA, có nhiều dòng đã tích hợp sẵn ăng-ten liền nên ko thể tháo rời nếu cần mở rộng phạm vi phủ sóng.

  • Bộ thu sóng UHF loại ăng-ten liền: WT-5810 - Dòng này không tháo rời ăng-ten để mở rộng được

  • Bộ thu sóng UHF loại ăng-ten rời: WT-5805, WT-D5800 hoặc WT-5800 (có thể nối loop)

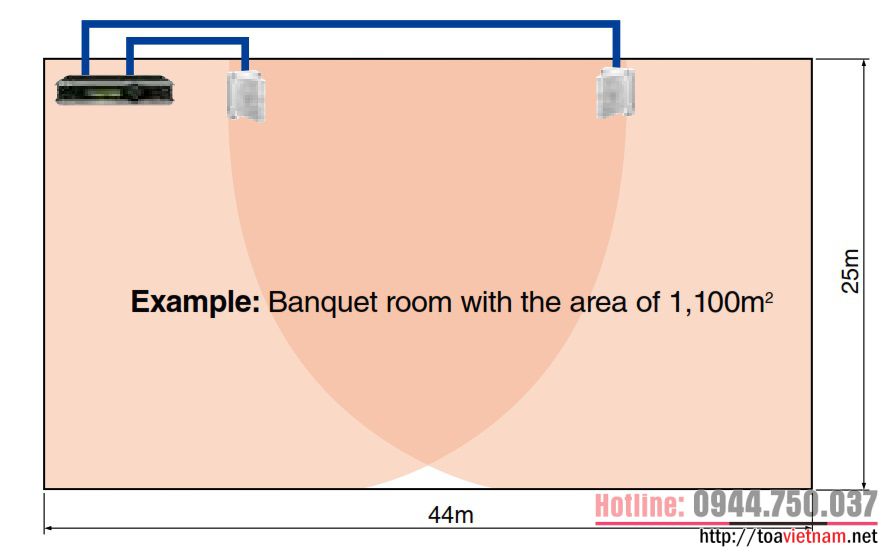

Và thông thường thì mỗi bộ thu đều có ăng-ten đi kèm loại cần ngắn, và chúng ta có thể nối trực tiếp với 02 bộ ăng-ten YW-4500 theo sơ đồ sau

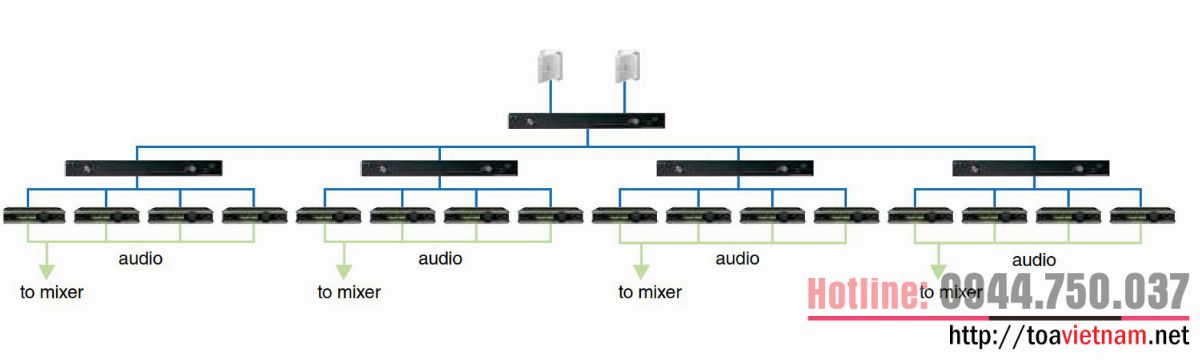

Tuy nhiên, trong một vài trường hợp, có nhiều bộ thu và cần chất lượng tín hiệu khoẻ hơn, bạn cần bổ sung thêm bộ chia ăng-ten WD-5800 để rộng

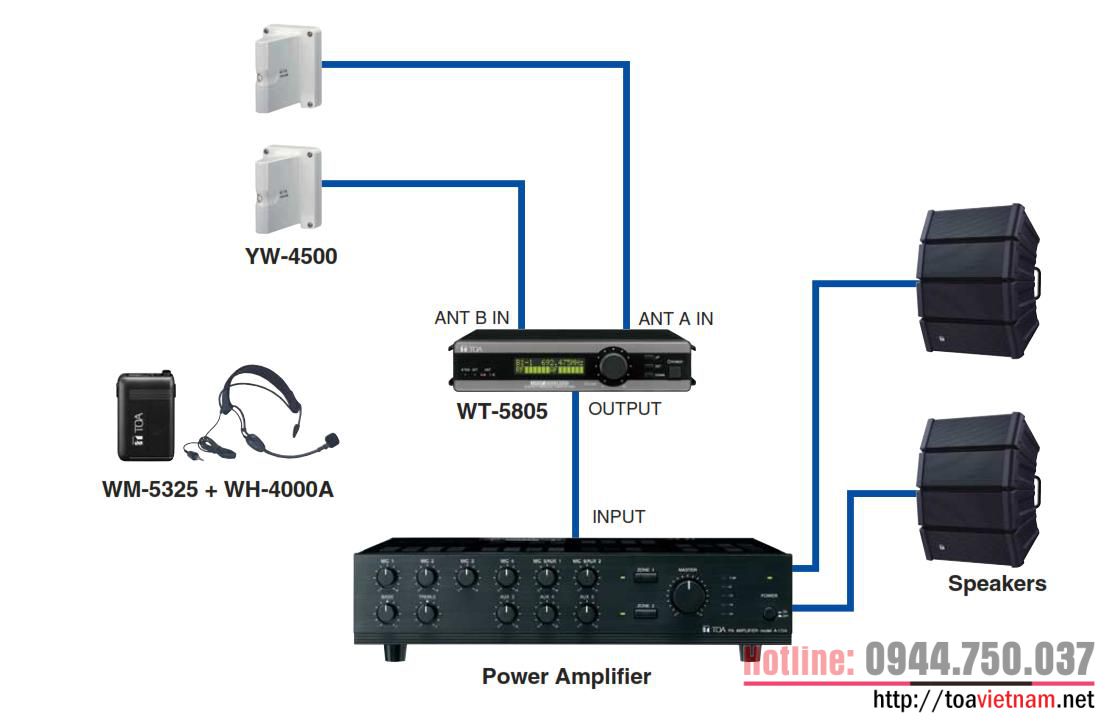

Sơ đồ kết nối hệ thống Micro không dây với ăng-ten mở rộng


Trên chỉ là một số kiến thức cơ bản để giúp bạn hiểu tại sao và khi nào nên dùng thêm bộ chia ăng-ten và ăng-ten mở rộng. Để biết thêm chi tiết, vui lòng liên hệ số hotline: 0944.750.035 (Ms Trang)
