Hướng dẫn sử dụng TS-820, TS-820RC và TS-920RC

Nguồn: Toavietnam.net - Cập nhật: 2023-03-14

Hướng dẫn sử dụng, phương pháp kết nối trong hệ thống TS-820, TS-820RC, TS-920RC

Hướng dẫn sử dụng TS-820, TS-820RC và TS-920RC

Đặc điểm chỉnh của hệ thống hội thảo TS-920

Hiện tại, TOA đang cung cấp ra thị trường 3 dòng thiết bị hội thảo không dây thế hệ với. Đó là TS-820, TS-820RCTS-920RC. Để hiểu và phân biệt rõ các dòng thiết bị hội thảo này, chúng ta cần chú ý một số đặc chưng sau:

*TS-820TS-820RC

  • Hỗ trợ tối đa 64 máy

  • Không có chức năng bỏ phiếu. Chỉ có ân nút nhân nói và nút ưu tiên

  • Chế độ chống phản hồi âm 7 điểm

  • Có chức năng ghi âm (chí có trên TS-820RC) và hỗ trợ thẻ nhớ tới 32GB.

  • Chỉ có 1 ngôn ngữ.

  • Các chức năng cơ bản khác như: Ngõ vào Mic, Ngõ vào AUX, giới hạn số đại biểu phát biểu đồng thời, điều chỉnh âm lượng Mic, Test Mic...

*TS-920RC: Bao gồm đây đủ các chức năng của TS-820 và TS-920RC nhưng ở cấp cao hơn

  • Hỗ trợ tới 192 máy

  • Có chức năng bỏ phiếu và hiện thị kết quả bỏ phiếu trên bộ trung tâm\

  • Có phần mềm Miễn Phí, hiện thị thông tin thiêt bị, tỉ lệ bỏ phiếu, điều khiển camera..

  • Hai đường ngôn ngữ riêng biệt, được sử dụng trong các cuộc họp quốc tế.

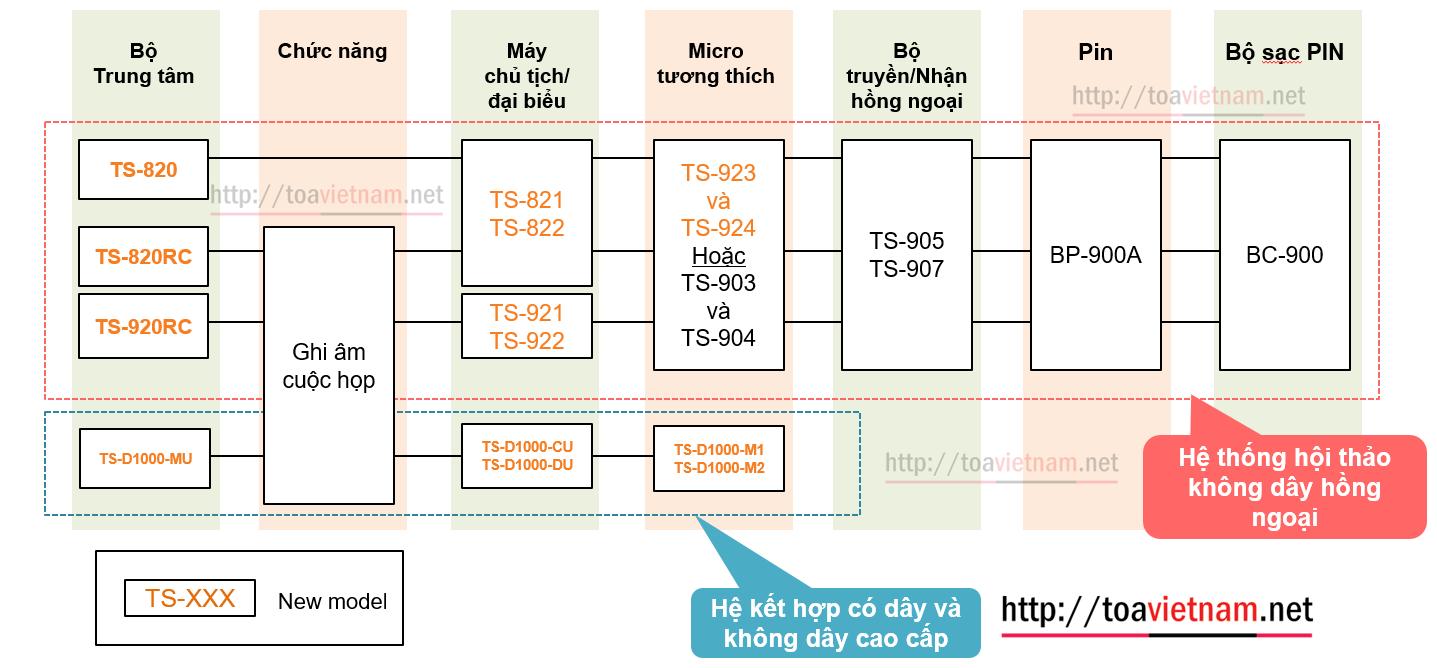

he thong TS-820, TS-920

Các chức năng chính trên bộ trung tâm TS-920

Hướng dẫn này cho TS-920RC, với hệ thống TS-820 và TS-820RC sẽ thiếu một số chức năng. Vui lòng đọc kỹ trong hướng dẫn sử dụng ở cuối bài viết

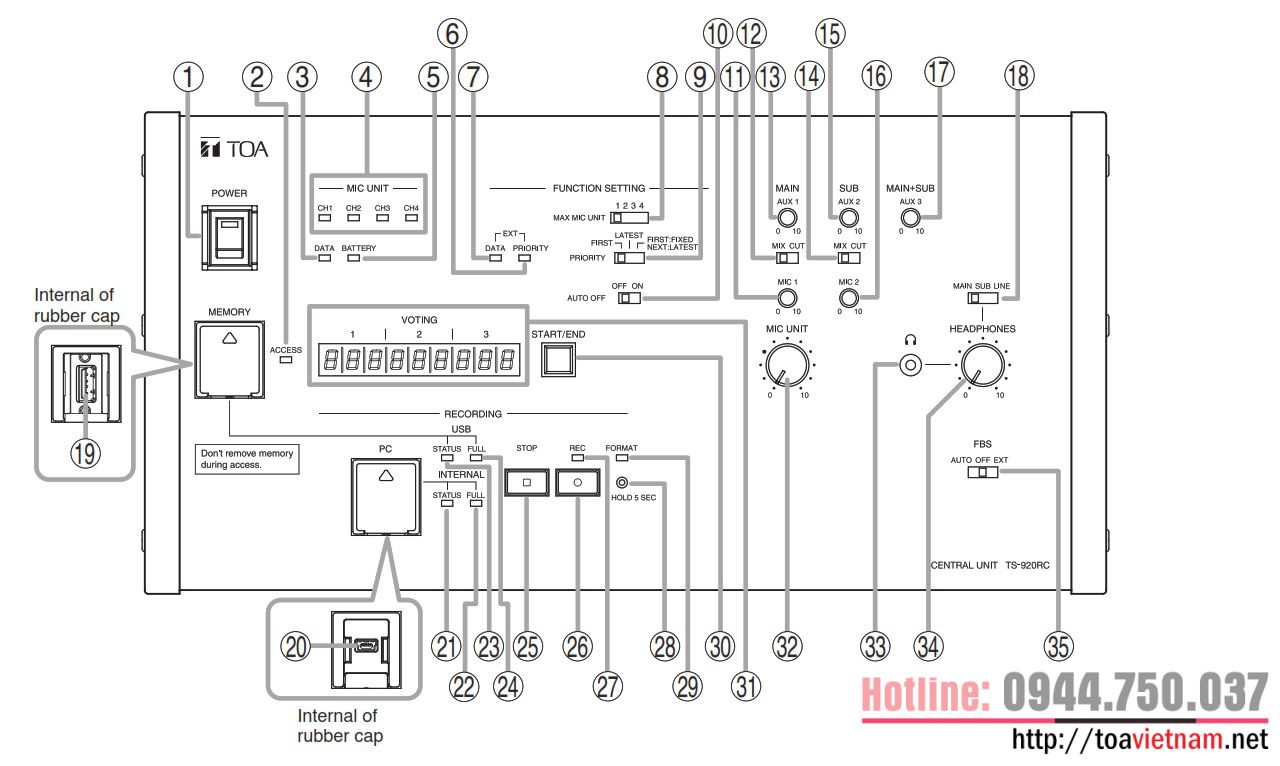

*Mặt trước TS-920RC


  • (1): Công tắc nguồn.

  • (2): Đèn báo trạng thái kết nối của USB.

  • (3): Đèn báo trạng thái truyền nhận tín hiệu.

  • (4): Trạng thái các kênh tín hiệu đang hoạt động. Max 4 kênh.

  • (5): Báo trạng thái PIN của các máy đại biểu/chủ tịch trong hệ thống.

  • (6), (7): Đèn báo chức năng điều khiển hệ thống từ phần mềm

  • (8), (9): Thiết lập số lượng Mic phát biểu và quyền thứ tự phát biểu trong hệ thống

  • (10): Thiết lập chế độ tự tắt máy chủ tịch/đại biểu không sử dụng trong 30s.

  • (11), (12), (13): Ngõ vào Mic 1 và thiết lập trạng thái cho Mic 1.

  • (14), (15), (16): Ngõ vào Mic 2 và thiết lập trạng thái cho Mic 2.

  • (18), (33), (34): Ngõ ra tai nghe và thiết lập trạng thái, điều chỉnh âm lượng ngõ ra tai nghe.

  • (19): Khe cắm thẻ nhớ USB (max 32GB).

  • (20): Cổng USB kết nối PC.

  • (21), (22): Trạng thái kết nối với PC.

  • (23), (24): Trạng thái kết nối của USB.

  • (26), (27), (28), (29): Cài đặt, thiết lập các chức năng của USB.

  • (30), (31): Điều hành và hiển thị kết quả bỏ phiếu.

  • (32): Điều chỉnh âm lượng của Mic phát biểu.

  • (35): Thiết lập chế độ chống phản hồi âm.

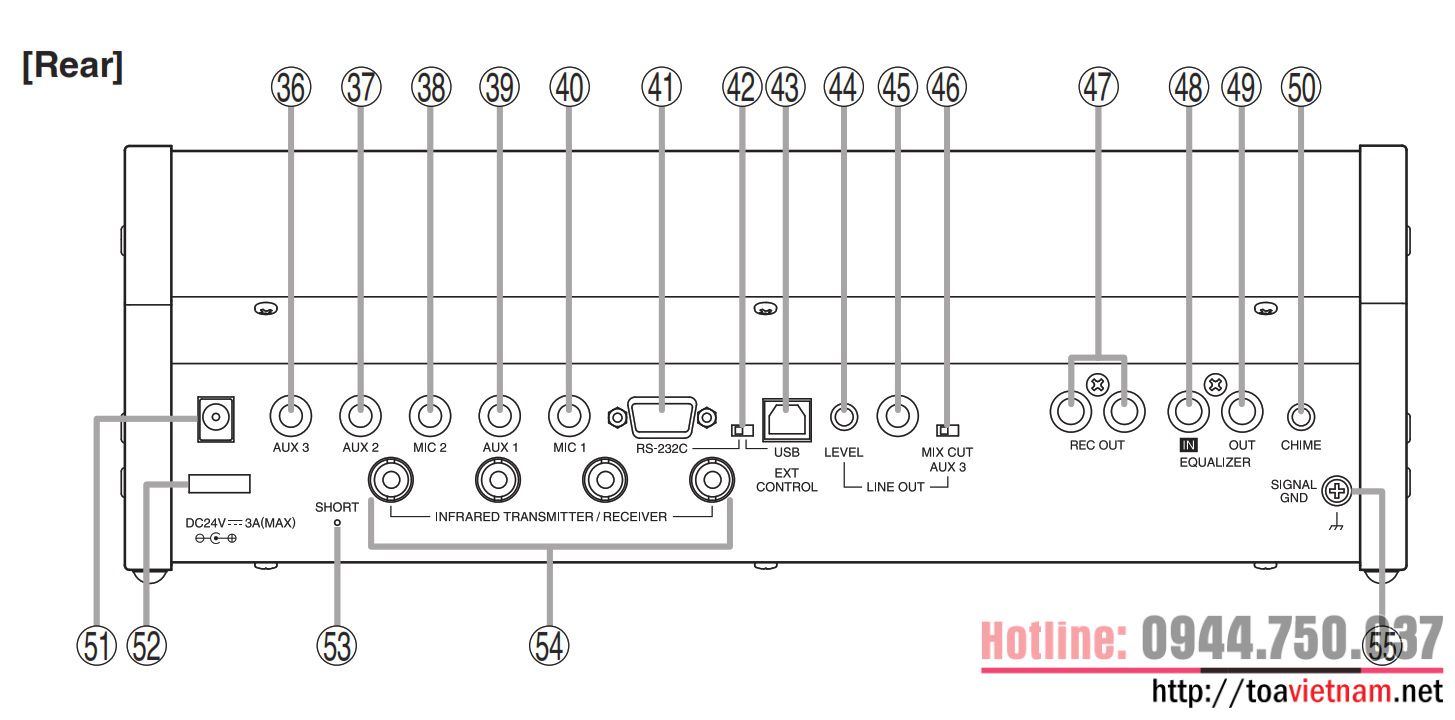

*Mặt sau TS-920RC



  • (36), (37), (39): Ngõ vào AUX cho đầu CD, PC,...

  • (38), (40): Ngõ vào MIC 1 và MIC 2

  • (41), (42), (43): Cổng RS-232 và USB để kết nối máy tính, dùng phần mềm điều khiển hệ thống hội thảo và được chọn thông qua switch gạt (42).

  • (44), (45): Ngõ ra mức LINE và Volume điều chỉnh âm lượng ra.

  • (46): Thiết lập trạng thái ngõ ra (44).

  • (47): Ngõ ra kết nối thiết bị ghi âm.

  • (48), (49): Ngõ vào/ra chỉnh EQ ngoài.

  • (50): Chỉnh âm lượng chuông khi ân nút Priority trên máy chủ tịch.

  • (51), (52): Cổng nguồn và chốt giữ dây

  • (53): Đèn báo trạng thái ngắn mạch của cáp.

  • (54): Cổng kết nối mắt hồng ngoại.

  • (55): Dây tiếp Mass.

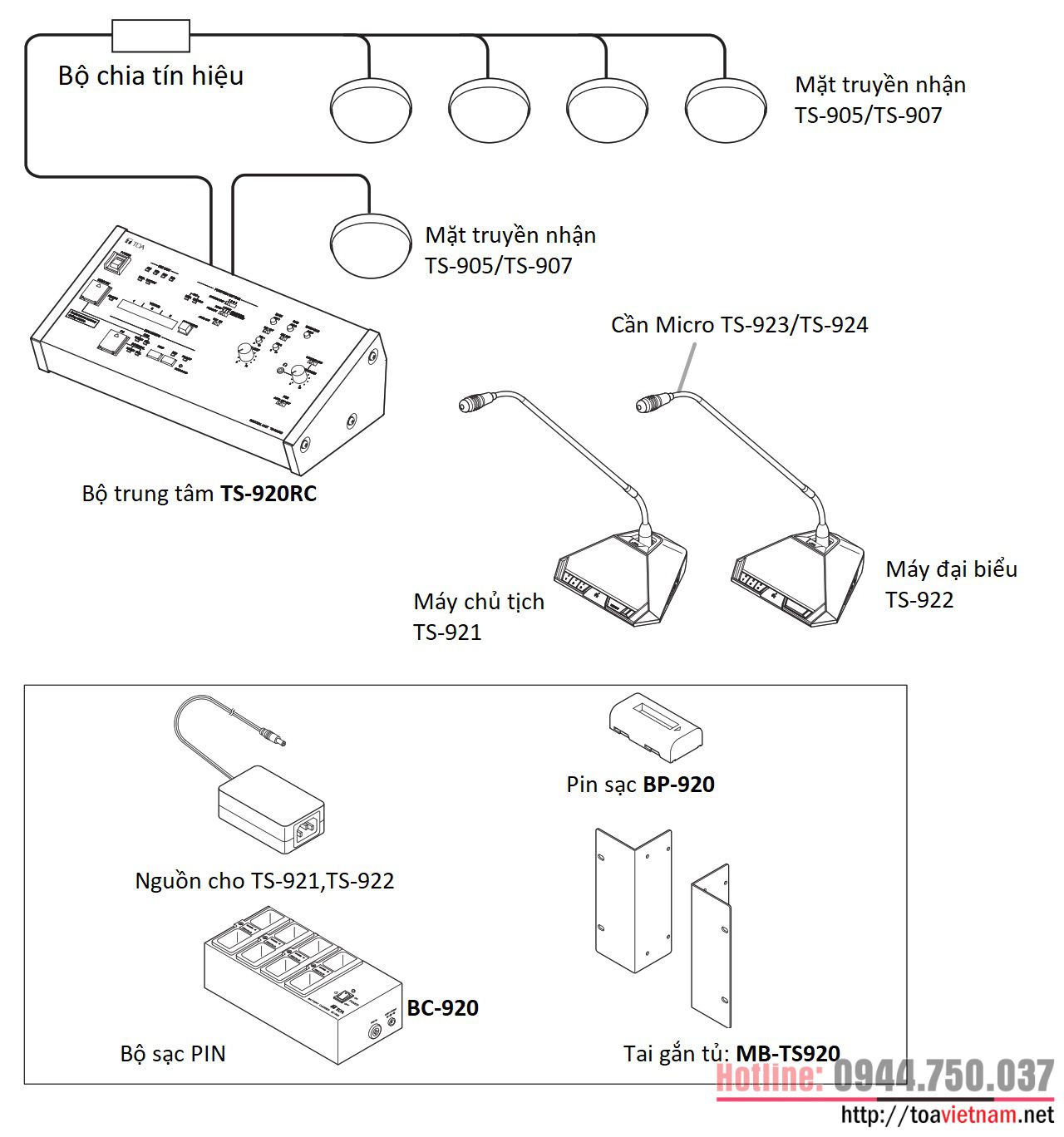

Sơ đồ kết nối tổng quan trong hệ thống hội thảo TS-920


Để biết thêm chi tiết, các bạn có thể download tài liệu hướng dẫn có trên theo link: https://toavietnam.net/282-bo-dieu-khien-trung-tam-toa-ts-920rc.html
