Cách sử dụng tăng âm TOA P-3248D-AS (480W) và TOA P-2240 (240W) để tăng công suất line loa trong một số trường hợp không đủ công suất hoặc công suất trong thiết kế bị thiếu.

DANH MỤC CHÍNH

• Tại sao phải cần tăng công suất cho zones
• Sơ đồ kết nối, tăng công suất zone bằng P-2240 và P-3248D-AS

Tại sao phải cần tăng công suất cho zones

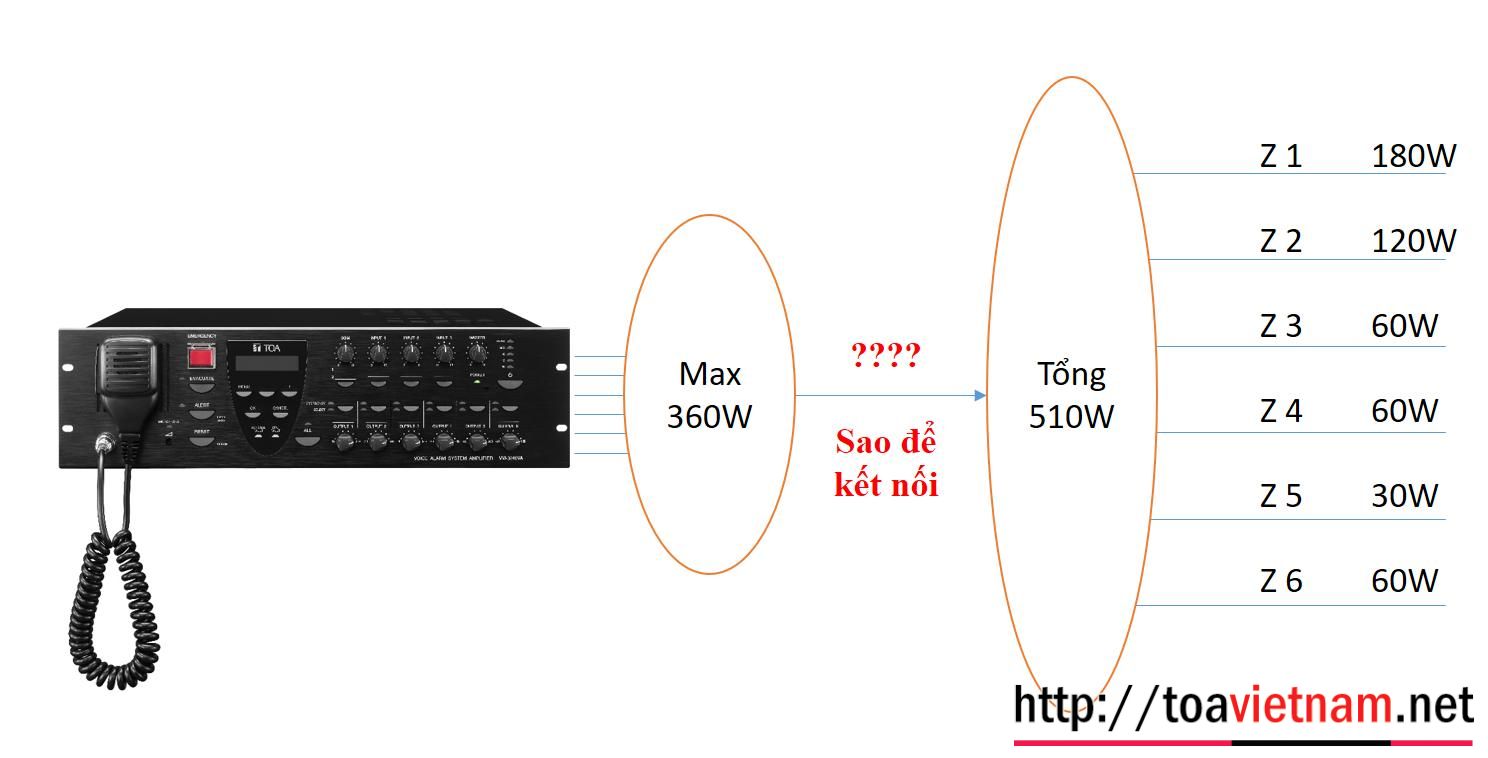

Như các bạn đã biết, hệ thống âm thanh thông báo của TOA, hệ VM-2000 và VM-3000 công suất cao nhất của 1 zone chỉ là 360W (với VM-3000 và cho 6 zones) và 240W  (với VM-2000 và cho 5 zones) , vậy trong trường hợp chúng ta có hệ 6 Zone mà công suất lớn hơn 360W (dùng VM-3000) hoặc 5 zones mà công suất 240W (dùng VM-2000) như trên thì phải làm như thế nào?

• Với hệ VM-3000, ta mua thêm 1 bộ VM-3360E và chia lại zone - Nhưng chi phí sẽ cao

• Với hệ VM-2000. Tương tự mua thêm VM-2120 hoặc VM-2240 nhưng thừa

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

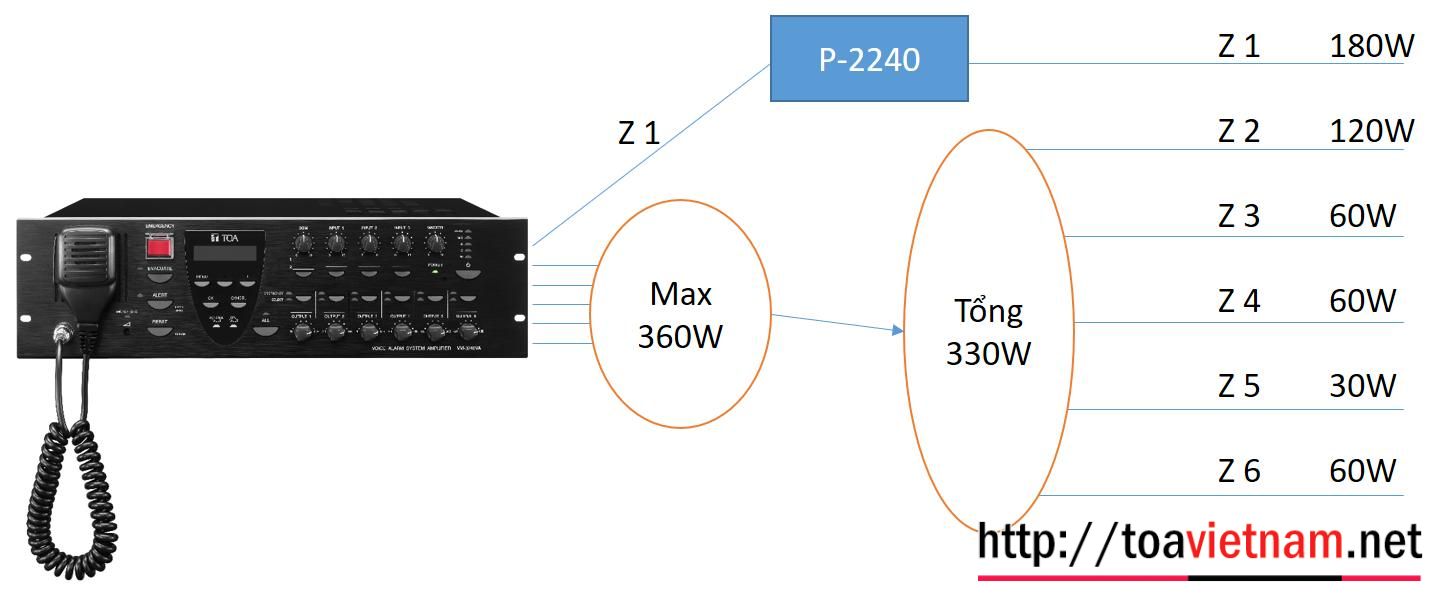

Thực ra, rất đơn giản, bạn chỉ việc sử dụng thêm P-3248D-AS (480W) hoặc P-2240 (240W) như hình bên dưới, là Zones đó sẽ tăng công suất và không ảnh hưởng đến công suất tổng của nguồn cũng như việc chọn vùng loa trên Remote Microphone RM-200M:

và giải pháp sẽ như sau:

Sơ đồ kết nối, tăng công suất zone bằng P-2240 và P-3248D-AS

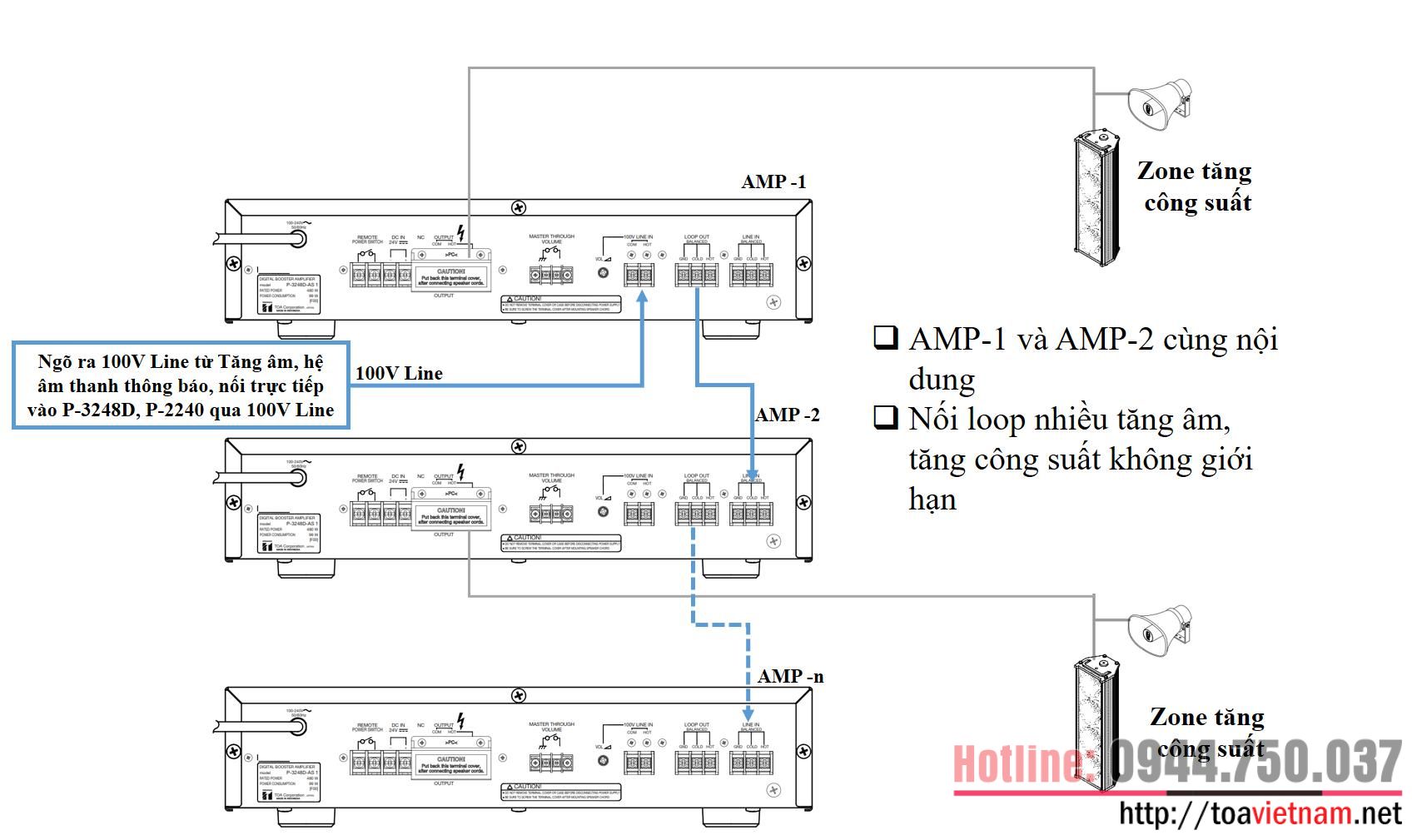

Sơ đồ kết nối chung: Ngõ ra 100V Line từ hệ thống PA đấu trực tiếp vào ngõ vào 100V line của P-2240 hoặc P-3248D-AS, và tùy thuộc vào dòng loa chúng ta sẽ đấu ngõ ra tương ứng - Loa trở kháng cao (Ngõ COM - 100V) và Loa trở kháng thấp (Ngõ COM - 4 Ω)

*Với P-2240

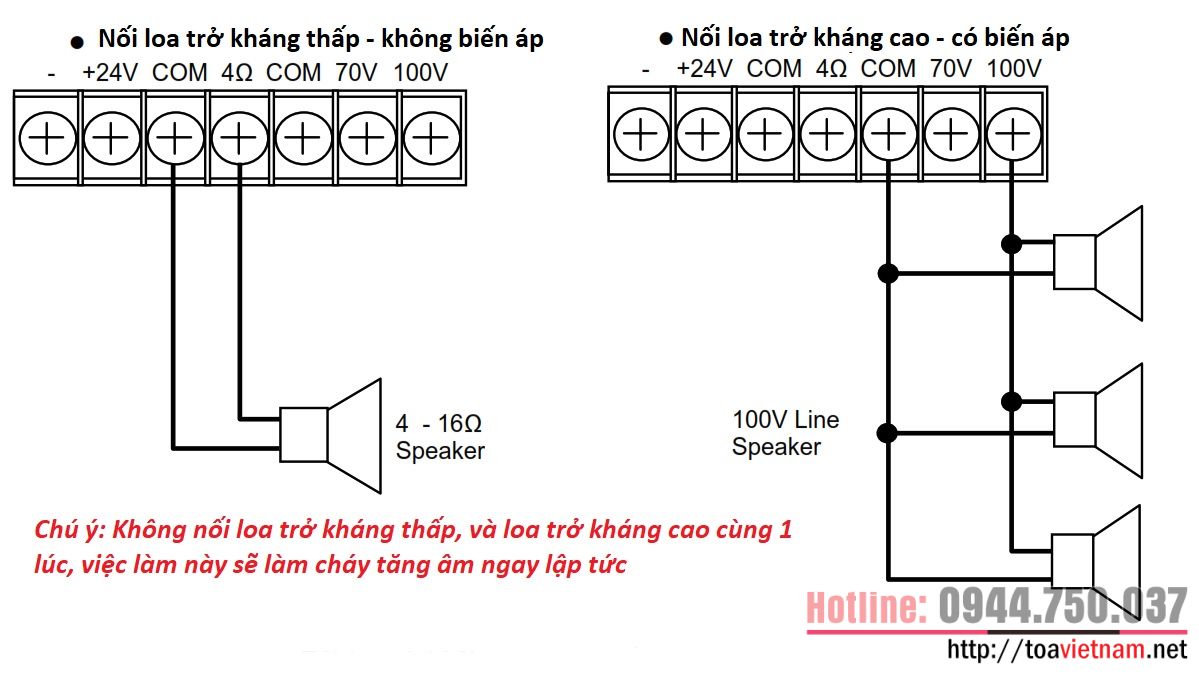

Sơ đồ kết nối loa vào P-2240

Chú ý: Không nối loa trở kháng thấp và loa trở kháng cao vào tăng âm P-2240 cùng lúc, điều này sẽ làm cháy tăng âm ngay lập tức

*P-3248D-AS

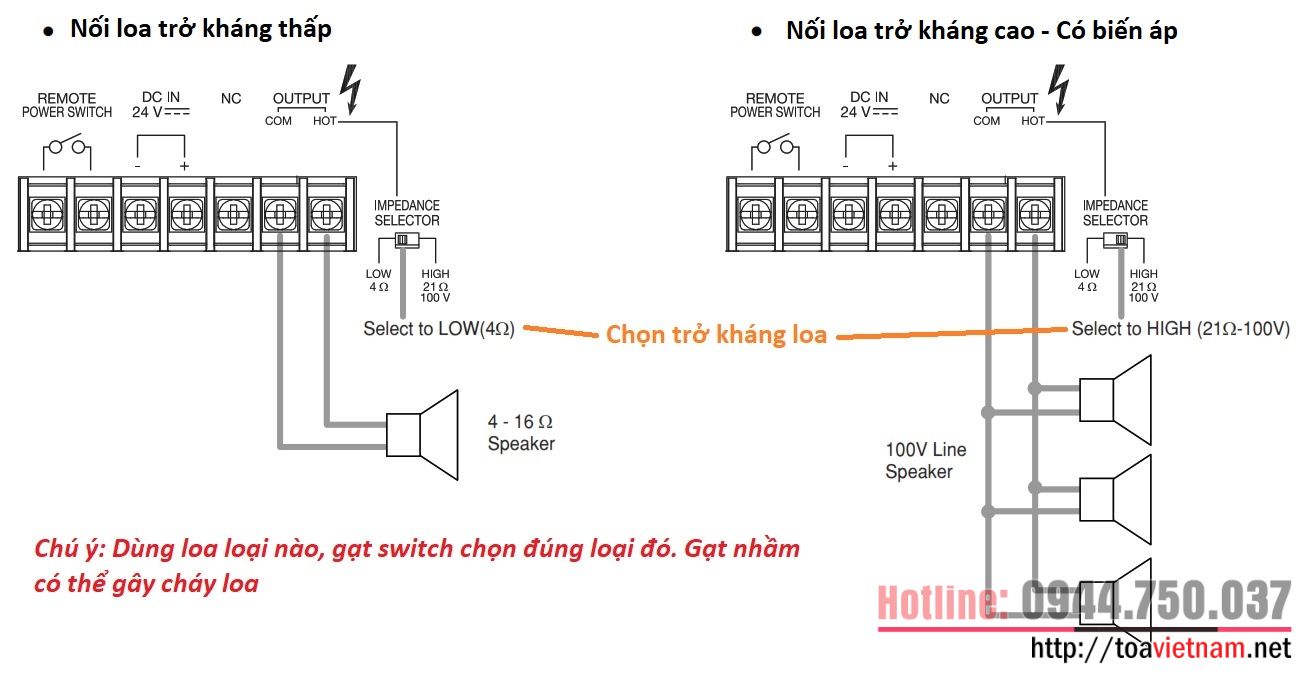

Sơ đồ kết nối loa vào P-3248D-AS.

Do dòng loa này dùng chung cổng ra, nên chúng ta cần chú ý gạt switch đúng loại trở kháng loa để tránh cháy loa
