Hướng dẫn lắp đặt hệ thống VM-3000

Nguồn: toavietnam.net - Cập nhật: 2021-11-10

Hướng dẫn lắp đặt hệ thống VM-3000 (VM-3360VA, VM-3240VA, VM-3360EVM-3240E) và một số lưu ý cần thiết khi lắp đặt.

Lap dat he thong Vm-3000

VM-3000 TOA là hệ thống âm thanh cảnh báo, di tản, thông báo chung theo kiểu All-in-one và đạt tiêu chuẩn EN-64 của Liên Minh Châu Âu. Nên thiết bị có chất lượng rất cao và hoạt động vô cùng ổn định. Rất phù hợp cho các ứng dụng trong nhà máy, toà nhà văn phòng, chung cư, ngân hàng, kho bạc do có các đặc tính cơ bản như sau:

  • Có 4 models và được chia thành hai loại: Model master (VM-3360VA: 360WVM-3240VA: 240W) và models sub (VM-3360E: 360W và VM-3240E: 240W)

  • Mỗi model hỗ trợ tối đa 6 Zones và công suất tối đa 1 zone bằng công suất tăng âm

  • Trong 1 hệ thống, có thể nối lẫn model 360W và 240W. Nhưng chỉ có 1 model là nhóm Master

  • Hỗ trợ 1 Master + 9 subs. Tổng số Zones = 60 Zones.

  • Từ Zones thứ 7, chúng ta cần phải sử dụng thêm 1 bộ VM-3360E hoặc VM-3240E. Tự động nhận Sub, không cần gạt ID như VM-2000.

  • Hỗ trợ 04 bàn gọi chọn vùng từ xa, RM-200M. Tối đã 800m chiều dài cáp cho cả 4 bàn gọi RM-200M.

  • Hỗ trợ tối đa 04 Bàn phím mở rộng RM-210 / bộ RM-200M

  • Có sẵn 6 bản tin trong bộ Master để sử dụng trong thông báo khẩn cấp hoặc thông báo chung.

  • Có phần mềm nhóm Zones, phân vùng Zone loa chuyên dụng trên máy tính

  • Có thể cấu hình sự kiện cho contact in/out

  • Báo cháy nhóm vùng, hoặc toàn bộ vùng (lập trình bằng máy tính)

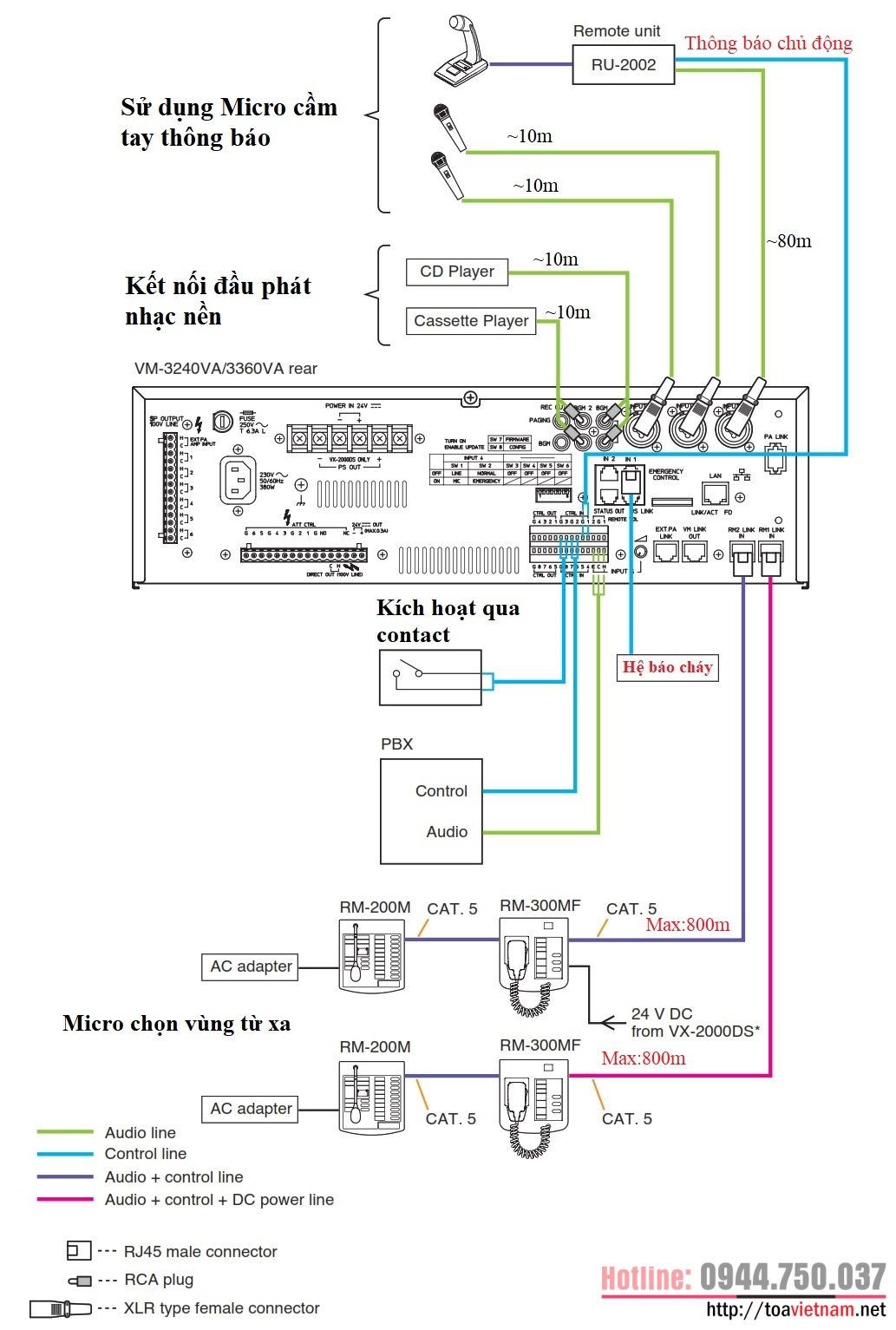

Sơ đồ đấu nối cơ bản của hệ thống như sau:

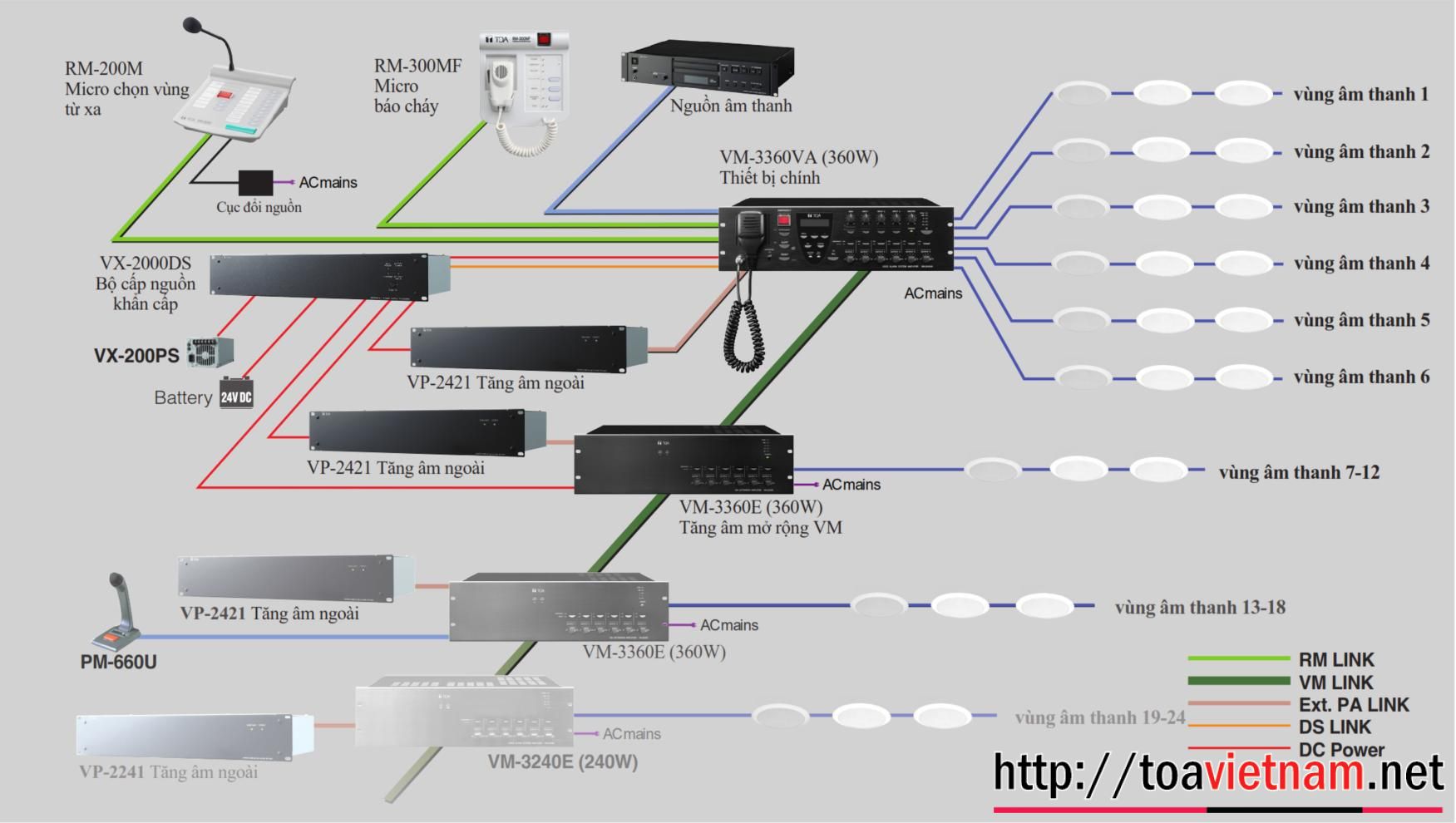

Hệ VM-3000, sơ đồ

1- Kết nối thiết bị ngoại vi

Sơ đồ đấu nối các thiết bị ngoại vi như đầu CD player, Micro để bàn hay Micro chọn vùng từ xa, Micro báo cháy vào hệ thống VM-3000, lưu ý:

  • Với Micro không dây, nếu thiết bị đặt tại tủ máy nên sử dụng các loại Micro có cài như PM-222 hoặc PM-222D

  • Đầu CD hoặc các thiết bị phát nhạc có thể nối vào BGM1 và BGM 2, và phải chọn nguồn nhạc bằng cài đặt của VM-3360VA, VM-3240VA

  • RM-200M hay RM-300F thì cắm đúng vào chân RM Link và lưu ý khai báo ID + khai báo vị trí đúng trên phần mềm. Chiều dài cáp tối đa là 800m cho một cổng. Và nếu nối quá 200m theo chúng tôi các bạn không nên dùng cáp CAT 5 mà thay bằng cáp AWG 20-22 với 4 pair để đảm bảo tín hiệu

  • Kết nối báo cháy dạng Dry-contact. Với VM-3000 có thể kết nối nhiều contact vào để báo cháy riêng từng khu vực và cài hoàn toàn bằng phần mềm


2- Kết nối với dây loa

Với mỗi bộ VM-3360VA, VM-3240VA, VM-3360E hay VM-3240E thì đều có 6 ngõ ra tương ứng. Chúng ta nối 6 ngõ ra tương ứng với 6 zone loa và công suất không được vượt quá công suất tăng âm max 360W hay 240W.

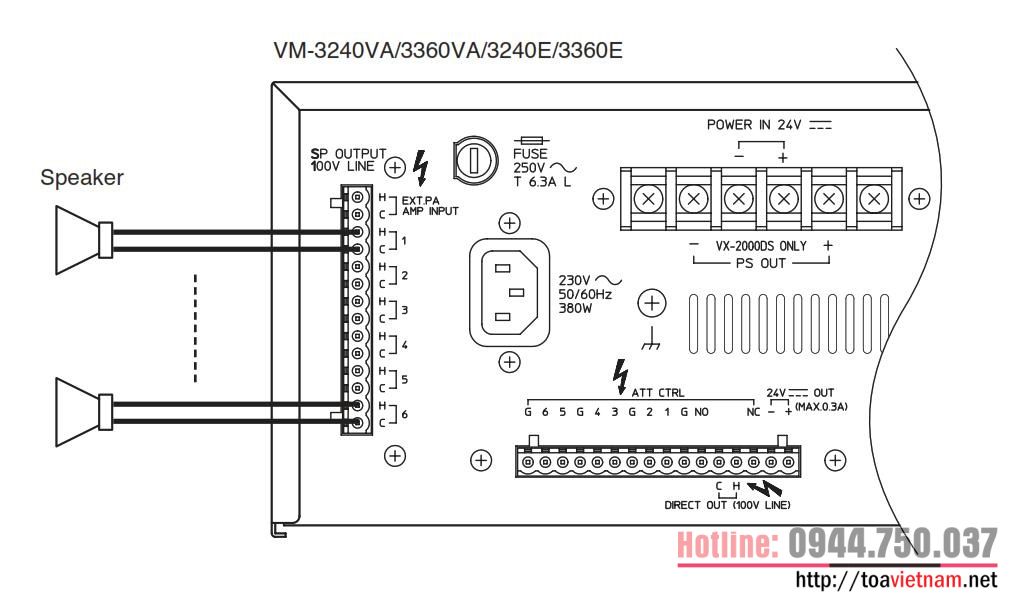

Noi-loa-cho-VM-3360VA-VM-3360E-VM-3240VA-va-VM-3240E

Tips:

  • Ngõ ra 3,4,5,6 không được quá 120W. Nếu lỡ đặt Zone 3-4 có công suất > 120W thì chúng ta vẫn cứ nối vào ngõ ra 1, 2 sau đó chỉ cần cài đặt trên phần mềm là được.

  • Các loa đấu song song. Dây đen (HOT của loa) đấu vào chân H của tăng âm, Dây trắng (COLD của loa) đấu vào chân C của tăng âm

  • Đo trở khảng của từng zones và tổng cả 6 zones để đảm bảo công suất không vượt quá tăng âm. Vượt có thể bị cháy tăng âm.

  • Giả sử 1 zones có công suất lớn thì chúng ta có thể sử cụng thêm tăng âm mở rộng công suất như  P-3248D-AS (480W) hoặc  P-2240 (240W) nối trực tiếp ngõ ra. khi đó công suất chịu của tăng âm chỉ là các zones còn lại (không tính vào các Zones nối với tăng âm mở rộng công suất). Tham khảo thêm bài viết: https://toavietnam.net/article-96-huong-dan-tang-cong-suat-zone-bang-p-2240-va-p-3248d.html

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

3- Kết nối giữa bộ Master và Slave trong hệ âm thanh thông báo VM-3000

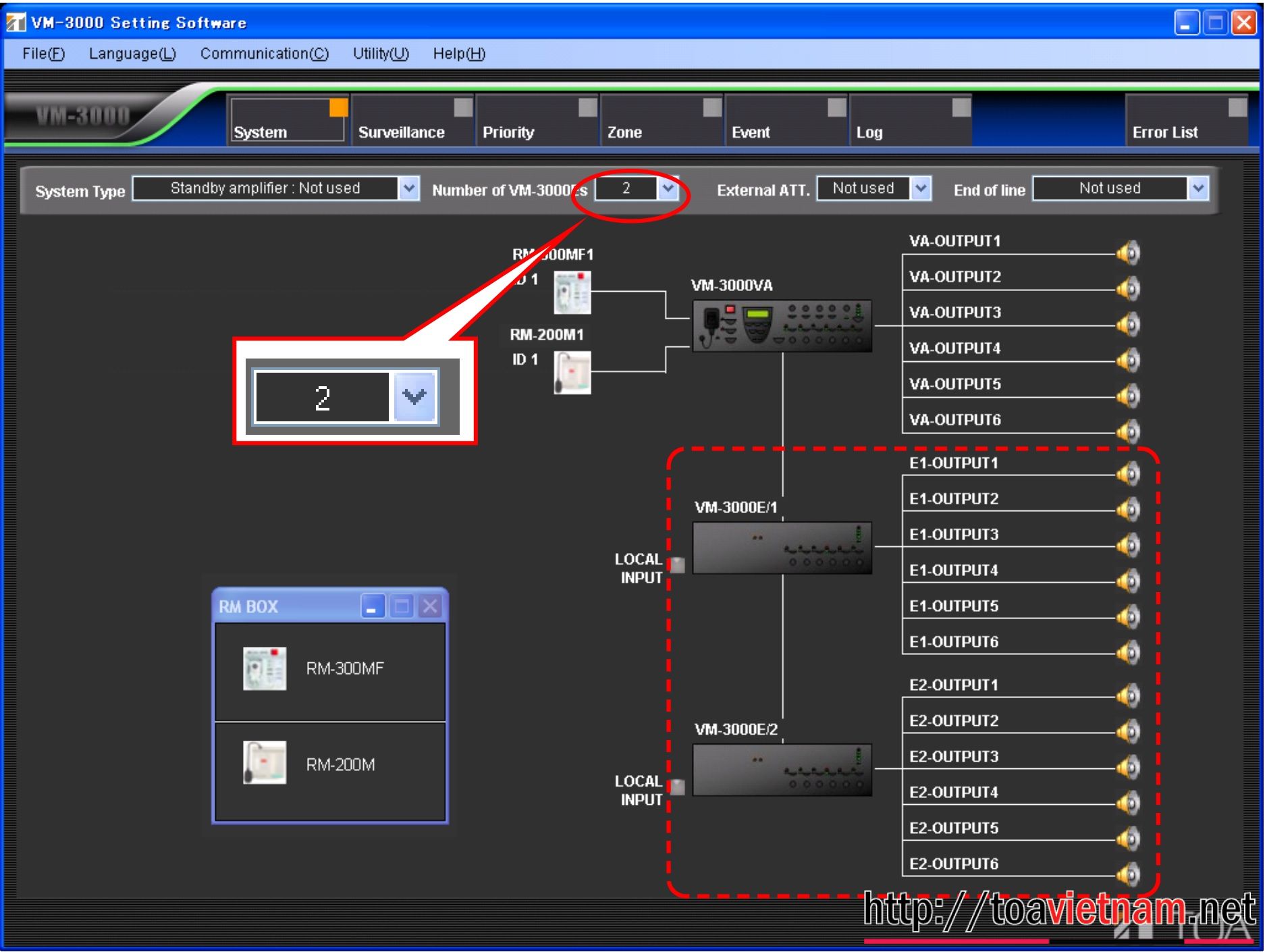

4- Giao diện phần mềm

Cấu hình cụ thể phần mềm, mời bạn tham khảo thêm link sau: https://toavietnam.net/article-194-video-huong-dan-chi-tiet-cai-dat-cau-hinh-phan-mem-vm-3000.html

phần mêm VM-3000

Để biết thêm chi tiết, các bạn nên đọc tài liệu chi tiết chúng tôi upload kèm sản phẩm. Vui lòng kiểm tra user-manual.  https://toavietnam.net/article-66-huong-dan-tim-tai-lieu-toa-chinh-hang.html
