Hướng dẫn cài đặt, sử dụng bộ hẹn giờ TOA TT-104B và một số lưu ý khi lắp đặt.

TT-104B là dòng sản phẩm chuyên dụng của TOA về việc hẹn giờ phát bản tin tự động, và hiện tại sản phẩm đã ngừng sản xuất và thay thế bằng dòng TT-208-AS mới với nhiều ưu việt hơn.

Trong bài viết này, chúng tôi sẽ mô tả đơn giản các chức năng của TT-104 để các bạn hiểu, việc lắp đặt TT-208-AS về nguyên lý tương tự như TT-104B.

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

DANH MỤC CHÍNH

• 1. Mô tả chức năng phím ấn và ngõ kết nối trên TT-104
• 2. Hướng dẫn cài TT-104
• Cài đặt chế độ ngày giờ hiện tại
• Cài đặt chế độ hẹn giờ
• Kiểm tra chế độ cài đặt
• Xóa chế độ cài đặt
• Video hướng dẫn cài đặt TT-104

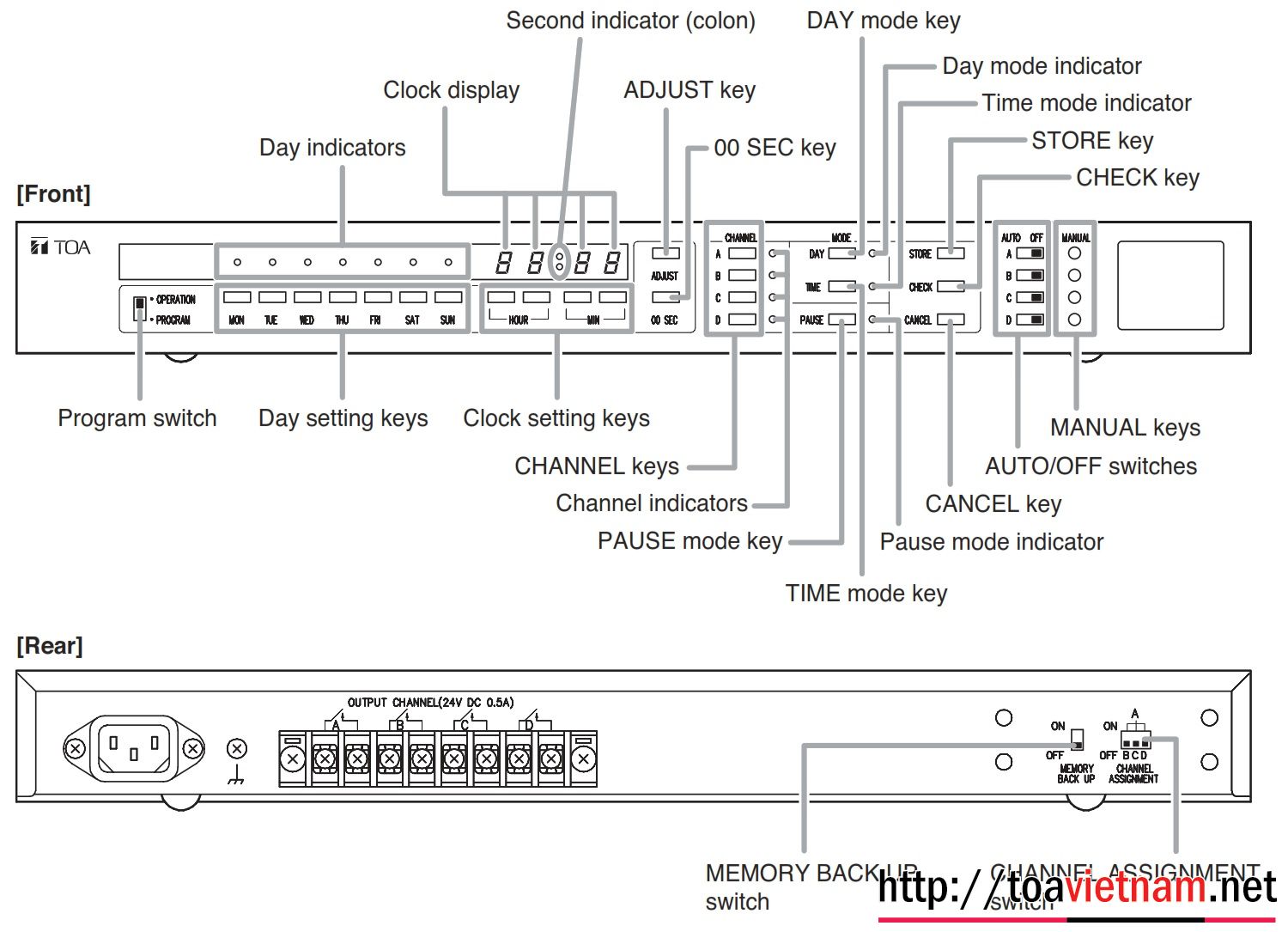

1. Mô tả chức năng phím ấn và ngõ kết nối trên TT-104

1. Swich chuyển chế độ hoạt động –cài đặt(PROGRAM-OPERATION)

2. Đèn báo ngày trong tuần(từ thứ 2 đến chủ nhật)

3. Bảng điều chỉnh giờ/phút(24 giờ)

4. Nút cài đặt giờ/phút

5. Nút điều chỉnh chế độ 0 giây

6. Nút lựa chọn kênh vào(4 kênh A,B,C,D)

7. Nút chọn ngày

8. Nút tạm ngừng hoạt động

9. Nút chọn giờ

10. Nút ghi nhớ ngày/giờ

11. Nút xóa chế độ cài đặt

12. Nút kiểm tra chế độ cài đặt

13. Swich chuyển chế độ hoạt động/tắt

14. Ngõ kiểm tra bằng tay

15. Bảng ghi chú

16. Ngõ vào nguồn điện AC 220V

17. Ngõ nối đất

18. Ngõ ra điều khiển thiết bị ngoài(bộ ghi-phát tin nhắn)

19. Swich tắt/mở nguồn pin(lưu cài đặt khi mất điện-100 giờ)

20. Swich cài đặt kênh hoạt động

2. Hướng dẫn cài TT-104

Cài đặt chế độ ngày giờ hiện tại

• Gạt switch về vị trí OPERATION

• Một tay nhấn nút ADJUST và một tay nhấn tiếp nút chọn ngày: MON,… SUN sau đó nhấn nút chọn giờ và phút:HOUR,MIN bỏ cả hai tay sau khi ñã kết thúc(nhấn đồng thời cả hai tay-khi thao tác đúng máy sẽ ngưng tiếng bíp bíp và đèn ngày, giờ sẽ báo sáng).

• Cài đặt switch MEMORY BACKUP ở mặt sau máy về vị trí ON(Lưu ý nếu không cài đặt switch, khi mất nguồn điện máy sẽ trở về trạng thái ban đầu)

Cài đặt chế độ hẹn giờ

• Gạt switch từ vị trí OPERATION đến vị trí PROGRAM

• Nhấn nút chọn kênh A,B,C hoặc D

• Nhấn nút chọn ngày(DAY) MON,....,SUN để chọn ngày cần thông báo

• Nhấn nút STORE để ghi nhớ

• Nhấn nút chọn giờ(TIME) để chọn thời gian cần thông báo

• Sử dụng các nút HOUR và MIN để cài đặt giờ và phút trong ngày

• Nhấn nút STORE để ghi nhớ

• Tiếp tục các bước chọn giờ và phút để cài các giờ khác nhau trong ngày(lưu ý sau các bước chọn giờ phải bấm STORE để ghi nhớ)

• Gạt switch từ vị trí PROGRAM trở về OPERATION để kết thúc cài đặt

Kiểm tra chế độ cài đặt

• Gạt switch từ vị trí OPERATION đến vị trí PROGRAM

• Nhấn nút chọn kênh A,B,C hoặc D cần kiểm tra

• Nhấn nút chọn ngày(DAY) kiểm tra các ngày trong tuần

• Nhấn nút CHECK để kiểm tra ngày

• Nhấn nút chọn giờ(TIME) để kiểm tra giờ

• Nhấn nút CHECK để kiểm tra các giờ đã cài đặt

• Tiếp tục nhấn CHECK để kiểm tra các giờ trong ngày đến khi màn hình hiện chữ END

• Gạt switch từ vị trí PROGRAM trở về OPERATION để kết thúc

Xóa chế độ cài đặt

• Gạt switch từ vị trí OPERATION đến vị trí PROGRAM

• Nhấn phím chọn kênh A,B,C hoặc D cần xóa

• Nhấn nút chọn ngày(DAY) MON,….SUN ñể chọn các ngày trong tuần

• Nhấn nút chọn giờ(TIME) để xóa

• Nhấn nút CHECK để kiểm tra các giờ đã cài đặt

• Nhấn nút CANCEL để xóa các giờ cần xóa

• Tiếp tục nhấn CHECK để kiểm tra lại các giờ trong ngày đến khi màn hình hiện chữ END

• Gạt switch từ vị trí PROGRAM trở về OPERATION để kết thúc

Video hướng dẫn cài đặt TT-104

Trên chỉ là những hướng dẫn cơ bản để biết thêm chi tiết và được hỗ trợ trực tiếp, vui lòng liên hệ chúng tôi theo số: 0944750037 (Zalo, imessage) - mọi đơn hàng mua tại https://toavietnam.net/  đều được hỗ trợ online miễn phí
