Hướng dẫn lắp đặt sử dụng A-3606D, A-3612D, A-3624D, A-3648D

toavietnam.net / 2020-09-09

Trong bài viết này, chúng tôi sẽ hướng dẫn bạn cách lắp đặt và sử dụng âm dòng A-3600D (A-3506D (60W)A-3612D (120W)A-3624D (240W)A-3648D (480W) )

Để có thể sử dụng và lắp đặt đúng, bạn cần phải hiểu chức năng của từng phím, đèn tín hiệu của dòng A-3600D như sau:

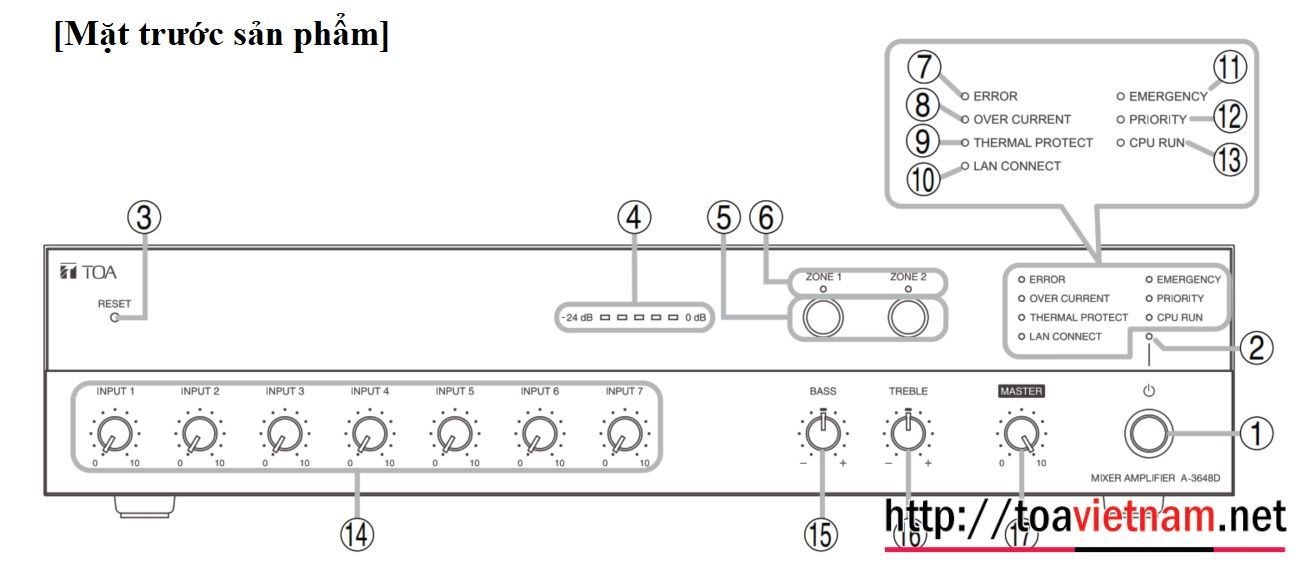

mặt trước A-3606D, A-3612D, A-3624D, A-3648D

(1) : Nguồn điện - Thiết bị chỉ hoạt động khi nguồn điện này được ấn hoặc kích hoạt từ xa

(2): Đèn báo trạng thái nguồn

(3): Reset thiết bị về mặc định - ấn phím phía trong trong 1s

(4): Đèn báo mức tín hiệu âm thanh

(5): Nút chọn Zone 1 và Zone 2.

(6): Đèn báo trạng thái Zone 1, Zone 2 (sáng là đang được chọn).

(7), (8), (9), (10), (11), (12): Đèn báo trạng thái hoạt động của tăng âm

(14): Núm điều chỉnh âm lượng ngõ vào từ Input 1  tới Input 7

(15),(16): Điều chỉnh Bass, treble

(17): Điều chỉnh âm lượng tổng.

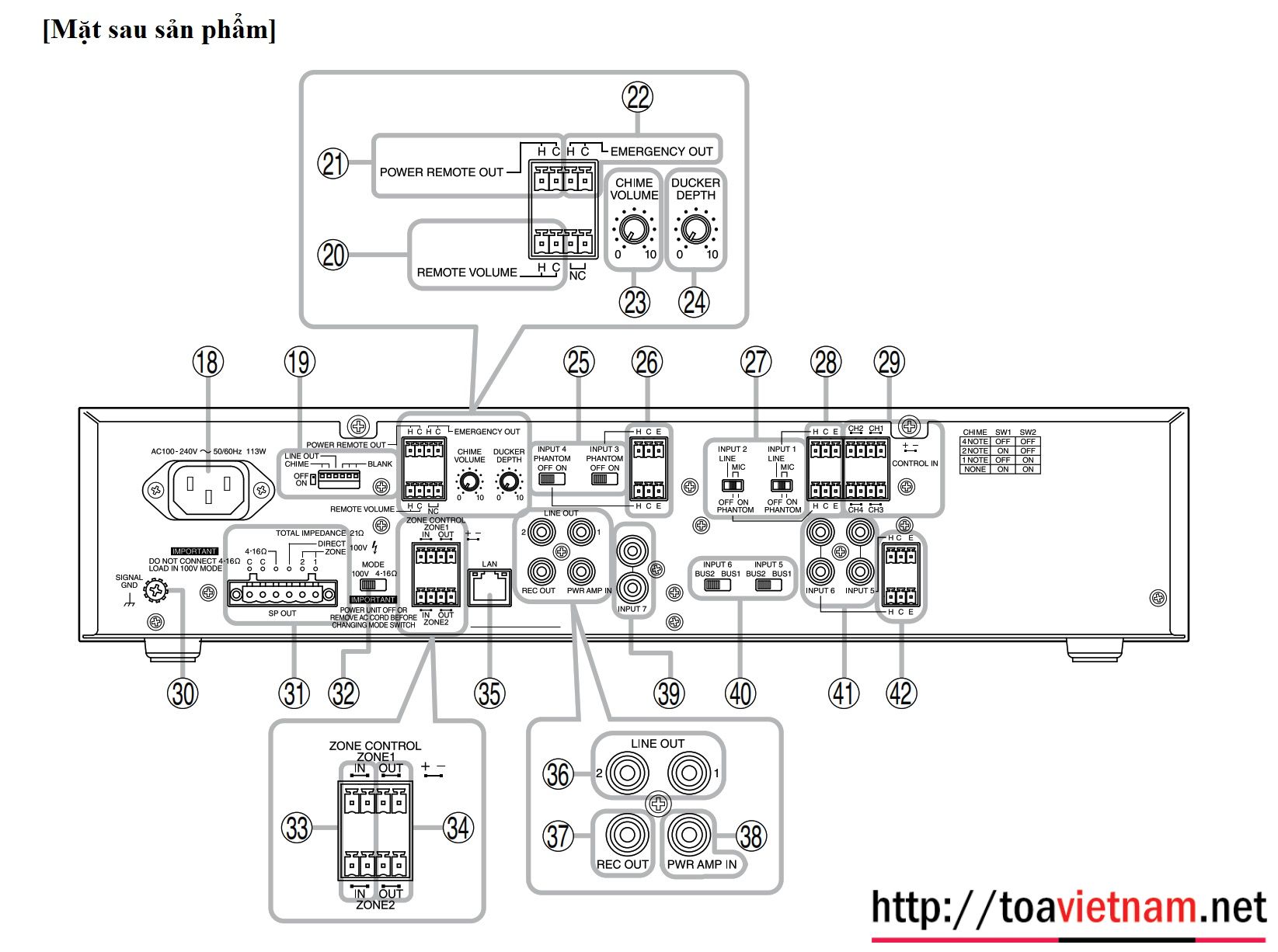

mặt sau A-3606D, A-3612D, A-3624D, A-3648D

(18): Nguồn điện

(19): Phím chỉnh chức năng

(20): Chỉnh âm lượng từ xa

(21): Bật/Tắt tăng âm từ thiết bị ngoại vi

(22):Ngõ ra khẩn cấp

(23),(24): Chỉnh âm lượng chime, ducker..

(25), (26): Thiết lập nguồn phantom và ngõ input 3, input 4

(27), (28): Thiết lập nguồn phantom và ngõ input 2, input 2

(29): Ngõ là điều khiển 1,2,3,4

(30): Nối Mass chống nhiễu

(31): Ngõ ra loa trở kháng cao (100V Line) và trở kháng thấp (4-16Ω)

(32): Chọn chức năng loa trở kháng cao hay trở kháng thấp

(33): Chọn zones phát bằng ngõ vào điều khiển

(35): Cổng PJ-45 kết nối với mạng LAN để cấu hình, điều khiển

(36): Ngõ ra mức Line

(37): Ngõ ra Ghi âm

(38): Ngõ vào PWR AMP

(39): Ngõ vào RCA

(40), (41), (42): Thiết lấp BUS cho ngõ vào input 5, input 6 và ngõ vào inpu 5, input 6
