Hướng dẫn sử dụng, lắp đặt máy đại biểu TS-922

Nguồn: toavietnam.net - Cập nhật: 2021-01-26

TOA TS-922 là máy đại biểu trong hệ thống hội thảo không dây hồng ngoại kỹ thuật số TS-920 của TOA. Để sử dụng thiết bị, chúng ta cần lưu ý:

  • Thiết bị được sử dụng trong hệ thống TS-920RC (có thế dùng trong TS-820TS-820RC nhưng các tính năng vote sẽ không có tác dụng)

  • Thiết bị trang bị sẵn 03 phím để bổ phiếu tương ứng với: Đồng ý, không bỏ phiếu và không đồng ý. Sẽ có kết quả hiện trên bộ trung tâm TS-920RC

  • Thiết bị sử dụng kèm với Micro cần tiêu chuẩn TS-923, Micro cần dài TS-924 và có thể sử dụng các cần trước đó như TS-903TS-904 . Lưu ý, Micro TS-923, TS-924 cho độ nhạy tốt hơn.

  • Máy đại biểu: TS-922  (tối đa 192 máy chủ tịch/đại biểu trên 01 bộ TS-920RC và không mở rộng thêm)

  • Máy chủ tịch: TS-921 (chỉ nên sử dụng 1-3 máy chủ tịch trong một hệ thống vì lý do điều hành)

  • Thiết bị không dây nên không cần dây dẫn, nhưng chúng ta cần phải sử dụng thêm PIN BP-900A hoặc adapter ngoài AD-0910, bộ sạc PIN BC-900 hoặc BC-920, mắt nhận hồng ngoại TS-905 (cho phòng họp có trần thấp) và TS-907(cho phòng họp có trần cao)

  • Sơ đồ chung hệ thống TS-820, TS-820RC, vui tham khảo thêm bài viết :https://toavietnam.net/article-75-huong-dan-su-dung-ts-820-ts-820rc-va-ts-920rc.html

Sơ đồ hệ TS-920RC

Mô tả chi tiết chức năng:

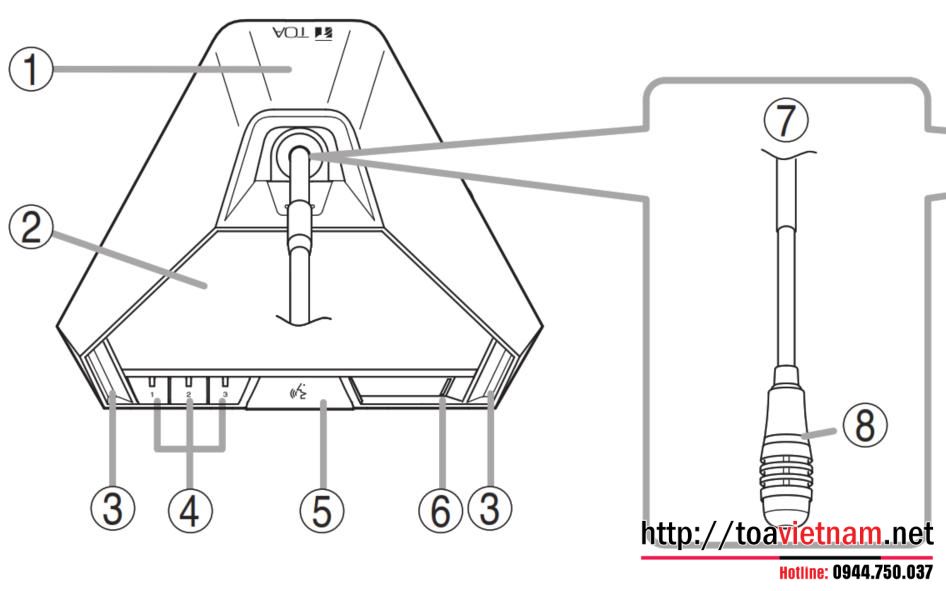

TS-922 mặt trước

(1): Vị trí mắt hồng ngoại: ko được chắn, che bất cứ gì giữa mắt hồng ngoại trên mặt thiết bị và trên trần

(2): Loa tích hợp sẵn bên trong, dùng để nghe nội dung từ máy chủ tịch/đại biểu khác

(3): Đèn báo trang thái Micro sử dụng (sáng liên tục) và trạng thái năng lượng của PIN (khi PIN yếu sẽ nhấp nháy)

(4): Phím ấn bỏ phiếu

(5)Phím ấn nói

(6): Báo nguồn. Sáng nhấp nháy khi PIN yếu hoặc giao tiếp với bộ trung tâm có vấn đề

(7): Cần Micro

(8): Đèn báo trạng thái phát biểu. Sáng liên tục khi máy được kích hoạt và sáng nhấp nháy nếu giao tiếp với bộ trung tâm có vấn đề

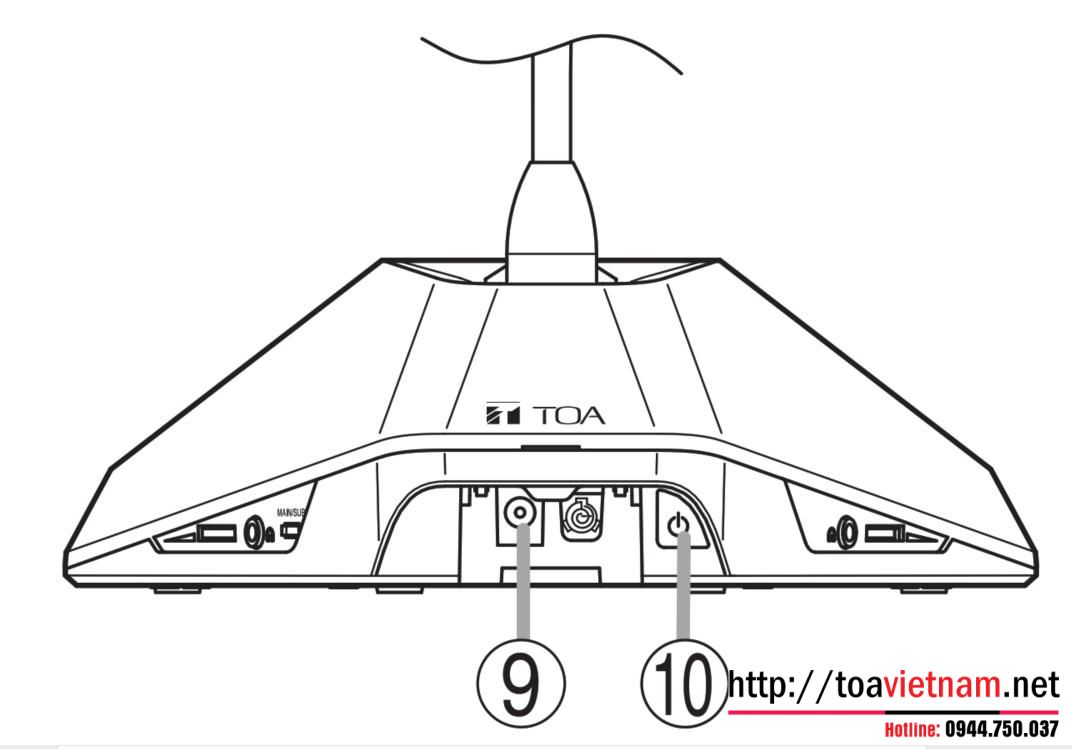

TS-922 mặt sau

(9): Nguồn vào cho Adapter - nếu ko dùng PIN

(10): Công tắc bật nguồn thiết bị.

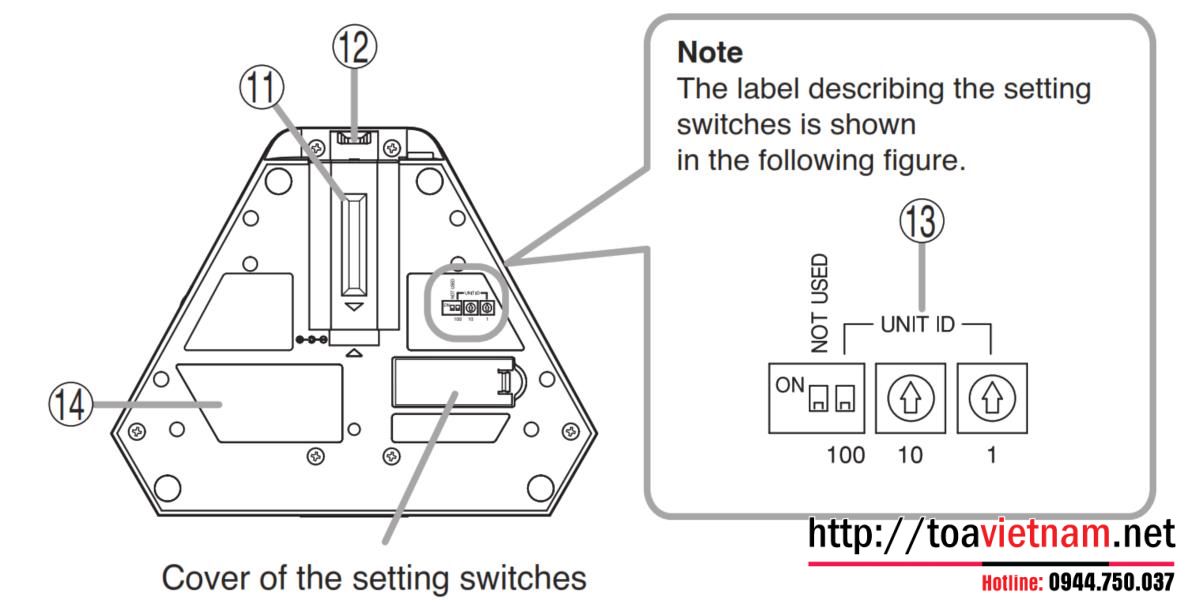

TS-922 mặt đáy

(11): Vị trí lắp đặt PIN BP-900A

(12): Khoá PIN khỏi rơi, muốn tháo PIN vui lòng ấn vào

(13): Cài đặt ID cho thiết bị theo hàm số cơ số 10

(14): Model, series

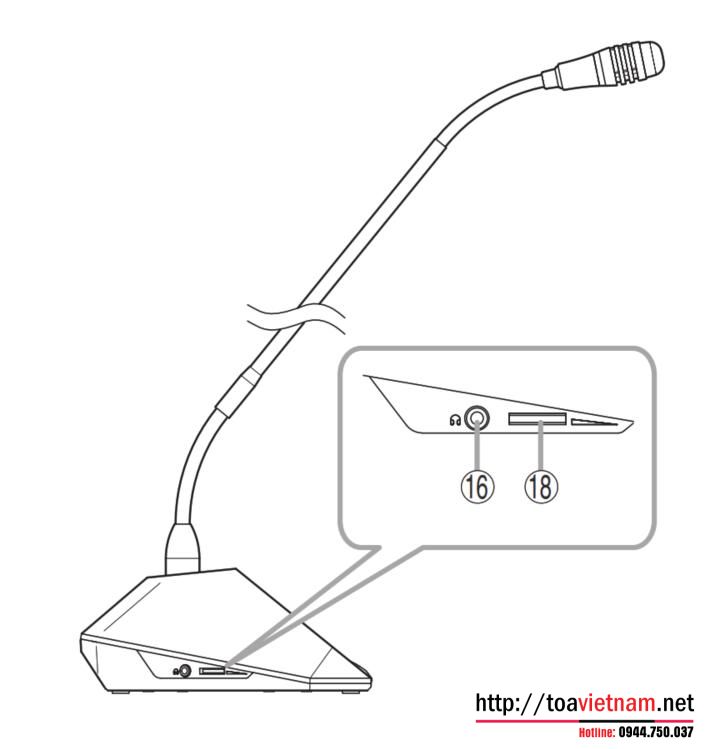

TS-920 nhìn bên trai

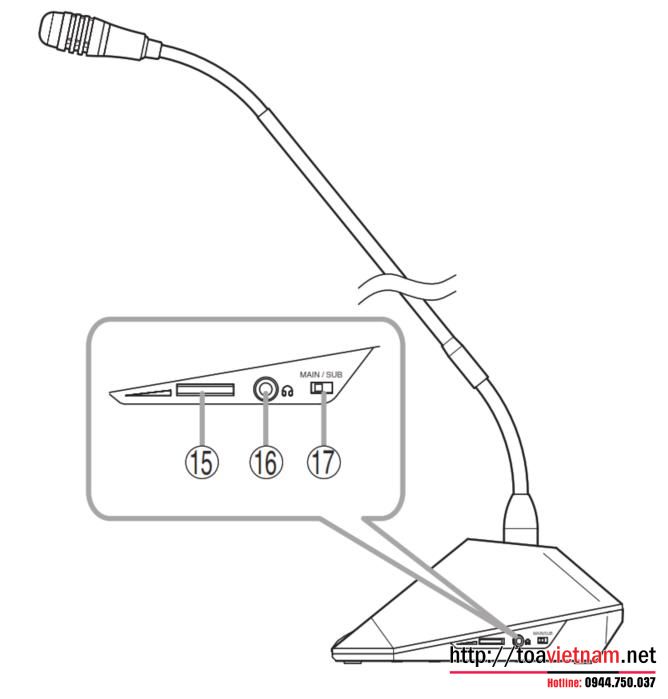

TS-922 bên phải

(15): Chỉnh âm lượng loa tích hợp và tai nghe bên phải

(16): Giắc cắm tai nghe

(17): Xác định ngôn ngữ muốn nghe main/sub

(18): Chỉnh âm lượng tai nghe bên trái

Để biết thêm chi tiết, vui lòng liên hệ với chúng tôi theo số hotline 094.475.00.37

Mọi đơn hàng mua từ https://toavietnam.net/ đều được hướng dẫn riêng bằng sơ đồ đấu nối cụ thể.
