Hướng dẫn sử dụng, lắp đặt máy chủ tịch TS-921

Nguồn: toavietnam.net - Cập nhật: 2021-08-11

TOA TS-921  là máy chủ tịch trong hệ thống hội thảo không dây hồng ngoại kỹ thuật số TS-920 của TOA. Để sử dụng thiết bị, chúng ta cần lưu ý:

  • Thiết bị được sử dụng trong hệ thống TS-920RC (có thế dùng trong TS-820TS-820RC nhưng các tính năng vote sẽ không có tác dụng)

  • Thiết bị trang bị sẵn 03 phím để bổ phiếu tương ứng với: Đồng ý, không bỏ phiếu và không đồng ý. Sẽ có kết quả hiện trên bộ trung tâm TS-920RC

  • Thiết bị sử dụng kèm với Micro cần tiêu chuẩn TS-923, Micro cần dài TS-924 và có thể sử dụng các cần trước đó như TS-903TS-904 . Lưu ý, Micro TS-923, TS-924 cho độ nhạy tốt hơn.

  • Máy đại biểu: TS-922  (tối đa 192 máy chủ tịch/đại biểu trên 01 bộ TS-920RC và không mở rộng thêm)

  • Máy chủ tịch: TS-921 (chỉ nên sử dụng 1-3 máy chủ tịch trong một hệ thống vì lý do điều hành)

  • Thiết bị không dây nên không cần dây dẫn, nhưng chúng ta cần phải sử dụng thêm PIN BP-900A hoặc adapter ngoài AD-0910, bộ sạc PIN BC-900 hoặc BC-920, mắt nhận hồng ngoại TS-905 (cho phòng họp có trần thấp) và TS-907(cho phòng họp có trần cao)

  • Sơ đồ chung hệ thống TS-820, TS-820RC, vui tham khảo thêm bài viết :https://toavietnam.net/article-75-huong-dan-su-dung-ts-820-ts-820rc-va-ts-920rc.html

Sơ đồ hệ TS-920RC

Mô tả chi tiết chức năng:

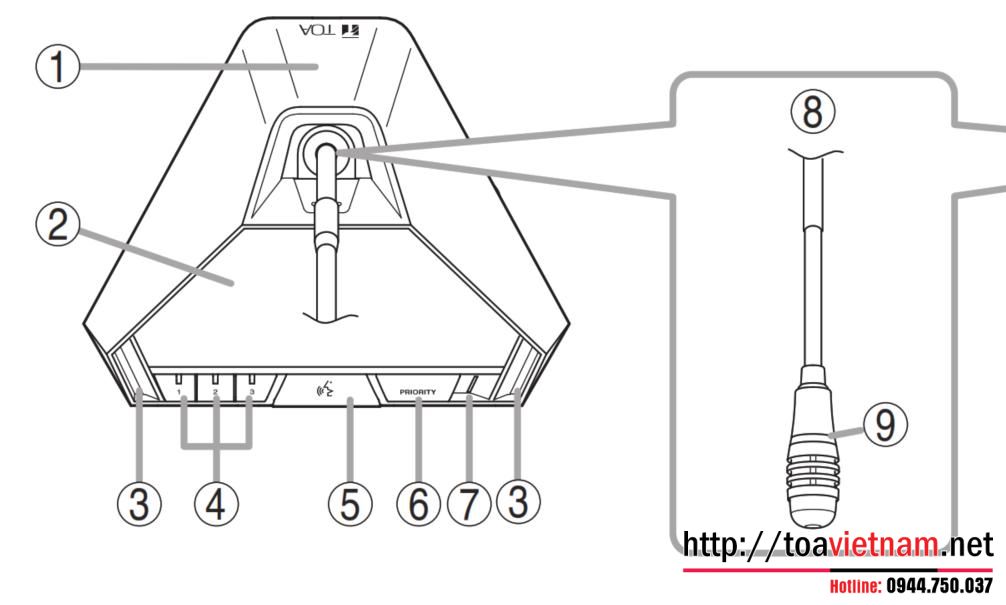

TS-921 máy chủ tịch

(1): Vị trí mắt hồng ngoại: ko được chắn, che bất cứ gì giữa mắt hồng ngoại trên mặt thiết bị và trên trần

(2): Loa tích hợp sẵn bên trong, dùng để nghe nội dung từ máy chủ tịch/đại biểu khác

(3): Đèn báo trang thái Micro sử dụng (sáng liên tục) và trạng thái năng lượng của PIN (khi PIN yếu sẽ nhấp nháy)

(4): Phím ấn bỏ phiếu

(5): Phím ấn nói

(6): Nút ấn ưu tiên, ấn nút này các máy chủ tịch/ đại biểu khác đều bị tắt

(7)Báo nguồn. Sáng nhấp nháy khi PIN yếu hoặc giao tiếp với bộ trung tâm có vấn đề

(8): Cần Micro

(9): Đèn báo trạng thái phát biểu. Sáng liên tục khi máy được kích hoạt và sáng nhấp nháy nếu giao tiếp với bộ trung tâm có vấn đề

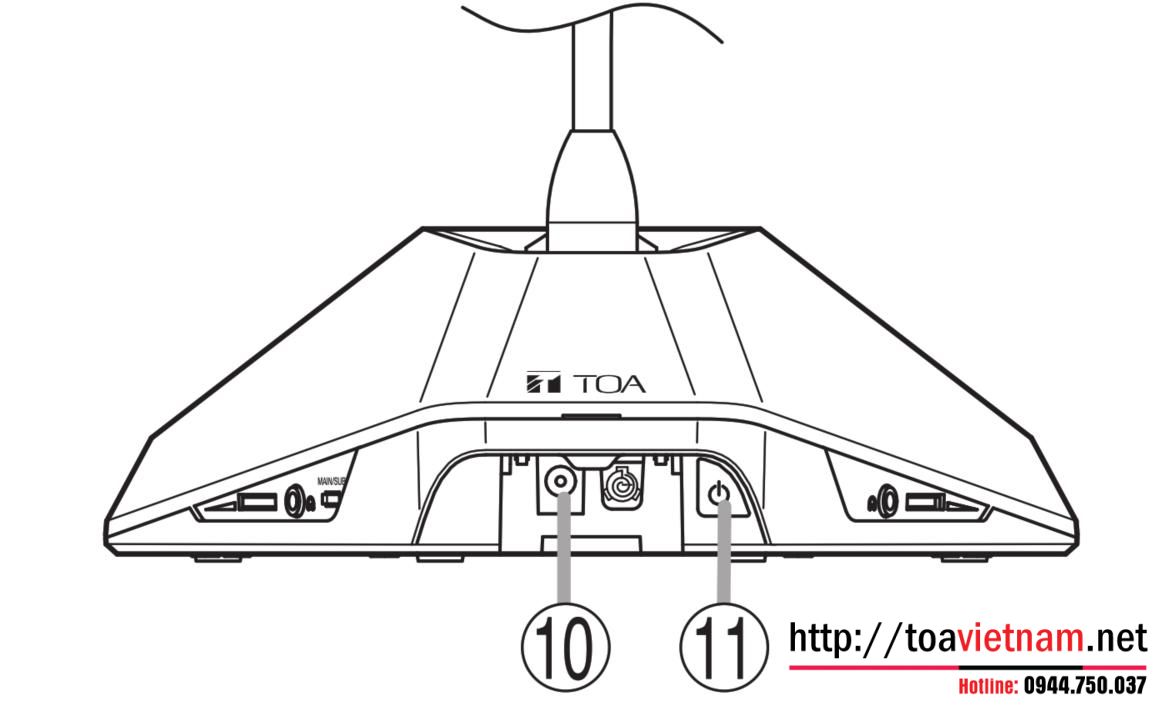

TS-921 - mặt sau

(10): Nguồn vào cho Adapter - nếu ko dùng PIN

(11): Công tắc bật nguồn thiết bị.

TS-921 mặt dưới

(12): Vị trí lắp đặt PIN BP-900A

(13): Khoá PIN khỏi rơi, muốn tháo PIN vui lòng ấn vào

(14): Phím hoạt động ưu tiên

(15): Tiếng chuông khi ấn phím ưu tiên

(16): Bật/Tắt chức năng Vote

(17): Thiết lập chức năng ấn nói, nhả ra tắt hay ấn nói, ấn lại để tắt

(18): Cài đặt ID cho thiết bị theo hàm số cơ số 10

(19): Model, series

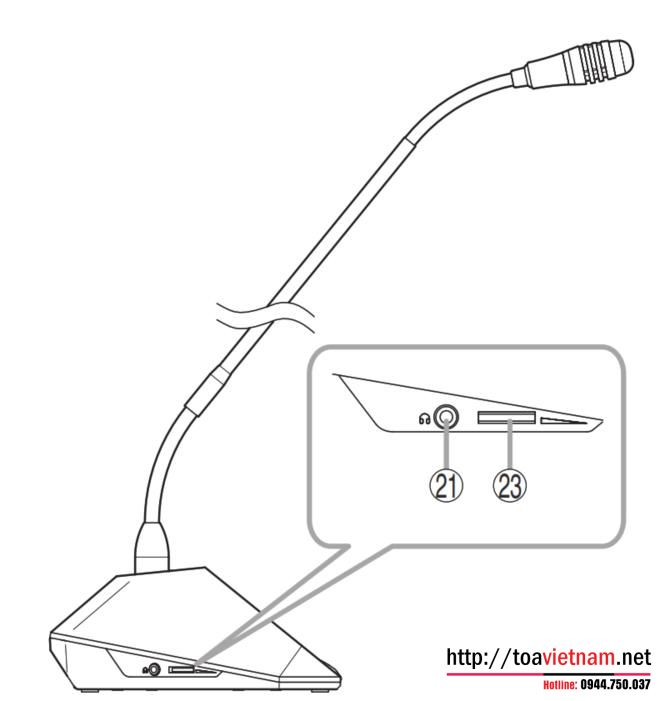

TS-921 mặt trái

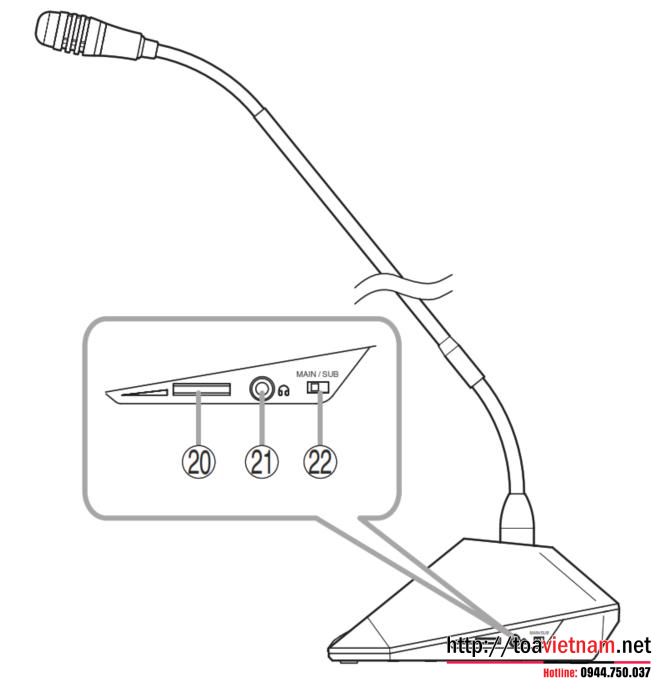

TS-921 mặt phải

(20): Chỉnh âm lượng loa tích hợp và tai nghe bên phải

(21): Giắc cắm tai nghe

(22): Xác định ngôn ngữ muốn nghe main/sub

(23): Chỉnh âm lượng tai nghe bên trái

Để biết thêm chi tiết, vui lòng liên hệ với chúng tôi theo số hotline 094.475.00.37

Mọi đơn hàng mua từ https://toavietnam.net/ đều được hướng dẫn riêng bằng sơ đồ đấu nối cụ thể.
