Hướng dẫn sử dụng, cài đặt và cấu hình IP-101RM

Nguồn: toavietnam.net - Cập nhật: 2022-07-04

IP-101RM là dòng Micro cảm ứng mới nhất trong hệ thống âm thanh thông báo IP-1000. Đây là dòng Micro màn hình cảm ứng thay thế cho IP-1100RM trước đó.

Sơ đồ kết nối IP-101RM

Sơ đồ đấu nối IP-101RM

Chức năng chính IP-101RM

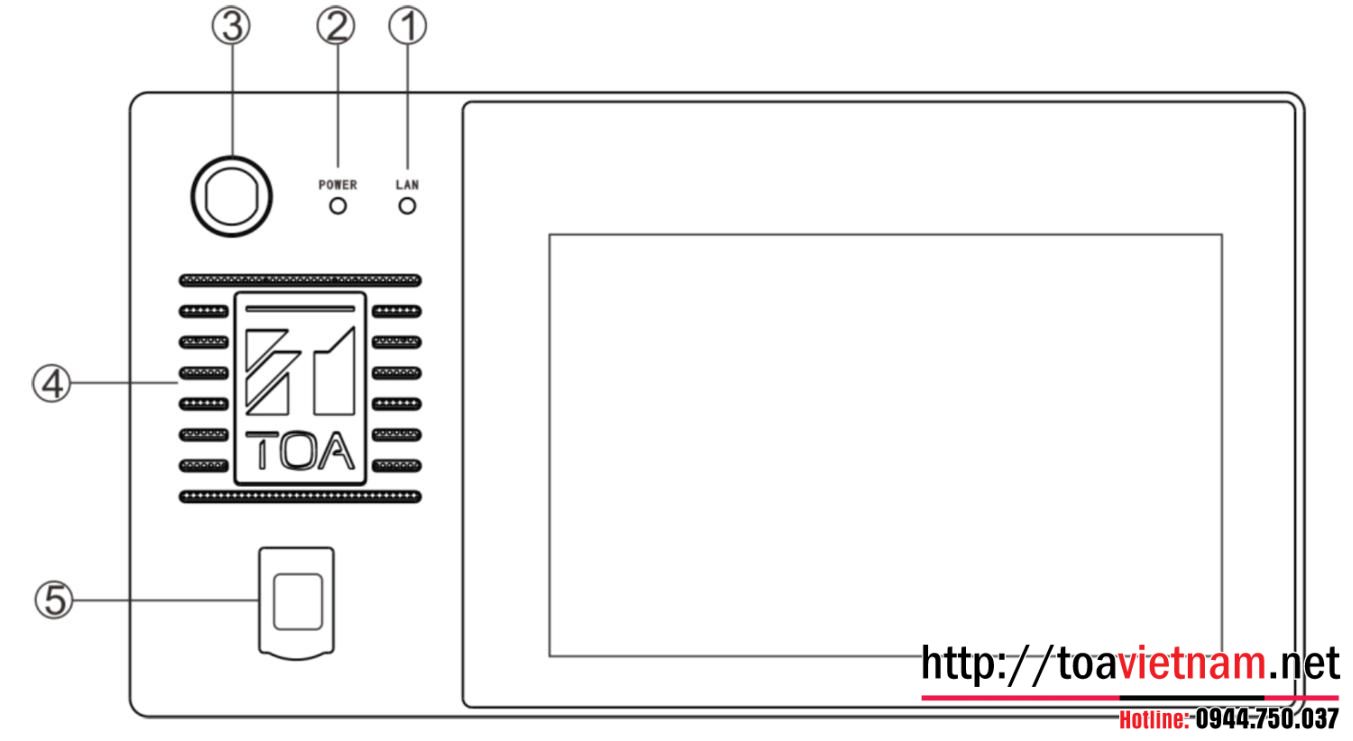

bề mặt IP-101RM

(1): Đèn báo trạng thái kết nối mạng: Mất mạng sẽ sáng chớp, có mạng sáng liên tục

(2): Đèn báo nguồn

(3): Chân cắm micro

(4): Loa tích hợp sẵn

(5): Nút ấn khẩn cấm, được bảo vệ bởi tấm nhiệt và thông báo tới tất cả các zones (ấn từ 3-5s)

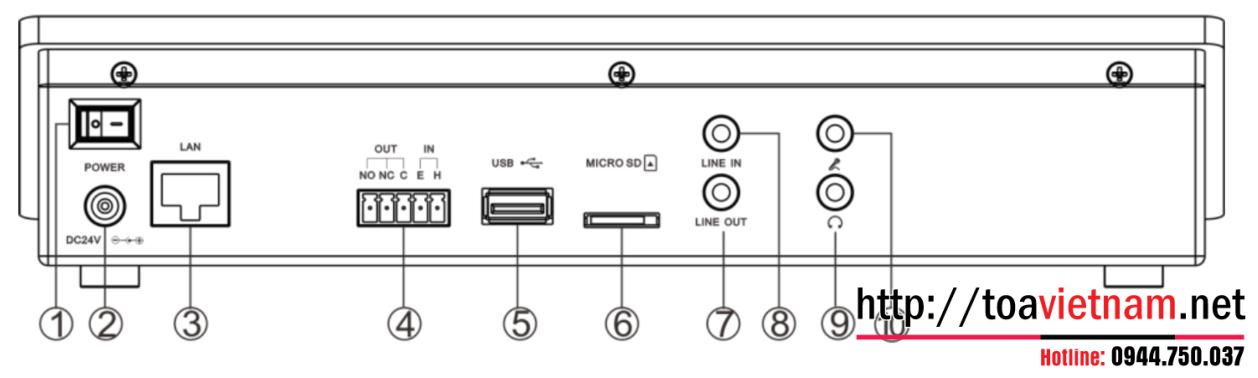

mặt sau IP-101RM

(1): Công tắc nguồn

(2): Chân cắm adapter 24V-1A

(3): Cổng cắm RJ45 kết nối mạng LAN

(4): Ngõ vào kết nối báo cháy

(5): USB

(6): Thẻ nhớ TF

(7): Ngõ ra mức Line kết nối LOA hoặc Tăng âm ngoài

(8): Ngõ vào mức Line

(9): Lỗ cắm tai nghe

(10): Lỗ cắm Micro ngoài

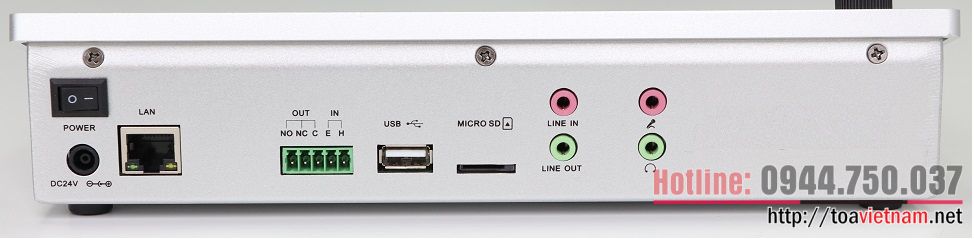

mat sau IP-101RM.jpg
