Hướng dẫn đấu nối, sử dụng VX-3004F, VX-3008F, VX-3016F

Nguồn: toavietnam.net - Cập nhật: 2021-06-05

Hướng dẫn chi tiết các đấu nối, sử dụng VX-3004F, VX-3008F, VX-3016F... và một số lưu ý khi thi công hệ thống VX-3000

VX-3000 là hệ thống âm thanh tiên tiến, hiện đại nhất của TOA với chức năng báo cháy theo từng vùng, nhóm vùng. Chức năng phát nhạc nền linh hoạt theo từng khu vực hay cấu hình và cài đặt dễ dàng thông qua phần mềm chuyên dụng trên máy tính. Tính năng chính của hệ thống bao gồm:

  • Hỗ trợ 640 vùng loa/hệ thống VX-3000. và có thể link 4 hệ thống độc lập thành 1 hệ thống siêu khổng lồ.

  • Kết nối hệ thống báo cháy và thông báo tự động.

  • Có sẵn bộ hẹn giờ và thẻ nhớ 1GB để lưu bản tin dùng chung hoặc dùng thông báo khẩn cấp.

  • Các vùng loa đều có thể được cấu hình, lập trình trên máy tình: ghép vùng loa, nhóm vùng loa, contact điều khiển vào/ra, phân công suất...

  • Hệ thống linh hoạt với VX-3004F (4 Tăng âm/ 4 Zones), VX-3008F (2 Tăng âm/ 8 Zones) và VX-3016F (2 Tăng âm/16 zones)

  • Có sẵn 3 loại tăng âm: VX-015DA (150W), VX-030DA (300W), VX-050DA (500W).

  • Có thể nối 1 tăng âm dùng cho 64 zones hoặc 1 tăng âm dùng 1 zone tuỳ ứng dụng cụ thể

Đây là một hệ thống tương đối phức tạp, nếu bạn thực sự không có chuyên môn, chúng tôi khuyên bạn nên thuê một đơn vị chuyên nghiệp thực hiện việc này.

*Bước 1:

Cài đặt ID cho từng thiết bị và lắp đặt modul tăng âm vào VX-3000F

Đổi ID cho VX-3000F

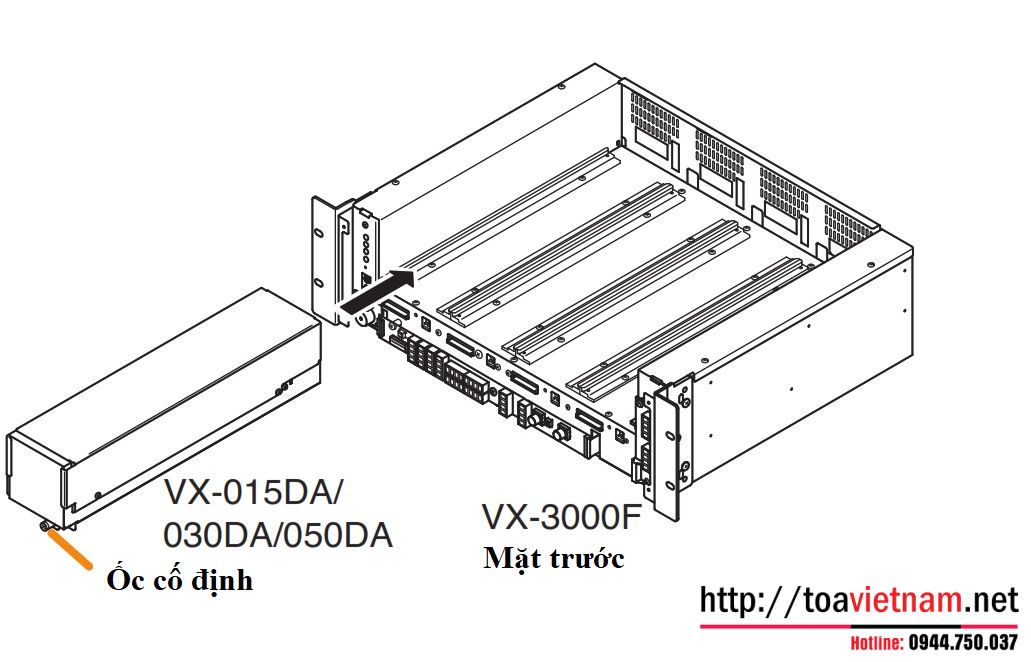

Lắp tăng âm cho VX-3000

*Bước 2:

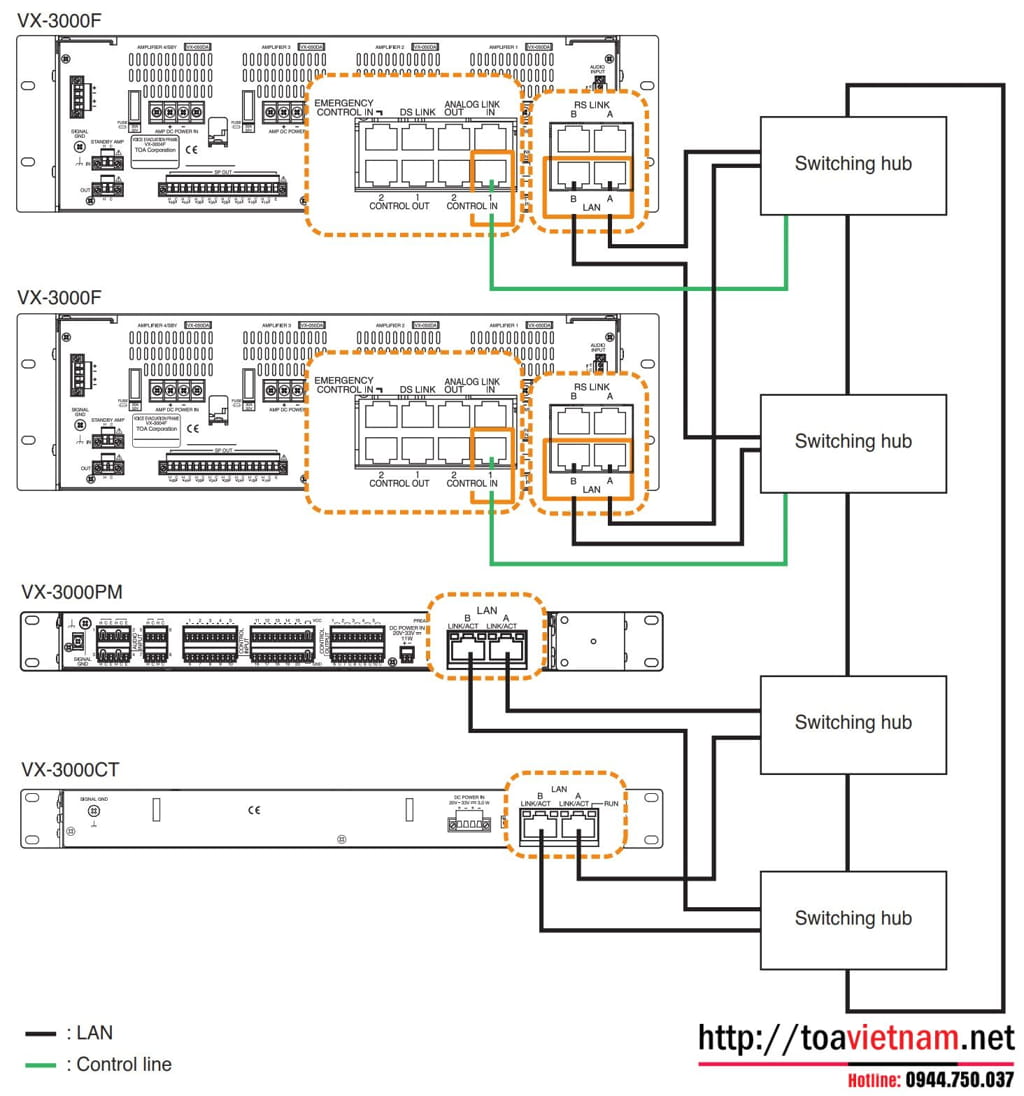

Kết nối giữa các bộ trong hệ VX-3000 thông qua mạng LAN và Switch/Hub. Lưu ý chúng ta có Link A và Link B. Các tốt nhất là nối Link A 1 Switch, Link B 1 Switch và thông hai Switch này với nhau qua cáp mạng

Các nối hệ VX-3000

*Bước 3:

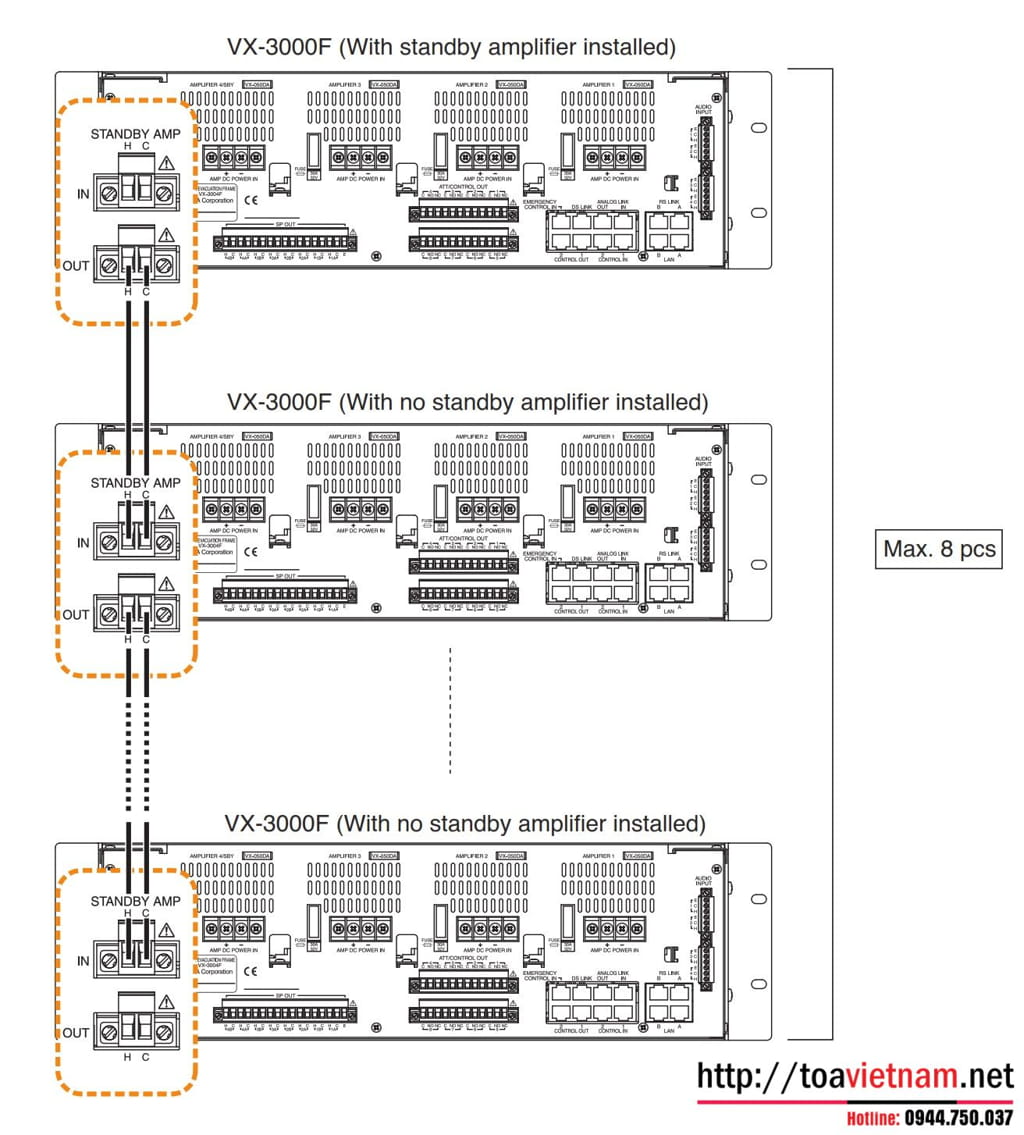

Cách nối tăng âm dự phòng: Chúng ra có thể sử dụng 1 tăng âm ở VX-3000F bất kỳ để làm tăng âm dự phòng.Và cấu hình chia sẻ tăng âm này cho 7 bộ VX-3000F khác (Nghĩa là 1 tăng âm dự phòng có thể dùng cho 4 Frame). Lưu ý, dùng 500W để đảm bảo tải luôn đủ khi chạy chế độ dự phòng

Tăng âm dự phòng VX-3000

*Bước 4:

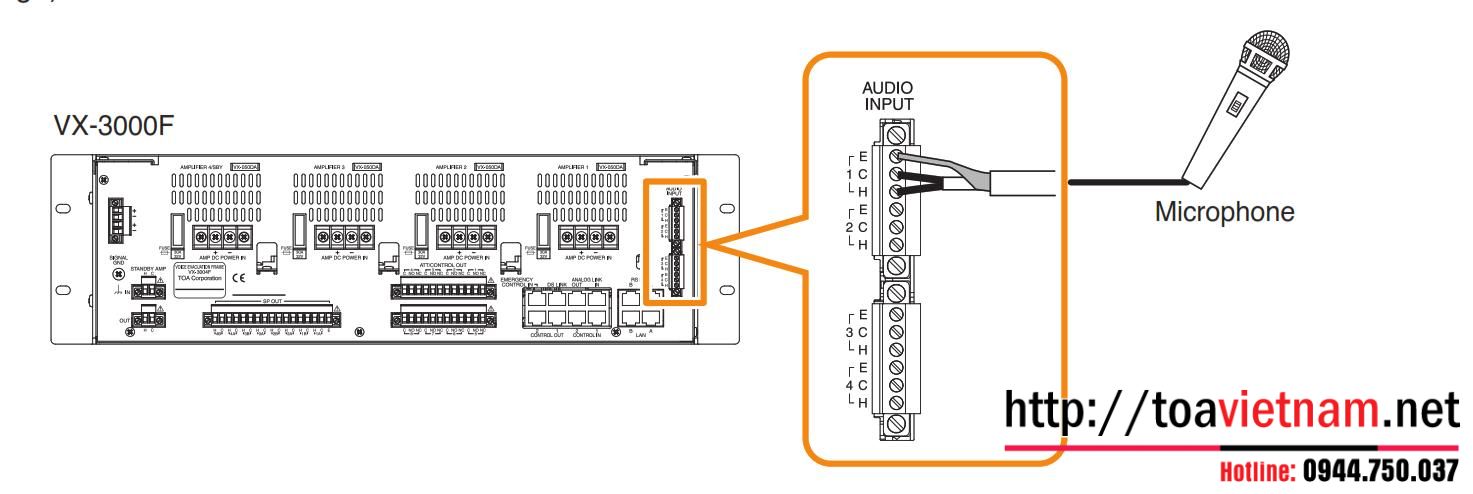

Kết nối Micro, CD hoặc cảm biến tiếng ồn

Kết nối âm thanh VX-3000F

*Bước 5:

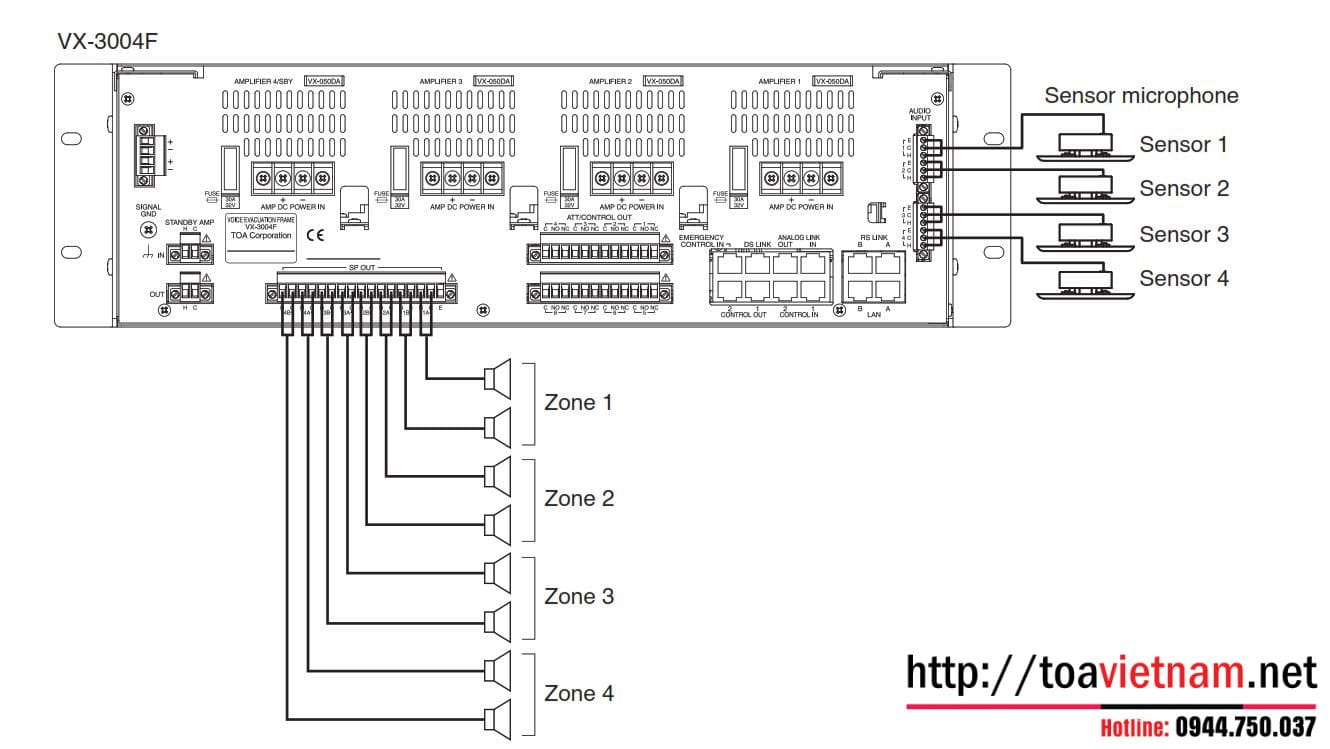

Kết nối với Loa, lưu ý đo trở kháng trước khi kết nối và chú ý công suất không được quá tăng âm, nếu quá có thể cháy

Nối loa với VX-3000F

....

Còn rất nhiều bước phức tạp khác, trên chỉ là 5 bước cơ bản để hoàn thành một hệ VX-3000. Để biết thêm chi tiết, vui lòng đọc tài liệu kèm trong sản phẩm hoặc Download từ website của chúng tôi có sãn trong từng model

Huong dan load tai lieu TOA

Để biết thêm chi tiết, vui lòng liên hệ số hotline: 0944.750.037 (Zalo) để được tư vấn trực tiếp
