Hướng dẫn sử dụng, lắp đặt, kết nối bộ chia ăng ten WD-5800

Nguồn: sales@ttsvietnam.vn - Cập nhật: 2021-07-28

Hướng dẫn kết nối bộ chia ăng ten WD-5800 với các bộ thu không dây của TOA như WT-5800, WT-5805, WT-D5800WTU-M9800-AS và ăng ten YW-4500

Đặc điểm chính của bộ chia Ăng ten WD-5800

  • Đây là bộ chia ăng ten mới nhất, thay thế cho dòng WD-4800 đã ngừng sản xuất

  • Có thể sử dụng được với cả bộ thu UHF analog và UHF Digital của TOA

  • Hỗ trợ 4 ngõ vào với 2 kênh A - B riêng Biệt. 02 mặt trước và 02 mặt sau thiết bị

  • Các ngõ ra kết nối ăng ten mở rộng đã được cấp sẵn nguồn 9V/35mA và trở kháng 75Ohm

  • Hỗ trợ 8 ngõ ra kết nối tới các bộ thu không dây: 04 kênh A, 04 kênh B

  • Hỗ trợ 4 ngõ ra DC cung cấp nguồn nuôi cho các bộ thu không dây

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

Mô tả thiết bị:

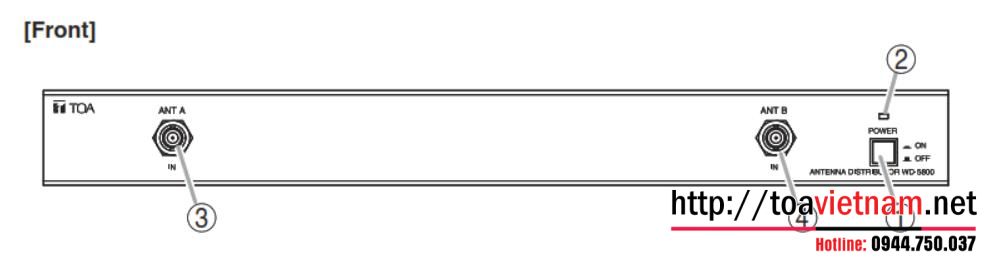

Mat-truoc-WD-5800

(1): Nút nguồn

(2): Đèn báo trạng thái nguồn Bật/Tắt

(3), (4): Ngõ vào Ăng ten kênh A và B

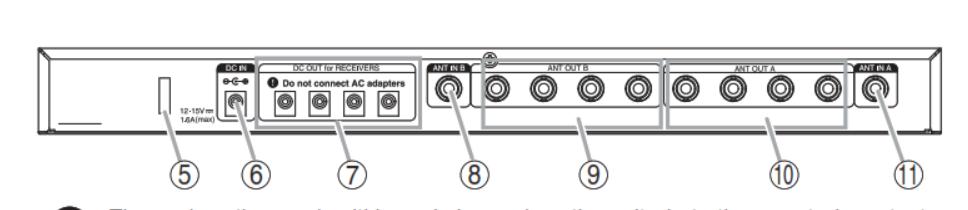

Mat-sau-WD-5800

(5): Kẹp giữ cố định dây nguồn

(6): Nguồn

(7): Nguồn ra nuôi bộ nhận

(8), (11): Ngõ vào Ăng ten kênh A và B

(9): Ngõ ra kết nối bộ thu - Kênh B

(10): Ngõ ra kết nối bộ thu - Kênh B

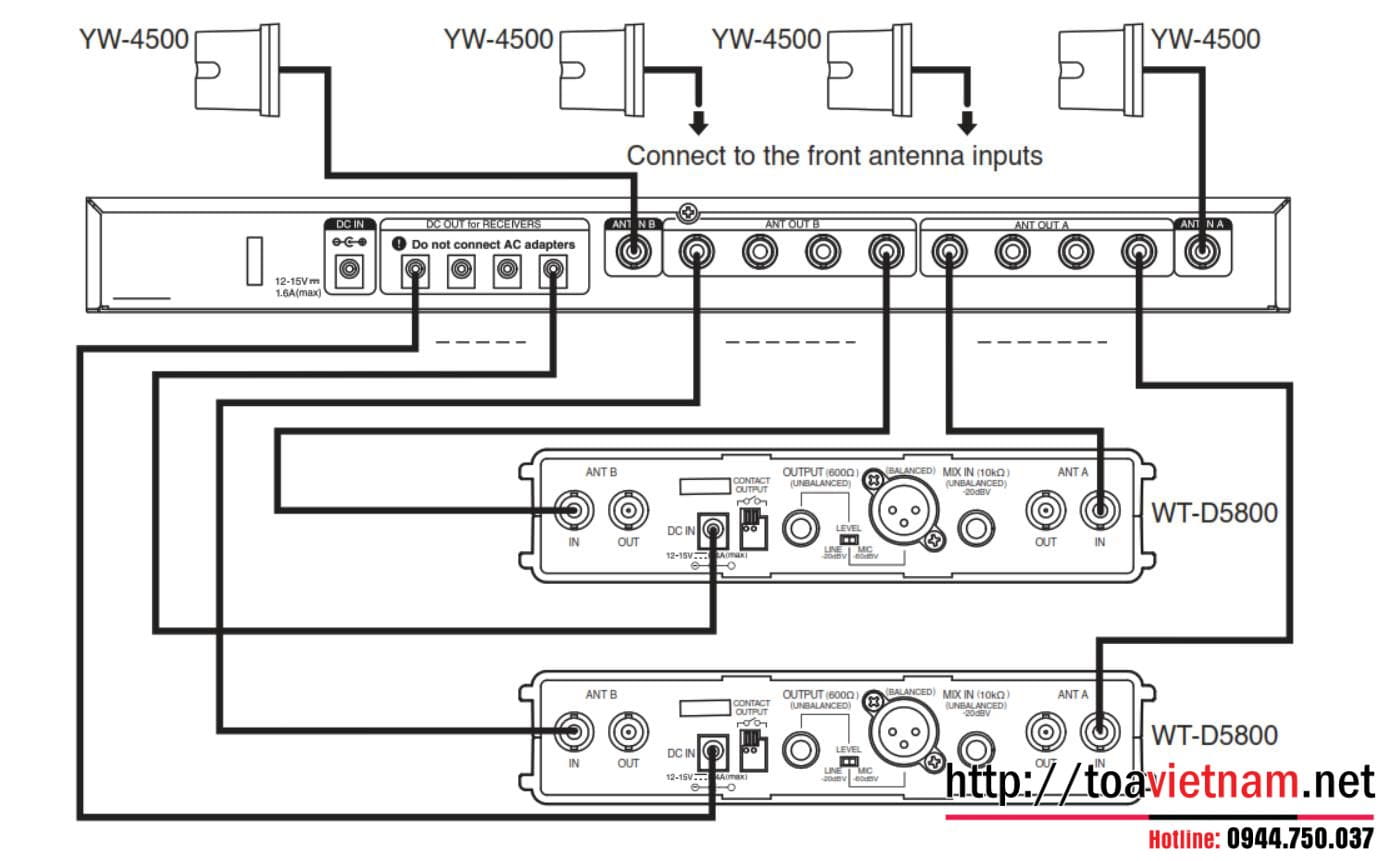

Sơ đồ kết nối tổng quan:

so-do-ket-noi-bo-chi-ang-ten-WD-5800

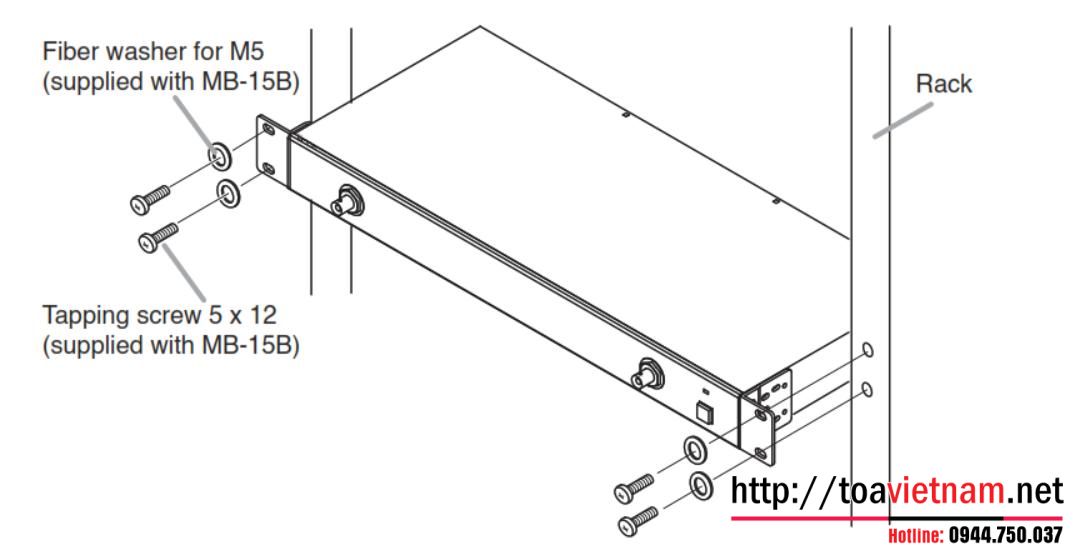

Lắp tủ Rack:

Lưu ý: Thiết bị không kèm tai gắn tủ Rack, do đó các bạn cần phải mua thêm tai gắn MB-15B

lap-tu-rack-WD-5800
