Hướng dẫn đấu nối, lắp đặt và sử dụng FV-224PA-AS, FV-2248PA

Nguồn: sales@ttsvietnam.vn - Cập nhật: 2023-10-04

Hướng dẫn đấu nối, lắp đặt và sử dụng FV-224PA-AS, FV-2248PA-AS và một số lưu ý cần thiết cho kỹ sư

Chú ý khi đấu nối tăng âm, amply FV-224PA-AS, FV-2248PA-AS

Trước khi đấu nối FV-224PA-ASFV-248PA-AS chúng ta cần phải lưu ý một số điểm như sau:

  • Đây là dòng tăng âm chuyên dụng cho hệ FV-200 của TOA

  • Có công suất 240W (với FV-224PA-AS) và 480W  (với FV-248PA-AS)

  • Không sử dụng quá công suất, theo kinh nghiệm của chúng tôi, bạn nên sử dụng 220W với FV-224PA-AS và 450W với Fv-248PA-AS khi tính toán công suất cho hệ thống PA

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

Mô tả các chức năng trên tăng âm, amply FV-224PA-AS, FV-2248PA-AS

Mat-truoc-FV-224PA-AS-va-FV-248PA-AS

  • (1): Đèn báo tăng âm lỗi - nếu đèn này sáng sẽ không có âm thanh

  • (2): Đèn báo tín hiệu đang mức đỉnh - nếu đèn này báo liên tục, khả năng cháy tăng âm là rất lớn

  • (3): Đèn báo tín hiệu - Tùy độ lớn tín hiệu đèn sẽ báo sáng mờ hay sáng đậm

  • (4): Đèn báo nguồn

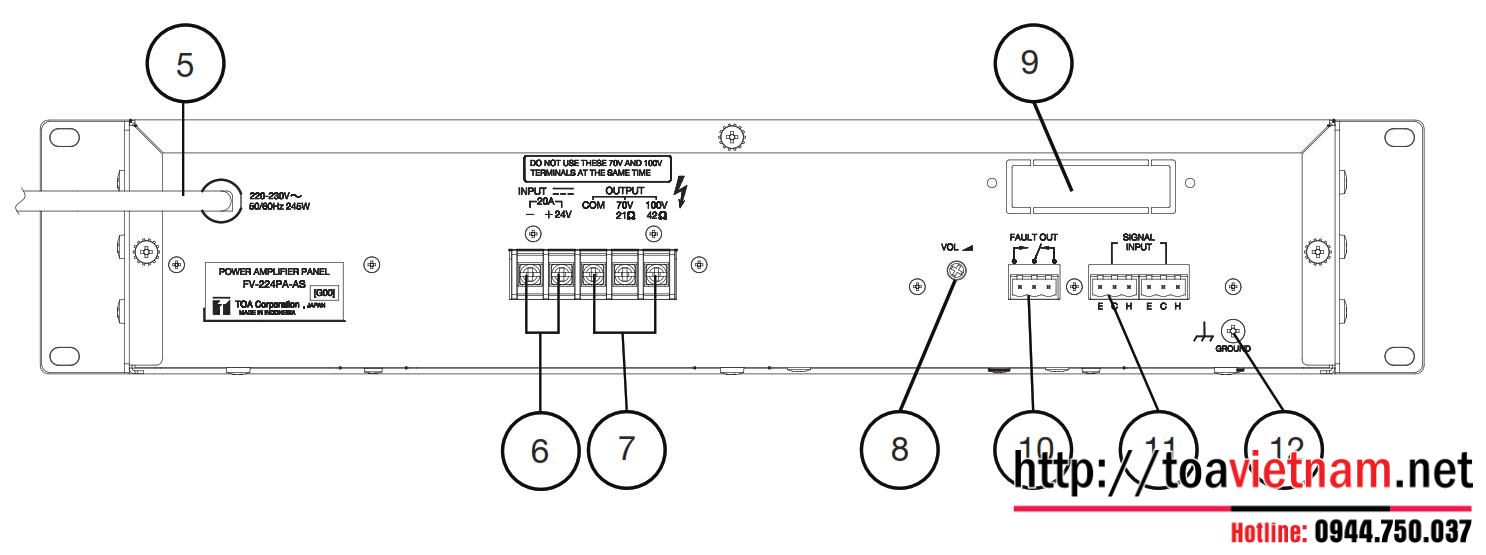

Mat-sau-FV-224PA-AS-va-FV-248PA-AS

  • (5): Dây nguồn - 220V

  • (6): Nguồn vào 24V DC - Nếu sử dụng nguồn dự phòng, dùng VX-3000DS

  • (7): ngõ ra 70V và 100V, ở Việt nam chúng ta chỉ sử dụng chân COM và 100V

  • (8): Chỉnh âm lượng ngõ vào - nên để 65-80%

  • (9): Khe cắm mô-đun - Không sử dụng

  • (10): Ngõ ra báo lỗi - Sử dụng cùng với FV-200CA-AS để chuyển mạch sang tăng âm dự phòng nếu tăng âm chính lỗi

  • (11) = (12): Ngõ vào /ra âm thanh - hai ngõ ngày song song nên đấu cổng nào cũng được

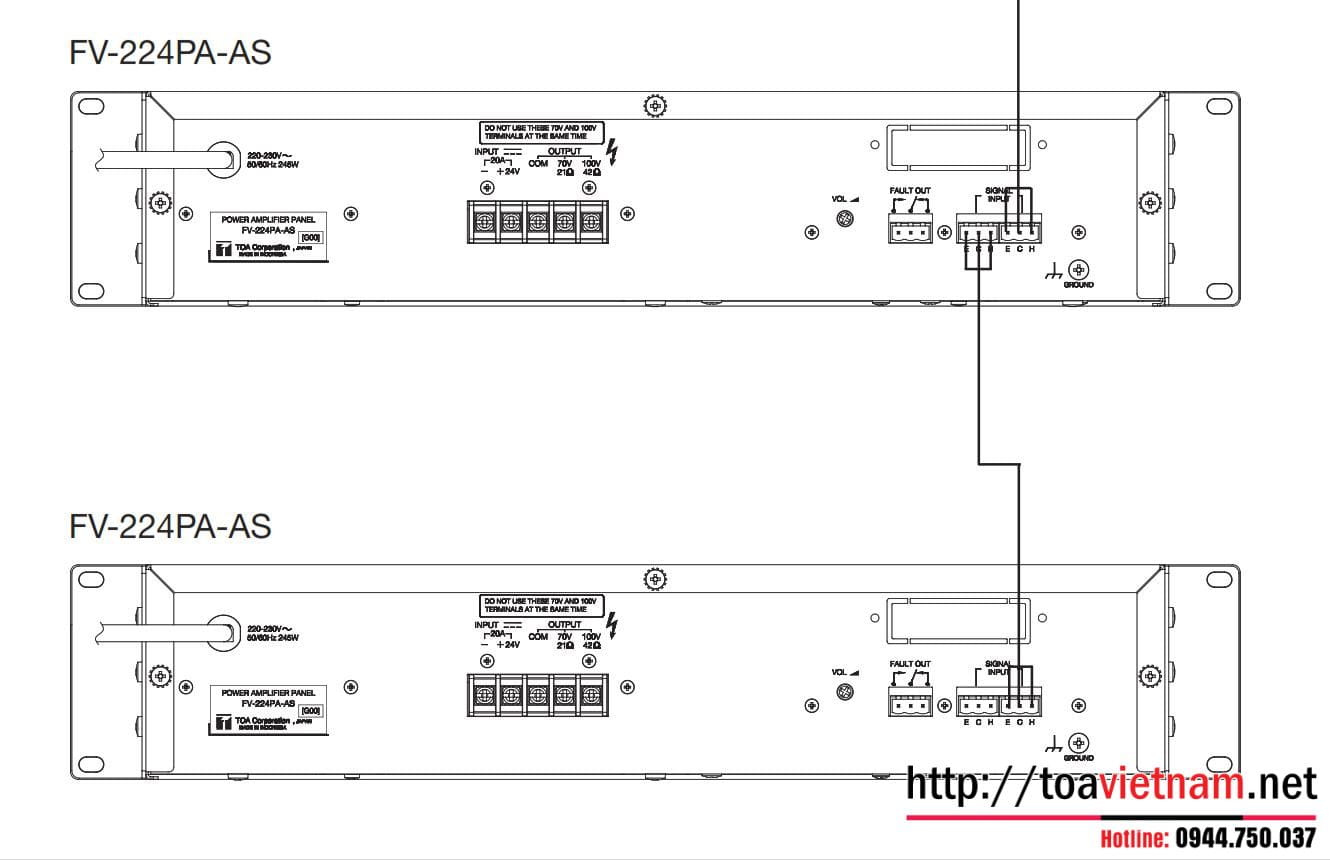

Sơ đồ, cách nối tăng âm, amply FV-224PA-AS, FV-2248PA-AS

Lưu ý: Ngõ vào chân (11) và (12) là mức 0dBV = 1V, nên cần phải nối thiết bị tương thích

  • Nếu nối từ FV-200PP-AS thì âm lượng ra sẽ chuẩn

  • Nếu nối ngõ ra từ REC các tăng âm, âm lượng sẽ nhỏ do ngõ REC = -20dBV=0.1V.

  • Sơ đồ đấu nối FV-224PA-AS và FV-248PA-AS là như nhau.

  • Các tăng âm nối tầng như dưới để giảm thiểu tối đa dây dẫn

  • Nếu đấu trong hệ FV-200, vui lòng xem thêm tại: https://toavietnam.net/article-42-huong-dan-lap-dat-he-thong-fv-200-toa.html


So-do-noi-FV-224PA-AS-va-FV-248PA-AS
