Cách kết nối bộ lập trình thời gian TT-104B và TT-208-AS với bộ thông báo 5 vùng loa VM-2120, VM-2240 và một số lưu ý khi lắp đặt

DANH MỤC CHÍNH

• 1. Giới thiệu chung về TT-104B và TT-208-AS
• 2. Hướng dẫn kết nối chi tiết
• 3. Tips kỹ thuật
• 4. Lưu ý:

1. Giới thiệu chung về TT-104B và TT-208-AS

Hiện nay, dòng TT-104B đã ngừng sản xuất, nhưng vẫn còn rất nhiều dự án đã và đang sử dụng sản phẩm này. Trong quá trình sử dụng không tránh khỏi việc mất kết nối. Do đó trong bài viết này chúng tôi sẽ hướng dẫn các bạn chi tiết các kết nối giữa TT-104B và bộ thông báo 5 vùng loa của TOA là VM-2120, VM-2240. Nhưng trước tiên, bạn cần lưu ý:

• TT-104B đã ngừng sản xuất và thay vào đó là TT-208-AS với nhiều contact ra hơn và có sẵn chuông.

• Cách kết nối giữa TT-104B và TT-208-AS là tương đương nhau. Chỉ khác là TT-208-AS có sẵn 8 contact ra, và TT-104B chỉ có 4 contact ra để kết nối với VM-2120 và VM-2240 (hiểu đơn giản TT-208-AS tương đương 02 bộ TT-104B)

• TT-104B cài đặt bằng phím trước mặt, còn TT-208-AS cài đặt cả bằng phím và phần mềm.

• Để cài đặt TT-104B, vui lòng đọc bài: Hướng dẫn cài đặt TT-104B

• Để cài đặt TT-208-AS vui lòng đọc bài: Hướng dẫn cài đặt và lập trình TT-208-AS

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

2. Hướng dẫn kết nối chi tiết

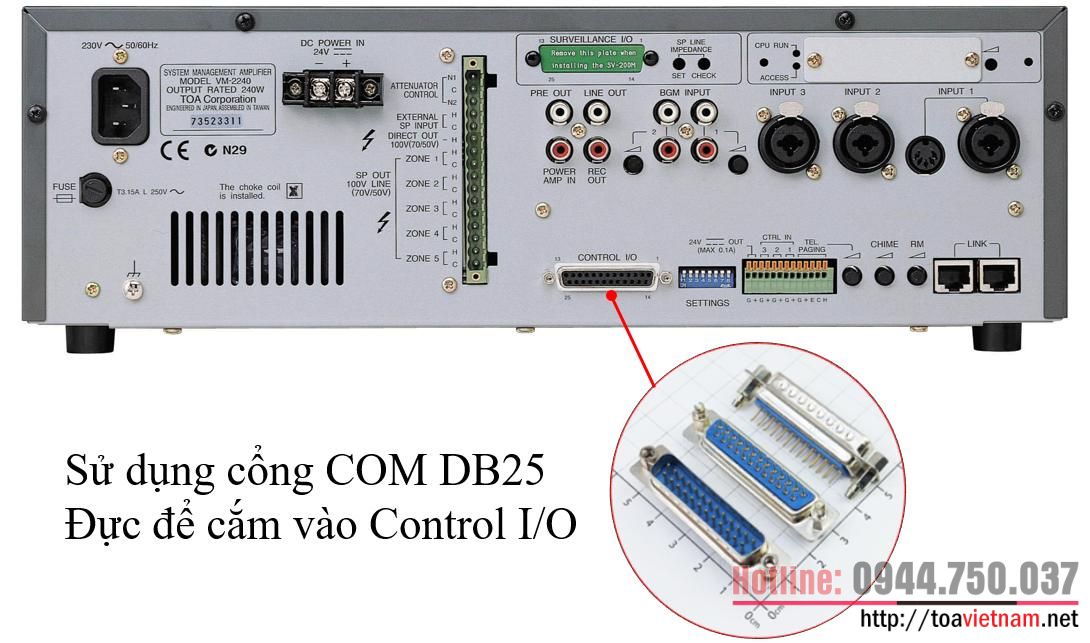

• Chuẩn bị sẵn 01 cổng COM DB25 Đực và hàn sẵn các đầu dây để cắm vào VM-2120, VM-2240

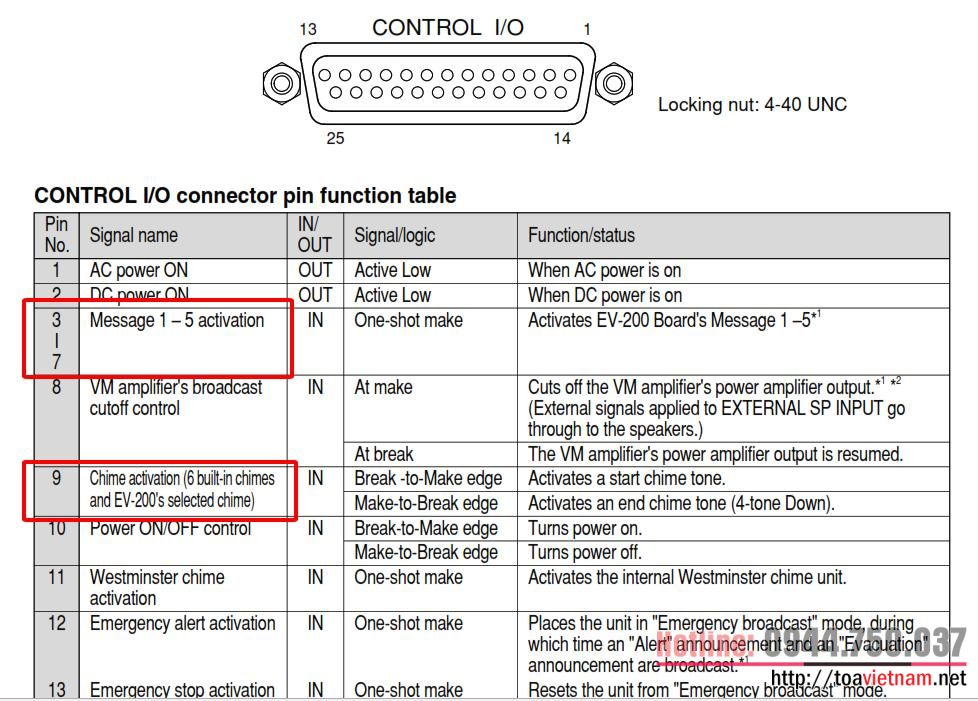

• Hàn các dây kết nối vào các chân của DB25 theo thứ tự bên dưới (Sử dụng cáp CAT 5 là đủ)

3. Tips kỹ thuật

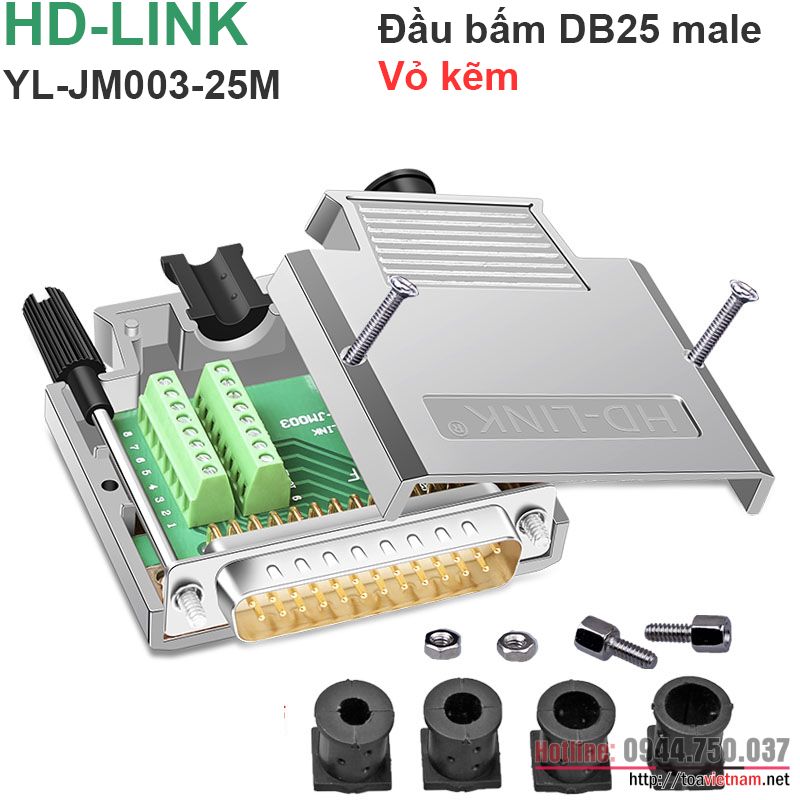

• Bạn có thể tìm được các cổng DB25 đã có sẵn các connector để bạn vít dây dẫn khá tiện lợi:

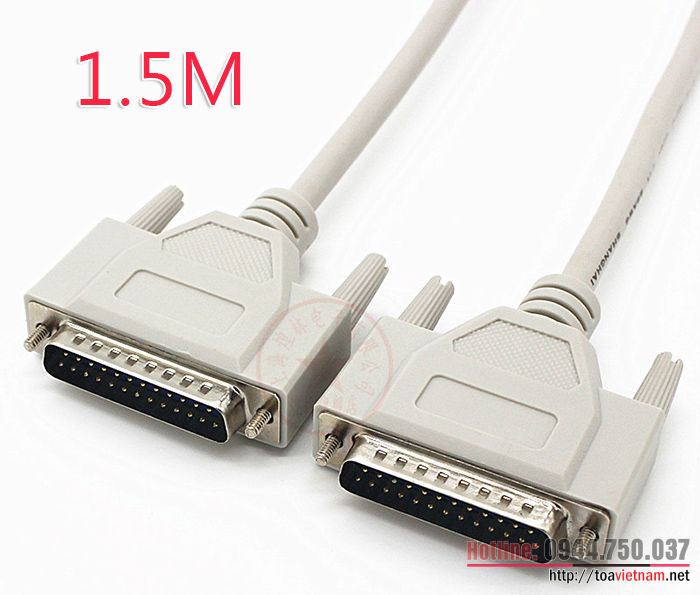

• Hoặc có thể mua sẵn cáp DB25 sau đó cắt ra và sử dung



Nhưng theo kinh nghiệm của chúng tôi, các bạn nên tự hàn thì sẽ đảm bảo chính xác màu sắc phân biệt và độ bề của chân tín hiệu

4. Lưu ý:

• Để có thể sử dụng được các bản tin ở chân số 3-7 chúng ta cần phải có thẻ nhớ EV-200M và nạp bản tin vào thẻ nhớ. Nếu bạn có sẵn thẻ nhớ, vui lòng đọc thêm cách nạp file âm thanh vào thẻ nhớ EV-200M theo bài viết sau: Các lưu nhạc vào thẻ nhớ EV-200M

• Nếu muốn kiểm tra xem các chân 3-7 và 11 có hoạt động không?. Bạn có thể dùng 1 sợi dây điện nhỏ, chập các chân đó vào Gnd (chân 16-20) sẽ tương đương với việc kích hoạt bản tin bằng TT-104B
