Chiếp áp TOA: 2 dây, 3 dây, 4 dây

Nguồn: Nguồn:TOA Electronic Việt Nam - Cập nhật: 2021-07-11

CHIẾT ÁP 2 DÂY - 3 DÂY - 4 ĐÂY

(AT-063AP, AT-303AP, AT-603AP, AT-4012, AT-4030, AT-4060, AT-4120, AT-4200)

Phân biệt và cách sử dụng.

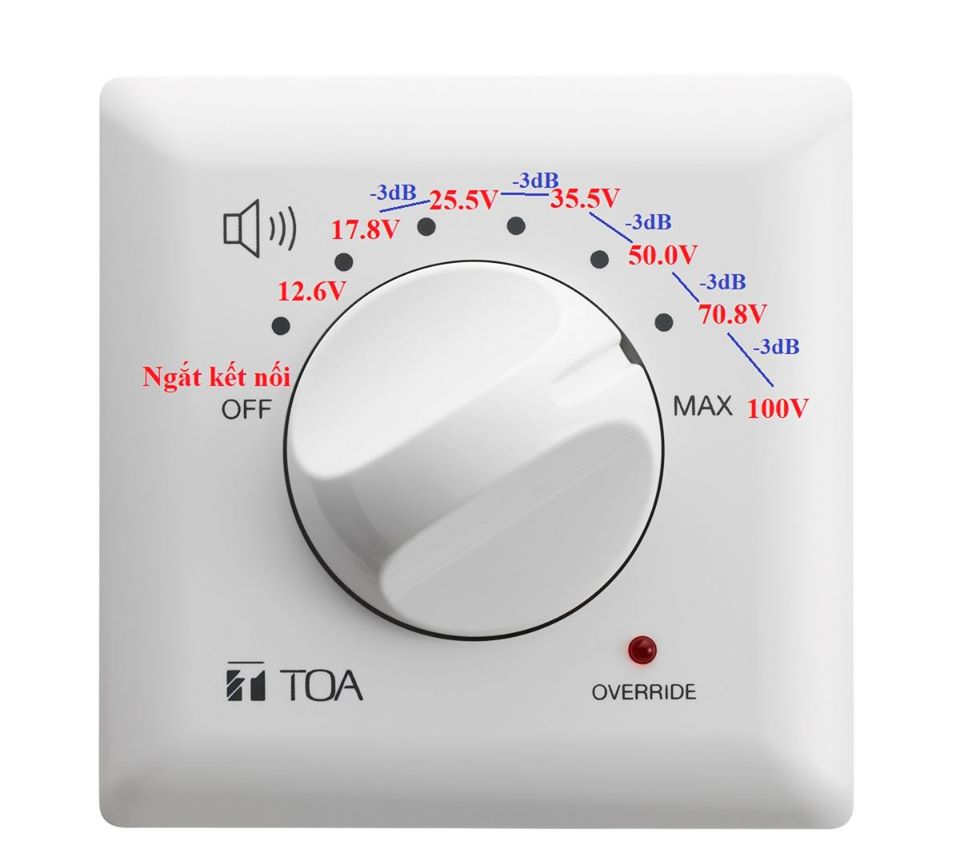

Chiết áp TOA


Chắc anh em làm TOA nhiều, nghe nhiều từ chiết áp 2 dây, 3 dây, 4 dây rồi nhưng có lẽ, một số anh em chưa hiểu rõ. Hôm nay mình sẽ giới thiệu lại chút cho anh em hiểu.

1) Chiết áp 2 dây: Đơn giản là từ tủ Rack tới chiết áp chỉ có 2 dây. (HOT + COM).

  • Tác dụng: Điều chỉnh âm lượng từ tăng âm trước khi tới loa.

  • Nhược điểm: Không có chức năng Override - nghĩa là nếu ta tắt loa, thì ngoài báo cháy, trong phòng loa vẫn im re - không nghe thấy tiếng

2)  Chiết áp 3 dây: Từ tủ Rack tới chiết áp có 3 dây (HOT, COM, R).

  • Tác dụng: Điều chỉnh âm lượng, và Override khi có cháy (Bình thường tắt loa, nhưng có cháy tự động bỏ qua chế độ chỉnh âm lượng và phát ở mức cao nhất).

  • Ưu điểm: Mỗi line loa sẽ có đường R riêng, nên phù hợp báo cháy theo vùng, nhóm vùng

  • Nhược điểm: dây nối R phải có thông số, kích thước như dây HOT và COM dẫn đến tăng chi phí về dây dẫn lên 50%.

3)  Chiết áp 4 dây:  Từ tủ Rack tới chiết áp có 4 dây (HOT, COM, và 24V DC)

  • Tác dụng: Như chiết áp 3 dây.

  • Ưu điểm: Không có đường R, mà chiết áp 4 dây sử dụng nguồn 24V DC mở rơ-le cho việc đoản mạch ngõ vào HOT. nên chỉ cần 1 nguồn 24V DC có thể sử dụng cho mọi chiết áp. Dây này kích thước vừa phải có thể 2x0.75mm và đi khắp các khu vực có chiết áp.

  • Nhược điểm: Do dùng chung 24V DC nên thích hợp với các hệ PA báo cháy toàn vùng, hoặc nhóm vùng ít.

Lưu ý:

  • Với hệ VX-3000, VM-3000, VM-2000 đã có sẵn chế độ chiết áp

  • Với FV-200: Nếu dùng 3 dây - sử dụng SS-1010R mới có đường R-out nối với chiết áp.

  • Với FV-200: Nếu dùng 4 dây, sử dụng ngõ ra (max 04 trên FV-200EV-AS) để Đóng/Mở nguồn cho chiết áp trong trường hợp Báo Cháy.

4) Các model chiết áp phổ biến:

  •  AT-063AP : Chiết áp 6W, loại 2, 3 dây

  • AT-303AP : Chiết áp 30W, loại 2, 3 dây

  • AT-603AP : Chiết áp 60W, loại 2, 3 dây

  • AT-4012 : Chiết áp 12W, loại 2, 3, 4 dây

  • AT-4030 : Chiết áp 30W, loại 2, 3, 4 dây

  • AT-4060 : Chiết áp 60W, loại 2, 3, 4 dây

  • AT-4120 : Chiết áp 120W, loại 2, 3, 4 dây

  • AT-4200 : Chiết áp 240W, loại 2, 3, 4 dây
