HƯỚNG DẪN ĐẤU NỐI CHIẾT ÁP TOA
Dòng dòng AT-4000: AT-4012, AT-4030, AT-4060, AT-4120, AT-4200
Trong quá trình thi công, lắp đặt hệ thống âm thanh thông báo - báo cháy TOA. Chúng ta không thể không sử dụng chiết áp điều chỉnh âm lượng ở một số khu vực, và trong bài viết này, chúng tôi sẽ hướng dẫn các bạn cách đấu nối, vận hành chiết áp.

Các chú ý khi thiết kế chiết áp điều chỉnh âm lượng
Để thiết kế và thi công, lắp đặt chiết áp chuẩn. Chúng ta cần phải:
- Hiểu thế nào là chiết áp 2 dây, 3 dây, 4 dây. Vui lòng đọc thêm tại: https://toavietnam.net/article-76-chiep-ap-toa-2-day-3-day-4-day.html
- Không thiết kế công suất loa sau chiết áp lớn hơn công suất chịu tải của chiết áp: AT-4012 : Chiết áp 12W. AT-4030 : Chiết áp 30W. AT-406 : Chiết áp 60W. AT-4120: Chiết áp 120W. AT-4200 : Chiết áp 240W.
- Sử dụng đủ dây: Chiết áp 3 dây thì 3 dây cùng cỡ, chiết áp 4 dây thì cần 1 dây nguồn nuôi cho toàn bộ chiết áp và hệ thống chuyển mạch.

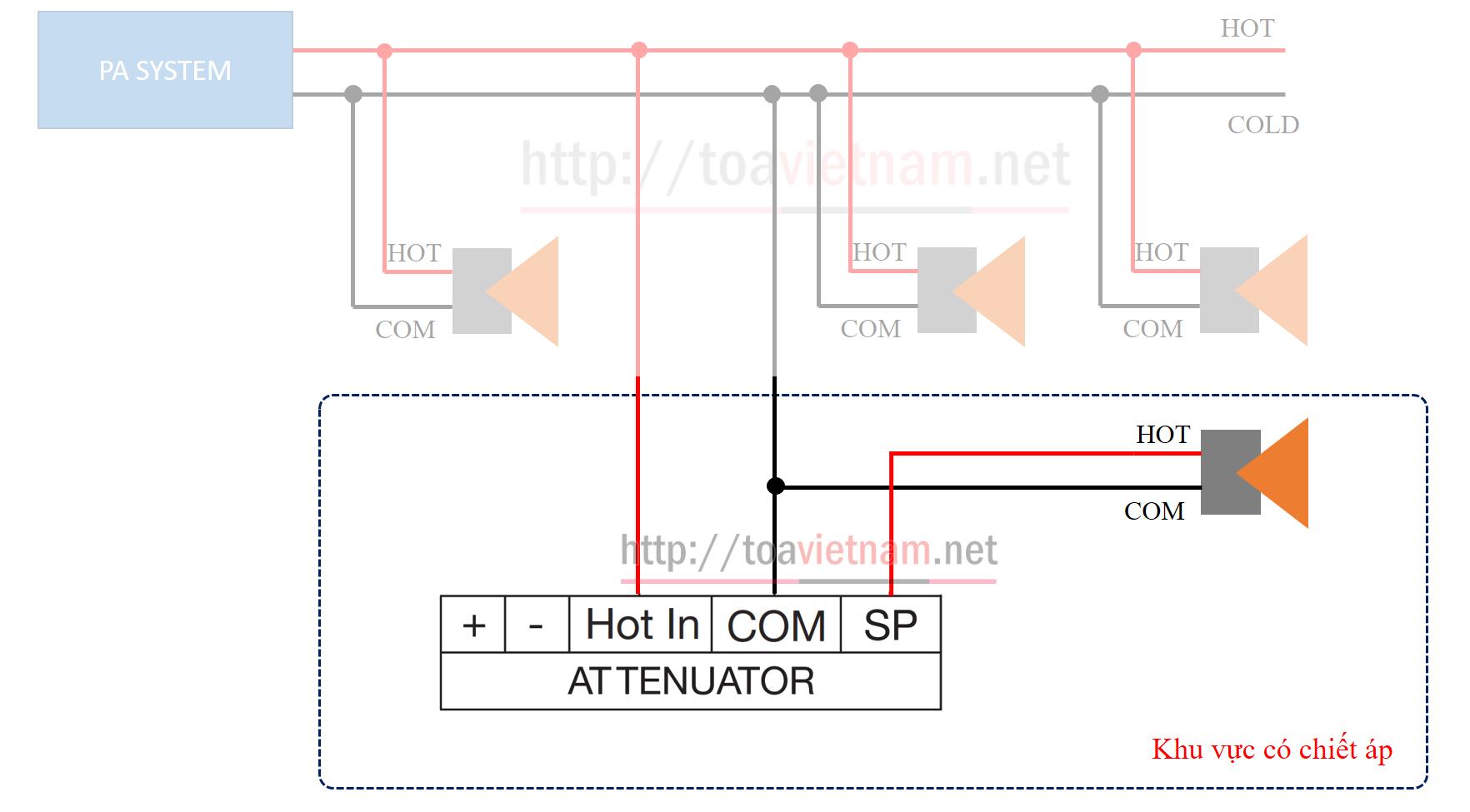

Phương pháp đấu nối chiết áp điều chỉnh âm lượng 2 dây

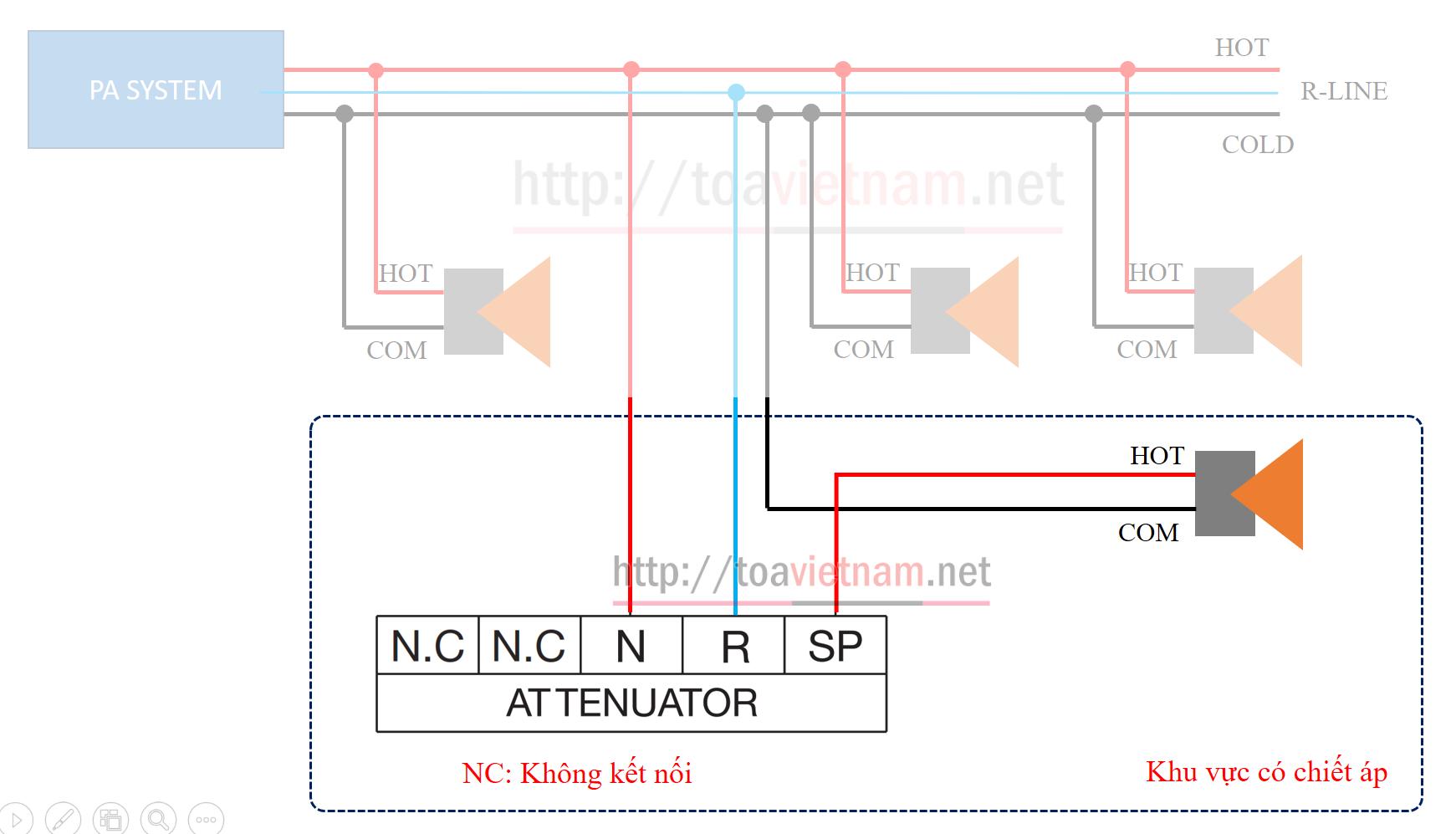

Phương pháp đấu nối chiết áp điều chỉnh âm lượng 3 dây

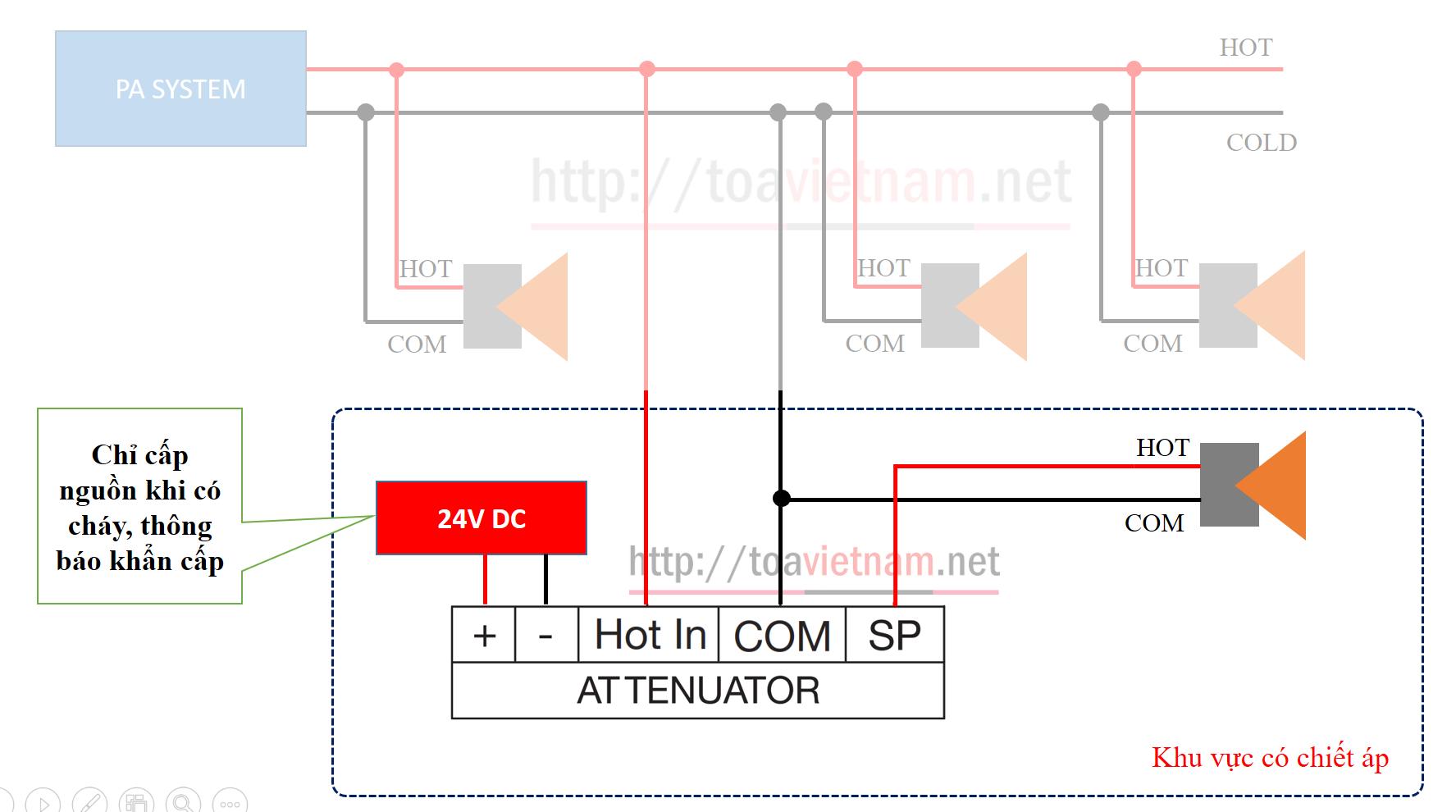

Phương pháp đấu nối chiết áp điều chỉnh âm lượng 4 dây

Lỗi thường gặp khi đấu chiết áp điều chỉnh âm lượng
Khi đấu nối chiết áp, sẽ gặp một số lỗi sau:
- Không điều chỉnh được âm lượng: Xem lại chân HOT, COM đã đấu đúng chưa
- Chiết áp trạng thái tắt (Off) nhưng khi có cháy không phát: Tính năng tự động bật chỉ có ở chiết áp đấu kiểu 3 dây (Xem chân R và COM có tiếng chưa) và 4 dây (xem nguồn 24V đã có chưa)
