Hướng dẫn đấu nối, lắp đặt và sử dụng FV-200CA-AS và một số lưu ý cho kỹ thuật viên

DANH MỤC CHÍNH

• Mô tả chức năng bộ chuyển mạch tăng âm FV-200CA-AS
• Mô tả chức năng bộ chuyển mạch tăng âm FV-200CA-AS
• Các đấu nối, lắp đặt bộ chuyển mạch tăng âm FV-200CA-AS trong hệ FV-200

Mô tả chức năng bộ chuyển mạch tăng âm FV-200CA-AS

Trong hệ thống âm thanh thông báo, việc tăng âm trong quá trình sử dụng hỏng hóc, cháy nổ không thể tránh khỏi. Nhưng với yêu cầu PA khá cao, không được phép ngừng phát bất cứ thời gian nào, chính vì vậy chúng ta rất cần một thiết bị có khả năng dự phòng tăng âm. FV-200CA-AS là một sản phẩm trong hệ FV-200, với đặc điểm như sau:

• Tự động chuyển sang tăng âm dự phòng khi 1 tăng âm bất kỳ bị hỏng, lỗi

• Có còi, đèn... báo hiệu trạng thái lỗi tăng âm, trạng thái đang sử dụng dự phòng

• FV-200CA-AS hỗ trợ 1 tăng âm dự phòng cho 6 tăng âm chính.

• Có thể nối 3 bộ FV-200CA-AS để sử dụng chung 1 tăng âm dự phòng

Và phải sử dụng tăng âm dự phòng có công suất lớn nhất để tránh quá tải công suất khi chuyển mạch

Lưu ý: Để tránh mua phải hàng giả, bạn nên vào đúng website bán hàng chính hãng tại https://toavietnam.net/ (0944750037) để được tư vẫn miễn phí và đảm bảo đầy đủ CO/CQ từ hãng TOA.

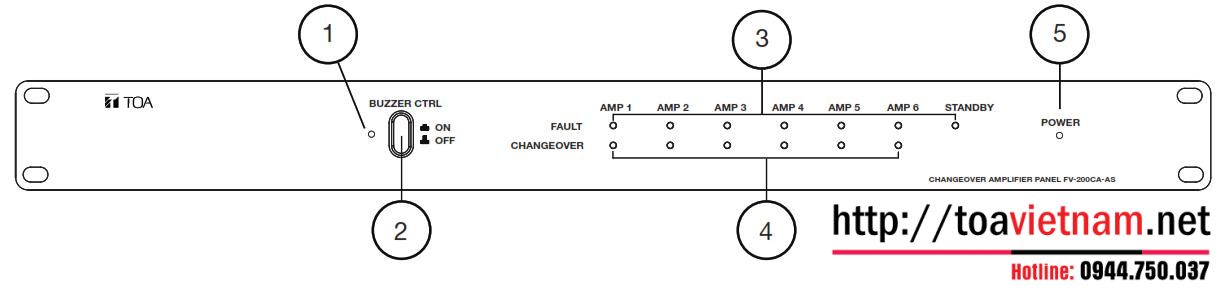

Mô tả chức năng bộ chuyển mạch tăng âm FV-200CA-AS

• (1): Đèn báo còi số  (2) - sáng khi số (2) ấn tắt hoặc ngắt

• (2): Thiết lập chế độ ngắt chuông báo

• (3): Báo trạng thái tăng âm chính - Sáng khi tăng âm lỗi

• (4): Báo trạng thái sử dụng tăng âm dự phòng - Sáng khi tăng âm dự phòng được sử dụng. Nếu hai tăng âm chính lỗi, thì chỉ tăng âm lỗi trước mới được sử dụng tăng âm dự phòng.

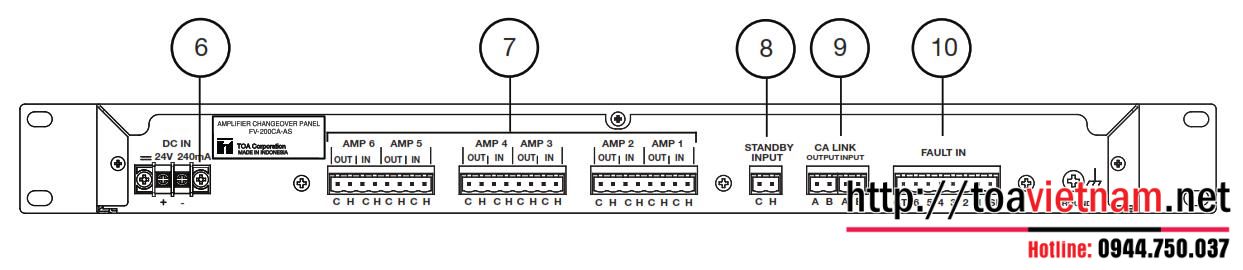

• (6): Nguồn 24V DC - cấp từ FV-200PS-AS

• (7): Ngõ vào (IN) từ tăng âm, và ngõ ra (Out) nối với loa

• (8): Ngõ vào tăng âm dự phòng

• (9): Ngõ vào ra để nối tầng dự phòng

• (10): Ngõ vào contact báo lỗi tăng âm - Lưu ý chỉ có tăng âm FV-224PA-AS và FV-248PA-AS mới có contact báo lỗi ra và nối vào đường này

Các đấu nối, lắp đặt bộ chuyển mạch tăng âm FV-200CA-AS trong hệ FV-200

Nếu đấu trong hệ FV-200, vui lòng xem thêm tại: https://toavietnam.net/article-42-huong-dan-lap-dat-he-thong-fv-200-toa.html

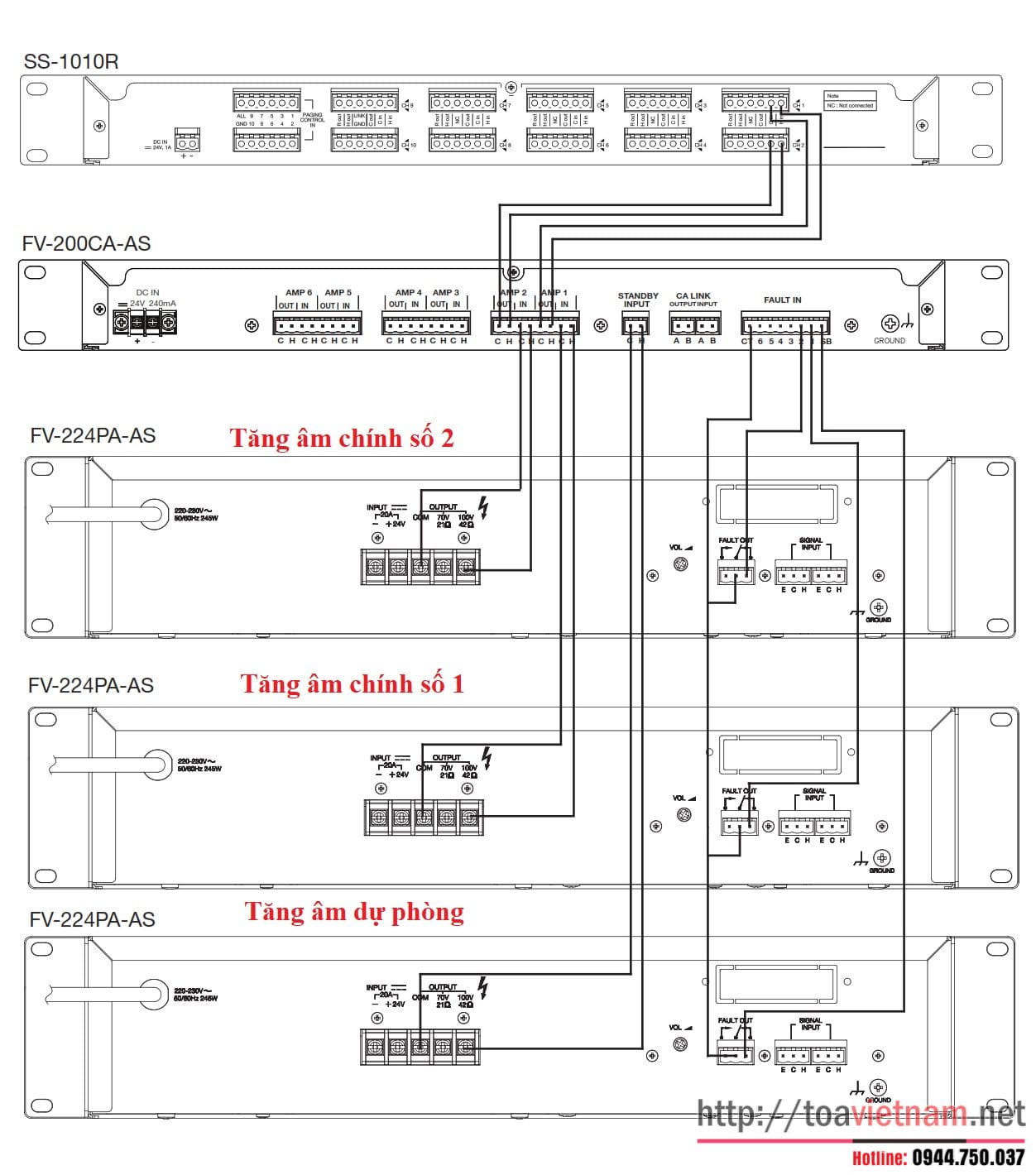

• Sơ đồ nối 1 hệ cơ bản với FV-200CA-AS

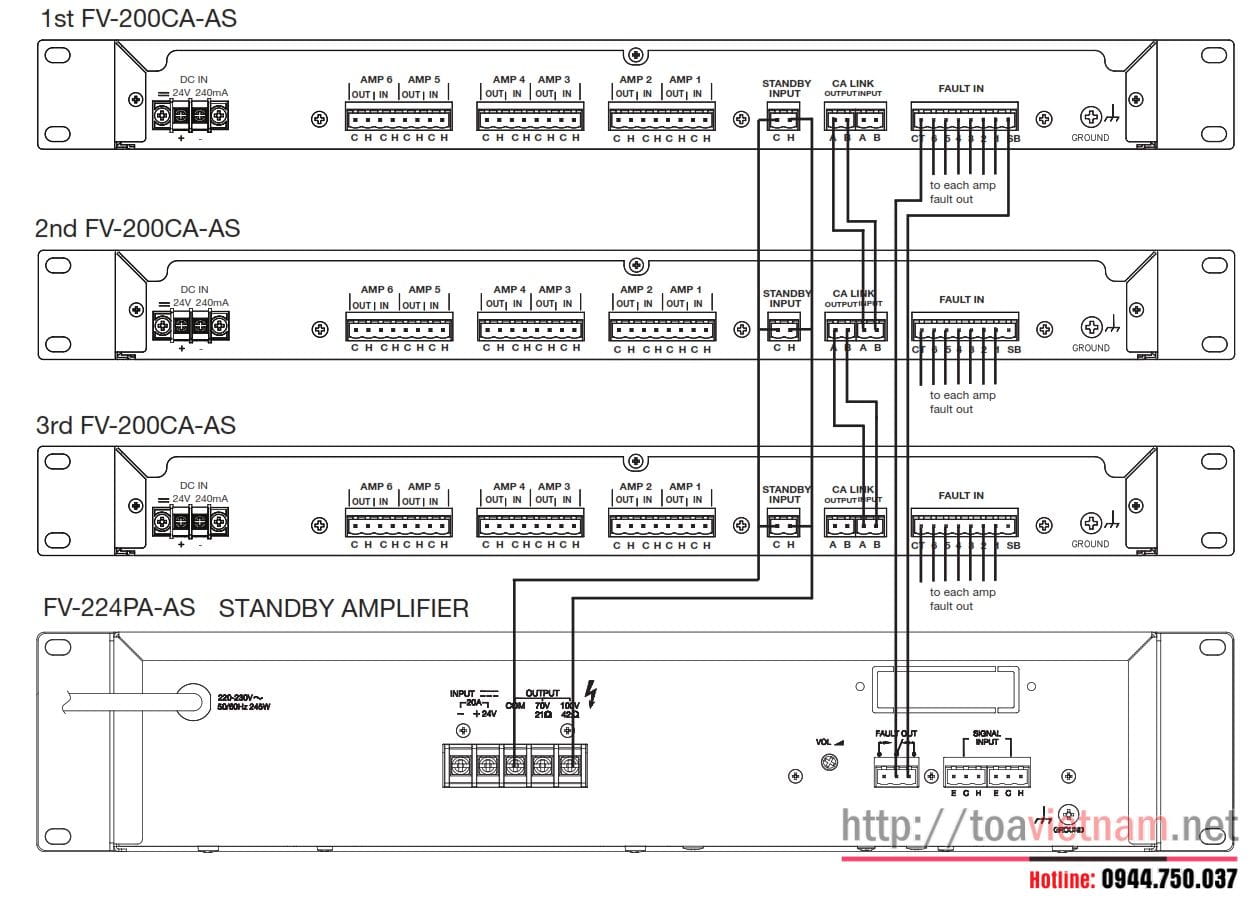

• Sơ đồ nối 3 bộ FV-200CA-AS với 1 tăng âm dự phòng
